| Номер в госреестре | 72466-18 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПС-1М |
| Изготовитель | ОАО Омское ПО "Радиозавод им.А.С.Попова" (РЕЛЕРО), г.Омск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПС-1М (далее - установки) предназначены для воспроизведения заданного объемного расхода и объема газа.
Принцип действия установок основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
Установки применяются для поверки бытовых счетчиков газа типоразмеров G1,6, G2,5, G4, G6 с принципом измерения на основе струйного автогенератора.
В качестве эталонных преобразователей расхода в установках применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного сопла из набора критических сопел, установленных в переключающем устройстве.
Установка состоит из двух функциональных блоков, краново-соплового и приборного, которые можно разместить на монтажном столе.
Краново-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно технической документации поверяемого средства измерений, блок установлен на деревянном основании.
В состав краново-соплового блока входят:
- набор критических сопел;
- соединительные магистрали, запорно-регулирующая и переключающая аппаратура. Приборный блок состоит из отдельно установленных средств измерений и предназначен
для контроля и измерения параметров рабочей (поверочной) среды и поверяемого счётчика в процессе поверки.
В состав приборного блока установки входят следующие средства измерений:
- барометр-анероид контрольный М67 (регистрационный № 3744-73), общий на две установки;
- гигрометр психрометрический ВИТ-2 (регистрационный № 42453-09), общий на две установки;
- мановакуумметр двухтрубный МВ-2500 (регистрационный № 1846-93);
- секундомер механический СОСпр (регистрационный № 11519-11);
- термометр цифровой малогабаритный ТЦМ 9410/М2 с первичным преобразователем ТТЦ14-180 (регистрационный № 32156-06);
- источник питания Б5-71/4м (регистрационный № 23580-02);
- частотомер электронно-счетный Ч3-85/5 (регистрационный № 56478-14).
Установка, через запорный вентиль, подключается к вакуумной сети с давлением в
пределах от минус 98 кПа до минус 78 кПа и производительностью, обеспечивающей критический режим работы сопел на расходе до 10 м /ч.

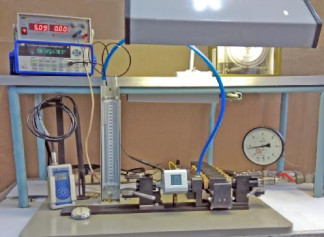

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установок
Пломбирование установок не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установок.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,03 до 10 |
| Пределы допускаемой относительной погрешности при воспроизведении объемного расхода и объема, %, | ±0,5 |
| Задание расходов | дискретное с обязательными точками поверки Qmin, Qt, Qmax счетчика газа |
| Поверочная среда | воздух |
| Диаметры условных проходов поверяемых счётчиков, мм | от 15 до 20 |
| Количество одновременно поверяемых счётчиков газа, шт. | 1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры рабочей среды, оС | от +15 до +25 |
| Напряжение питающей сети переменного тока, В | 220+10% 220-15% |
| Потребляемая мощность, кВт, не более | 0,35 |
| Частота питающей сети, Гц | 50±1 |
| Габаритные размеры, мм, не более | |
| краново-сопловой блок: | |
| - высота | 700 |
| - ширина | 900 |
| - длина | 650 |
| приборный блок: | |
| - высота | 250 |
| - ширина | 600 |
| - длина | 600 |
| Масса краново-соплового блока кг, не более | 25 |
| Масса приборного блока кг, не более | 15 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 18000 |
| Условия эксплуатации: | |
| о/'ч температура окружающего воздуха, С | от +15 до +25 |
| относительная влажность, % | от 15 до 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений
Комплектность установок поверочных УПС-1М приведена в таблице 3.
Таблица 3
| Наименование | Заводской номер/ Обозначение | Количество |
| Установка поверочная УПС-1М | 21, 22/ЯТТТИУ 407249 001 | 2 шт. |
| Установка поверочная УПС-1М. Руководство по эксплуатации. | ЯТТТИУ 407249 001 РЭ | 1 экз. |
| Установка поверочная УПС-1М. Паспорт. | ЯТТТИУ 407249 001 ПС | 2 экз. |
| Инструкция. ГСИ. Установка поверочная УПС-1М. Методика поверки. | МП 0766-13-2017 | 1 экз. |
осуществляется по документу МП 0766-13-2018 «Инструкция. ГСИ. Установки поверочные УПС-1М. Методика поверки», утвержденному ФГУП «ВНИИР» 04.06.2018 г.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м3/ч, СКО от 0,01 до 0,03 %, НСП от 0,05 до 0,11 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам поверочным УПС-1М
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
