| Номер в госреестре | 72480-18 |
| Наименование СИ | Анализаторы сигналов |
| Обозначение типа СИ | МS2690А |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы сигналов MS2690A (далее по тексту - анализаторы) предназначены для измерения параметров спектра радиотехнических сигналов.
Принцип действия анализаторов основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением огибающей. Для развёртки используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. В анализаторе используются цифровые узкополосные фильтры с полосой пропускания до 1 Гц.
Конструктивно анализаторы выполнены в виде моноблока. Конструкция обеспечивает защиту от доступа к частям анализатора, которые могут повлиять на результаты измерений.
Результаты измерений и режимы работы анализаторов отображаются на цветном жидкокристаллическом дисплее. Внешнее управление анализаторами осуществляется через интерфейсы GPIB, USB, Ethernet.

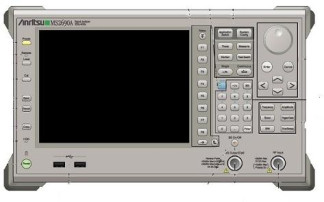

Внешний вид анализаторов, места нанесения знака утверждения типа и пломбирования представлены на рисунках 1 и 2.
>
i^jj'
шшии i
ч
i
а
11111 mu mu iiiii
. _ « _ lllll § § <§ Щ> $*:т:т.*:т:тМ'щ j|jjj
ь'ЙЖ S
III
III
III
111
lin
III
III
Место пломбирования _ .
Рисунок 2 - Внешний вид задней панели анализаторов и схема пломбирования
В анализаторах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
| III1IIIIIIIIIII1IIIIIIIIII1I | 111 111 III | IIIIIIIII |
| о | III III III | O lllll |
| IIIIIIIIIIIIIIIIIIIIIIIIIIII | 111 III III | lllllllll |
| llltlllllllllllllllllllllltli | III lil III | lllllllll |
| IIIIIIIIIIIIIIIIIIIIIIIIIIEI | III III 111 | lllllllll |
| IIIIIIIIIIIIIIIIIIIIIIIIIIII | III III III | lllllllll |
| IIIIIIIIIIIIIIIIIIIIIIIIIIII | III III III | lllllllll |
| IIIIIIIIIIIIIIIIIIIIIIIIIIII | III III III | lllllllll |
| IIIIIIIIIIIIIIIIIIIIIIIIIIII | III III III | lllllllll |
| IIIIIIIIIIIIIIIIIIIIIIIIIIII | lllllllll | |
I*" ■*
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон частот | от 50 Гц до 6 ГГц |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±5 10-8 (через 5 минут после включения) |
| Полоса обзора | от 300 Гц до 6 ГГц |
| Пределы допускаемой относительной погрешности установки полосы обзора, % | ± 0,2 |
| Полоса пропускания по уровню -3дБ | от 30 Гц до 3 МГц (в последовательности 1-3-10), 50 кГц, 5 МГц, 10 МГц, 20 МГц, 31,25 МГц (31,25 МГц может быть установлена только при нулевой полосе обзора) |
| Пределы допускаемой абсолютной погрешности отображения частоты входного сигнала, Гц | ± [F-бг + По-бо + Пп-0,05 + 2Мм + + По / (к -1)1 |
| где F - значение частоты сигнала, Гц, 5г - значение погрешности частоты опорного генератора, По -полоса обзора, Гц, бо - значение погрешности установки полосы обзора, Пп - полоса пропускания, Гц, N - порядок гармоники сигнала, Тм - время отсчета, с, к - количество точек отсчета. | |
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Package Version |
| Номер версии (идентификационный номер) ПО | 4.7.0 и выше |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Уровень фазовых шумов на частоте 2 ГГц (при отстройке 100 кГц), дБн/Гц, не более | -116 |
| Усредненный уровень собственных шумов, (при полосе пропускания 1 Гц и ослаблении входного | |
| аттенюатора 0 дБ) в диапазоне частот, дБм/Гц, не более: | |
| 100 кГц | -135 |
| 1 МГц | -145 |
| от 30 M^ до 2,4 ГГц включ. | -155 |
| св. 2.4 до 4 ГГц включ. | - 153 |
| св. 4 до 6 ГГц | -152 |
| Диапазон измерения уровней входного сигнала (от уровня собственных шумов), дБм | до +30 |
| Пределы допускаемой относительной погрешности измерения уровня входного сигнала (после калибровки, при ослаблении входного аттенюатора 10 дБ), дБ | ±0,35 |
| КСВН входа (при ослаблении входного аттенюатора более 10 дБ) в диапазоне частот, не более: | |
| от 40 МГц до 3 ГГц включ. | 1,2 |
| св. 3 до 6 ГГц | 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более | от 15 до 25 80 |
| Г абаритные размеры (высота х ширина х длина), мм, не более | 200х350х340 |
| Масса, г, не более | 13,5 |
наносится на титульный лист паспорта методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Анализатор сигналов MS2690A | MS2690A | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
| Методика поверки | - | 1 |
осуществляется по документу МП 72480-18 «Инструкция. ГСИ. Анализаторы сигналов MS2690A. Методика поверки», утвержденному ООО «КИА» 29.06.2018 г.
Основные средства поверки:
Стандарт частоты рубидиевый Ч1-2010 (регистрационный номер в Федеральном информационном фонде 51871-12);
Генератор сигналов E8257D (рег. № 53941-13);
Векторный генератор сигналов N5182B (рег.№ 53063-13);
Частотомер электронно-счётный Ч3-66 (рег. № 9273-85);
Ваттметр проходной мощности М3-1810К (рег. № 51263-12);
Анализатор цепей скалярный Р2М-40 (рег. № 53450-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам сигналов MS2690A
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне 0,01 до 65 ГГц
| Зарегистрировано поверок | 15 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
