Государственный реестр средств измерений

Эквиваленты сети ESH3-Z6, 72483-18

Эквиваленты сети ESH3-Z6 предназначены для измерений кондуктивных электромагнитных помех от однофазных устройств в низкоомной сети электрического питания.
Карточка СИ
Номер в госреестре 72483-18
Наименование СИ Эквиваленты сети
Обозначение типа СИ ESH3-Z6
Изготовитель "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Эквиваленты сети ESH3-Z6 предназначены для измерений кондуктивных электромагнитных помех от однофазных устройств в низкоомной сети электрического питания.

Описание

Эквиваленты сети ESH3-Z6 являются однофазными низкоомными V - образными эквивалентами сети питания в соответствии с ГОСТ 30805.16.1.2-2013.

Принцип работы эквивалентов сети ESH3-Z6 заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, измерительным приемником, селективным вольтметром).

Конструктивно эквиваленты сети ESH3-Z6 выполнены в виде моноблока и не имеют клавиш управления. Разъемы для подключения объекта испытаний и измерительного приемника находятся на передней панели эквивалента сети ESH3-Z6, на задней панели находится разъем для подключения к сети питания.

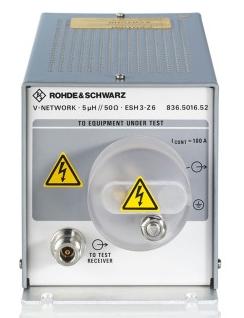

Внешний вид эквивалентов сети ESH3-Z6, место нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 0,15 до 150

Номинальное значение коэффициента калибровки, дБ

0

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

от -0,5 до +2

Модуль полного входного сопротивления, Ом

таблица 2

Пределы допускаемой относительной погрешности модуля полного входного сопротивления, %

±20

Аргумент полного входного сопротивления, °

таблица 2

Пределы допускаемой абсолютной погрешности аргумента полного входного сопротивления, °

±11,5

Таблица 2 -З

начения модуля и аргумента полного входного сопротивления

Частота,

МГц

Расчетное значение модуля полного входного сопротивления

2расч^ Ом

Расчетное значение аргумента полного входного сопротивления

фрасч^

0,15

4,70

72,74

0,2

6,19

73,93

0,3

9,14

73,47

0,4

12,00

71,61

0,5

14,75

69,24

0,7

19,82

64,07

1

26,24

56,54

1,5

33,94

46,05

2,0

38,83

38,15

2,5

41,94

32,27

3

43,98

27,81

4

46,33

21,63

5

47,56

17,62

7

48,71

12,80

10

49,35

9,04

15

49,71

6,06

20

49,84

4,55

30

49,93

3,04

50

49,97

1,82

100

49,99

0,91

108

49,99

0,84

150

49,99

0,84

Наименование характеристики

Значение

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от +15 до +35 85

Условия хранения и транспортирования:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от -25 до +70 95

Масса, кг, не более

2

Г абаритные размеры (длина х ширина х высота), мм, не более

322x122x128

Параметры электропитания:

-    напряжение постоянного тока, В, не более

-    напряжение переменного тока, В, не более

-    частота переменного тока, Гц

-    максимально допустимый ток, А

600 250 от 0 до 440 100

Средняя наработка на отказ, лет

10

Знак утверждения типа

наносится на переднюю панель эквивалентов сети ESH3-Z6 методом наклейки в соответствии с рисунком 1.

Комплектность

Таблица 4- Комплектность средства измерений

Наименование

Обозначение

Количество

Эквивалент сети

ESH3-Z6

1 шт.

Комплект ЗИП

-

1 компл.

Упаковочная коробка

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5410-441-2018

1 экз.

Поверка

осуществляется по документу РТ-МП-5410-441-2018 «ГСИ. Эквиваленты сети ESH3-Z6. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 июля 2018 года.

Основные средства поверки:

- анализатор цепей векторный R&S ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на переднюю панель эквивалентов сети ESH3-Z6 в соответствии с рисунком 1 или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 - 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия

Зарегистрировано поверок 40
Поверителей 2
Актуальность данных 06.12.2024
