| Номер в госреестре | 72493-18 |
| Наименование СИ | Регистраторы безбумажные |
| Обозначение типа СИ | Мемограф-М1, Мультиграф |
| Изготовитель | Общество с ограниченной ответственностью "Теплоприбор-Сенсор" (ООО "Теплоприбор-Сенсор"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 13.09.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы безбумажные Мемограф-М1, Мультиграф (далее - приборы) предназначены для измерительных аналого-цифровых преобразований сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления; цифро-аналоговых преобразований заданного цифрового кода в сигналы силы постоянного электрического тока и частоты переменного электрического тока.
Приборы обеспечивают контроль, регистрацию и анализ параметров технологических процессов и могут применяться в системах регулирования и управления в различных отраслях промышленности: металлургической, нефтеперерабатывающей, химической, в энергетике и других.
Конструктивно приборы представляют собой электронные устройства в металлическом корпусе с дисплеем (клавиатурой и индикаторами - Мемограф-М1, сенсорным дисплеем -Мультиграф). С обратной стороны корпуса приборов расположены колодки для подключения электропитания, входных сигналов, цепей сигнализации, устройств, осуществляющих передачу информации по интерфейсам RS-485, RS-232, Ethernet и USB. На передней панели прибора также имеются разъемы для подключения USB-устройств и SD-карт.
Установка текущего времени, даты, скорости продвижения информации на дисплее, типа и диапазона изменения входного сигнала по любому из измерительных каналов осуществляется с помощью программного обеспечения (ПО) верхнего уровня (или функциональных клавиш -Мемограф-М1). Результаты измерений по каждому каналу представлены на дисплее в единицах измеряемой физической величины. Измерительная информация регистрируется в виде непрерывной кривой в цвете, в циклическом режиме.
Приборы осуществляют:
- измерение контролируемых технологических параметров, представленных сигналами от термопреобразователей сопротивлений (ТС), подключенных по двух-, трех- или четырехпроводной схеме, от термопар (ТП) с компенсацией температуры свободных концов, силы и напряжения постоянного тока, частотно-импульсными сигналами, силы постоянного тока с HART-сигналами;
- позиционное регулирование;
- регистрацию, отображение и архивирование результатов измерений аналоговых сигналов, состояния цифровых входов и системных сообщений;
- представление результатов измерений в аналоговом и цифровом виде и отображение на видеографическом цветном дисплее;
- математические вычисления по 12 (Мемограф-М1) или 8 (Мультиграф) дополнительным каналам;
- обмен данными с внешними устройствами по протоколу Profibus DP, Modbus RTU, Modbus TCP;
- вычисление параметров технологических процессов (температура жидких металлов (чугуна, стали, меди и др.), активность кислорода, масса раскислителя, прогнозируемые значения содержания углерода, алюминия в сталеплавильных агрегатах и т.д.) на основании полученных сигналов от первичных измерительных преобразователей (опция доступна только в приборе Мультиграф).
Общий вид приборов представлен на рисунках 1 - 3.
1В,С. 17.3. ВО.О
СЛ/ЪС
fihoo^oT ■ ■<«
а) б)

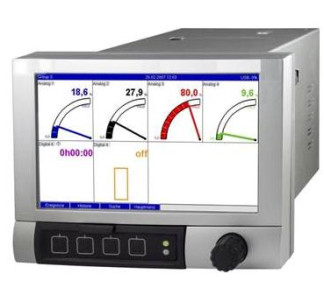

Рисунок 1 - Общий вид приборов Мемограф-М1 (а) и Мультиграф (б) в щитовом исполнении
&
| 88,6. | о»* г 32,7. |
| 20,0. | 46,0 |
| 0h00:00 | off |
ПО приборов состоит из внутреннего ПО и ПО верхнего уровня.
Программа верхнего уровня «FieldCare» (FDM), работающая в комплекте с приборами Мемограф-М1, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки прибора для работы с конкретным входным сигналом: тип датчика, диапазоны измерений, уставки, настройка времени и даты, и считывать результаты измерений. Программа верхнего уровня «Reporting Software» (FDM) позволяет считывать архив из внутренней памяти приборов Мемограф-М1 по всем каналам. Формат данных в архиве имеет закрытый вид (просмотр возможен только средствами «Reporting Software»), результаты измерений невозможно изменить, но возможно вывести на экран компьютера или распечатать на принтере. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.
Аналогичные функции выполняет программа «FieldSafe Manager» (FSM), работающая в комплекте с приборами Мультиграф.
Внутреннее ПО устанавливается в память микропроцессора прибора на заводе-изготовителе. Защита внутреннего ПО от изменений обеспечивается на этапе программирования микропроцессора нестандартным программатором и специальной программой. После записи рабочей программы становится невозможно прочитать или изменить какую-либо её часть. Физический доступ к внутреннему интерфейсу (вскрытие корпуса прибора) ограничивается нанесением гарантийной наклейки на корпус прибора.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | FieldCare Reporting Software (FDM) | FieldSafe Manager (FSM) |
| Номер версии (идентификационный номер ПО) | Не ниже 2.01.04 | Не ниже 1.01 |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
| Тип прибора | Мемограф-М1 | Мультиграф |
Защита ПО верхнего уровня от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Защита внутреннего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические характеристики приборов при измерении входных сигналов приведены в таблице 2, при преобразовании выходных сигналов приведены в таблице 3.
| Тип входного сигнала | Диапазон измерений входного сигнала | Пределы допускаемой основной приведенной к диапазону измерений входного сигнала погрешности (±у), % | Пределы допускаемой дополнительной приведенной к диапазону изменения входного сигнала погрешности при изменении окружающей температуры от нормальных условий на каждые 10 °С, %/10°С | ||
| Класс точности | |||||
| 0,1 | 0,25 | 0,5 | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Сила постоянного тока | от 0 до 20 мА от 4 до 20 мА 1) от 0 до 5 мА | 0,1 | 0,25 | 0,5 | ±у |
| Напряжение постоянного тока | от -150 до +150 мВ от -300 до +300 мВ 5) от 0 до 1 В от 0 до 5 В от 0 до 10 В от -1 до +1 В от -10 до +10 В от -30 до +30 В | ||||
| Частота переменного тока 2) | от 0 до 10000 Гц | 0,01 (в диапазоне св. 100 до 10000 Гц) 0,02 (в диапазоне от 0 до 100 Гц) | |||
| Входные сигналы от термопар (Т | П) 3) (в соответствии с ГОСТ Р 8.585-2001) | ||||
| L | от -100 до +800°С | 0,1 | 0,25 | 0,5 | ±Y |
| T | от -200 до +400 °С | 0,1 | 0,25 | 0,5 | |
| К | от -130 до +1300 °С | 0,1 | 0,25 | 0,5 | |
| J | от -100 до +1200 °С | 0,1 | 0,25 | 0,5 | |
| N | от -100 до +1300 °С | 0,1 | 0,25 | 0,5 | |
| R | от +100 до +1768 °С | 0,15 | 0,25 | 0,5 | |
| S | от +100 до +1768 °С | 0,15 | 0,25 | 0,5 | |
| В | от +600 до +1820 °С | 0,15 | 0,25 | 0,5 | |
| Входные сигналы от термопреобразователей сопротивления (ТС) 4) (в соответствии с ГОСТ 6651-2009) | |||||
| 50М (а = 0,00428 °С-1) 100М (а = 0,00428 °С-1) | от -180 до +190 °С | 0,2 | 0,25 | 0,5 | ±Y |
| 50П (а = 0,00391 °С-1) | от -190 до +850 °С | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Pt100 (а = 0,00385 °С-1) Pt500 (а = 0,00385 °С-1) 100П (а = 0,00391 °С-1) | от -200 до +850 °С | 0,1 | 0,25 | 0,5 | ±Y |
| Pt1000 (а = 0,00385 °С-1) | от -200 до +600 °С |
Примечания:
1 В том числе с сигналом по HART протоколу;
2 Параметры сигнала частоты переменного тока:
длительность импульса, мкс, не менее 40;
низкий уровень, мА от 0 до 7;
высокий уровень, мА от 13 до 20.
3 Пределы допускаемой абсолютной погрешности канала компенсации температуры «холодного спая» ±2 °С.
4 Указаны пределы погрешность при 4-х проводной схеме подключения.
Пределы абсолютной дополнительной погрешности:
- при трехпроводной схеме подключения ±0,8 °С;
- при двухпроводной схеме подключения ±1,5 °С.
5 - только для регистраторов Мультиграф._
Таблица 3 - Метрологические характеристики приборов при воспроизведении выходных сигналов
| Выходные сигналы | Диапазон преобразования выходных сигналов | Пределы допускаемой основной приведенной к диапазону преобразования выходных сигналов погрешности преобразования (±y), % | Пределы допускаемой дополнительной приведенной к диапазону преобразования выходных сигналов погрешности при изменении окружающей температуры от нормальных условий на каждые 10 °С, %/10 °С | ||
| Класс точности | |||||
| 0,1 | 0,25 | 0,5 | |||
| Сила постоянного тока | от 0 до 20 мА от 4 до 20 мА | 0,1 | 0,25 | 0,5 | ±Y |
| Частота периодических сигналов* | от 0 до 1 кГц | ||||
| Примечание * длительность импульса, мс от 0,5 до 1000,0; амплитуда логического «нуля», В, не более 5; амплитуда логической «единицы», В, не менее 12. | |||||
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +18 до +22 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106 |
| Параметры электрического питания приборов: | |
| - напряжение переменного тока, В | от 115 до 242 или от 20 до 28 |
| - частота переменного тока, Гц | 50/60 |
| - напряжение постоянного тока, В | от 20 до 28 |
| Потребляемая мощность, В А, не более | 50 |
| Средний срок службы, лет, не менее | 10 |
Таблица 5 - Габаритные размеры и масса приборов
| Наименование характеристики | Значение | ||||
| Исполнение прибора | Мемограф-М1 | - и ^ а | |||
| Щитовое 138х138 | Щитовое 212х231 | Настоль ное | Поле вое | Щитовое | |
| Масса, кг, не более | 3 | 6 | 5 | 7 | 7 |
| Габаритные размеры, мм, не более - высота | 196 | 220 | 188 | 320 | 320 |
| - ширина | 196 | 240 | 294 | 320 | 320 |
| - длина | 150 | 282 | 212 | 254 | 254 |
наносится на маркировочную табличку прибора методом трансферной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 6 - Комплектность приборов
| Наименование | Обозначение | Кол-во |
| Регистратор безбумажный | Мемограф-М1 (Мультиграф) | 1 |
| Руководство по эксплуатации | 2.556.081-03 РЭ | 1 |
| Паспорт | 2.556.081-03 ПС | 1 |
| Методика поверки | МП 201-020-2018 | 1 |
| Комплект запасных частей и принадлежностей | 1 |
осуществляется по документу МП 201-020-2018 «Регистраторы безбумажные Мемограф-М1, Мультиграф. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.04.2018 г.
Основные средства поверки:
- установка поверочная автоматизированная АУКП-02, регистрационный номер в Федеральном информационном фонде (Госреестр) № 44800-10;
- калибратор универсальный Н4-7, Госреестр № 22125-01;
- мультиметр цифровой прецизионный Fluke 8508А, Госреестр № 25984-14;
- магазин сопротивления измерительный МСР-60М, Госреестр № 2751-71;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, Госреестр № 45344-10;
- частотомер электронно-счетный Ч3-63/1, Госреестр № 9084-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4217-012-00226253-2002 Регистраторы видеографические Мемограф-М1, Мультиграф. Технические условия
