| Номер в госреестре | 72499-18 |
| Наименование СИ | Анализаторы вибрации |
| Обозначение типа СИ | SignalCalc мод. Quattro, Abacus и Savant |
| Изготовитель | "Data Physics Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрации SignalCalc моделей Quattro, Abacus и Savant (далее анализаторы) предназначены для измерения и преобразования (спектрального анализа) сигналов первичных измерительных преобразователей: виброускорения, виброскорости, виброперемещения, а так же частоты вращения валов машин и агрегатов.
Принцип действия анализаторов основан на преобразовании аналоговых сигналов от первичных преобразователей в цифровую форму и дальнейшей их обработке на основе быстрого преобразования Фурье (БПФ). В качестве первичных преобразователей могут использоваться пьезоэлектрические и ICP вибропреобразователи, тахометры, а также преобразователи силы и преобразователи, предназначенные для акустических измерений.
Анализаторы выпускаются в нескольких модификациях, отличающихся количеством и типом входных каналов, диапазонами измерения.
Анализаторы модели Quattro представляют собой измерительный блок, имеющий до четырех входных измерительных каналов, до двух выходных каналов и канал тахометра. Модель содержит процессор, позволяющий проводить измерения, вычисления и обработку полученных результатов. Модель также позволяет питать ICP акселерометры. Конструктивно модель Quattro выполнена в виде блока, заключенного в металлический корпус, имеющего разъем для подключения персональных компьютеров (ПК) различного исполнения.
Анализаторы модели Abacus представляют собой измерительный блок с модульной структурой, имеющий, в зависимости от наполнения однотипными измерительными модулями, от 4 до 32 входных и до восьми выходных каналов, а также до восьми каналов для подключения тахометров. Конструктивно модель Abacus выполнена в виде блока, заключенного в металлический корпус и снабжена интерфейсом для подключения к ПК.
Анализаторы модели Savant представляют собой анализаторы, собранные на основе анализаторов модели Abacus (от 2 до 32 и более измерительных блоков, и имеют от 36 до 1024 входных каналов). Модель Savant снабжена интерфейсом для подключения к ПК.

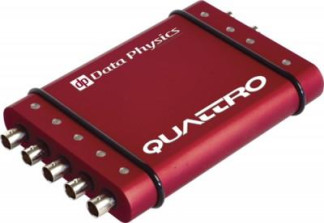

Общий вид анализаторов вибрации SignalCalc приведен на рисунках 1-3.
Место нанесения знака утверждения типа
Р’ -п
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
^ar,t *
Рисунок 4 - Обозначение торговых марок анализаторов вибрации SignalCalc моделей Quattro,
Abacus и Savant
Программное обеспечение (далее - ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.0772014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
| Идентификационные данные (признаки) | Значение |
| Модель Quattro | |
| Идентификационное наименование ПО | SignalCalc ACE |
| Номер версии ПО | не ниже 5.0.361 |
| Цифровой идентификатор ПО | - |
| Модели Abacus и Savant | |
| Идентификационное наименование ПО | SignalCalc Mobilyzer |
| Номер версии ПО | не ниже 5.0.356 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение | |
| Quattro | Abacus и Savant | |
| Максимальные значения входного напряжения (пик), В | 0,1; 1; 10; 20 | 0,1; 1; 5; 10; 20 |
| Диапазон рабочих частот, Гц | от 0,05 до 20000 | |
| Диапазон измерений виброускорения при коэффициенте 2 2 преобразования 10 мВ/(м-с' ), м/с | от 0,1 до 2000 | |
| Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм-с-1), мм/с | от 0,1 до 2000 | |
| Диапазон измерений виброперемещения при коэффициенте преобразования 10 мВ/мкм, мкм | от 0,1 до 2000 | |
| Пределы допускаемой приведенной основной погрешности измерений виброускорения, виброскорости и виброперемещения в диапазоне рабочих частот, % от диапазона измерений | ±3 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений виброускорения, виброскорости и виброперемещения, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % от диапазона измерений | ±1 | |
| Диапазон измерения частоты вращения, об/мин | от 5 до 240000 | |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(2+N-0,002), N - заданное значение частоты вращения | |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 | |
| Условия эксплуатации: - диапазон рабочих температур, °С | от 0 до +55 | |
| Г абаритные размеры (длина х высота х ширина), мм, не более | 142x23x102 | 458x254x102 |
| Масса, кг, не более | 0,545 | 9 |
наносится на корпус анализатора методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Анализатор вибрации SignalCalc модели Quattro (Abacus или Savant) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-13-2018 | 1 экз. |
| Программное обеспечение | 1 шт. |
осуществляется по документу МП 204/3-13-2018 «Анализаторы вибрации SignalCalc моделей Quattro, Abacus и Savant. Методика поверки», утвержденному ФГУП «ВНИИМС»
03 июля 2018 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); мультиметр цифровой Agilent 34411А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Data Physics Corporation», США
