Резервуары вертикальные стальные цилиндрические РВС-5000, 72510-18

Назначение

Резервуары вертикальные стальные цилиндрические РВС-5000 (далее по тексту -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - надземный вертикальный сварной ступенчатоцилиндрический. Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВС-5000 (зав. №№7, 8) расположены в резервуарном парке НППС «Тюмень» АО «Транснефть-Сибирь» филиал Тюменского УМН по адресу: Тюменская обл., г. Тюмень, ул. Старый Тобольский тракт 5 км, 8. Общий вид резервуаров представлен на рисунке 1.

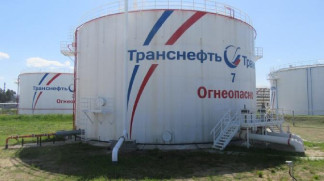

а)    - Резервуар вертикальный стальной цилиндрический №7

б)    - Резервуар вертикальный стальной цилиндрический №8

Рисунок 1 - Общий вид резервуаров Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с Изменениями №1, 2)».

Основные средства поверки:

-    рулетка измерительная металлическая EX20/5 (рег. №22003-07): номинальная длина шкалы 20 м; класс точности 2;

-    рулетка измерительная металлическая Р20Н2Г ГОСТ 7502-98: номинальная длина шкалы 20 м, класс точности 2;

-    дальномер лазерный Leica DISTO D5 (рег. №41142-09): диапазон измерений расстояний от 0,05 до 200 м; пределы допускаемой погрешности измерений расстояний ±(1,0.. ,(1+1510-2D)) мм, где D - измеряемое расстояние, м; диапазон измерений углов наклона от -45° до +45°; пределы допускаемой погрешности измерений углов наклона ±0,3°;

-    нивелир с компенсатором В40 (рег. №45563-15): допустимая средняя квадратическая погрешность измерения превышения на 1 км двойного хода ±2,0 мм; допустимая средняя квадратическая погрешность установки линии визирования ±0,5''; систематическая погрешность компенсатора ±0,5''.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.

Сведения о методах измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

ГСИ. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах (рег. №ФР.1.29.2016.24408)

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с Изменениями №1, 2)

Техническая документация АО «Гипротрубопровод»
