| Номер в госреестре | 72513-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-700, РВСП-700 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-700, РВСП-700 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-400, РВС-700, РВСП-700, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и крышей. Тип резервуаров:
- наземный вертикальный сварной без понтона (РВС);
- наземный вертикальный сварной с понтоном (РВСП)
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-400 с заводским номером
4, РВС-700 с заводским номером 22 и РВСП-700 с заводским номером 20 расположены на территории Красноуфимской нефтебазы, Свердловская обл., г. Красноуфимск, ул. Вагонная, 14.

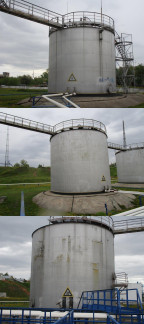

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-700 и РВСП-700 представлен на рисунках 1, 2, 3.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-400, РВС-700 и РВСП-700, не предусмотрено.
отсутствует.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование параметра | Значения | |
| РВС-400 | РВС-700 РВСП-700 | |
| Номинальная вместимость, м3 | 400 | 700 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,20 | |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование параметра | Значения | ||
| РВС-400 | РВС-700 | РВСП-700 | |
| Условия эксплуатации: ° - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Т а б л и ц а 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-400 | РВС-400 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. | |
| Резервуар вертикальный стальной цилиндрический РВС-700 | РВС-700 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. | |
| Резервуар вертикальный стальной цилиндрический РВСП-700 | РВСП-700 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р 2 класса точности модификация Р100У2К, диапазон измерений от 0 до 100 м, регистрационный номер в Федеральном информационном фонде средств измерений (далее - регистрационный номер) 51171-12;
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, зав. № 138202, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9411, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпромнефть». Регистрационный номер ФР.1.29.2015.21897.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Техническая документация АО «Газпромнефть-Терминал»
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
