| Номер в госреестре | 72517-18 |
| Наименование СИ | Комплекс газоаналитический модернизированный |
| Обозначение типа СИ | КЭРТ |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс газоаналитический модернизированный КЭРТ (далее - комплекс) предназначен для воспроизведения единицы массовой концентрации, несимметричного диметилгидрази-на (НДМГ), гидразина (N2H4) и диоксида азота (NO2) в воздухе и азоте.
Комплекс газоаналитический модернизированный КЭРТ является рабочим эталоном
1-го разряда в соответствии с ГОСТ 8.578-2014.
Принцип действия комплекса газоаналитического модернизированного КЭРТ основан на смешении газовых потоков увлажняемого газа-разбавителя, сухого газа-разбавителя и целевого газа, который задается источником микропотока (далее - ИМ), находящимся в термостате с контролируемой температурой;
Комплекс газоаналитический модернизированный КЭРТ состоит из трех блоков: установки УРТ-1, аналитического блока и датчиков контроля стабильности.
Установка УРТ-1 обеспечивает смешение газовых потоков увлажняемого газа-разбавителя, сухого газа-разбавителя и целевого газа, который задается источником микропотока (далее - ИМ), находящимся в термостате с контролируемой температурой. Требуемые значения расходов по каналам в воспроизводимой парогазовой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи внутреннего контроллера установки (при работе в автономном режиме). Увлажнение газа-разбавителя производится путем его барботирования через воду. Значения относительной влажности потока газа-разбавителя определяется по встроенному высокоточному датчику относительной влажности. Значения относительной влажности газа-разбавителя, расходов целевого газа, увлажняемого и сухого газа-разбавителя, выводятся на жидкокристаллический дисплей, находящийся на лицевой панели установки УРТ-1.
На лицевой панели установки УРТ-1 расположены:
- сенсорный дисплей с разрешением 240х128 точек;
- штуцеры «ВЫХОД 1», «СБРОС».
- уровень воды
- держатель термостата «ТЕРМОСТАТ»
- защита термостата
На задней панели установки расположены:
- разъем RS 232;
- тумблер включения питания «ВКЛ/ВЫКЛ» с предохранителем источника питания
«2А»;
- штуцеры: «ВХОД 1», «ВХОД 2», «ВЫХОД 2», ВЫХОД 3» и «ВОДА»;
- отделитель капельной влаги «КАПЛЕОТДЕЛИТЕЛЬ».
Управление установкой УРТ-1 осуществляться в ручном режиме (управление с лицевой панели), в автономном режиме (управление с помощью внутреннего контроллера) и в автоматическом (управление от персонального компьютера).
Аналитический блок позволяет определять действительное содержание целевого компонента (НДМГ и NO2) на выходе установки УРТ-1. В качестве аналитического блока используются измерительные преобразователи ДМК-21, откалиброванные по целевым компонентам НДМГ, N2H4 (ДМК-21-Г) и NO2 (ДМК-21-О). Принцип действия - фотоколориметр ический.
Датчики контроля стабильности предназначены для определения стабильности газовой смеси на выходе установки УРТ-1. В качестве датчиков контроля используются датчики газов электрохимические:
- для контроля диоксида азота - Drager Polytron 7000 с сенсором NO2, диапазон
1 3
измерений от 0 до 10 млн (от 0 до 19,2 мг/м ), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31132-06;
- для контроля гидразина и несимметричного диметилгидразина - Drager Polytron 7000 с сенсором Hydrazin, диапазон измерений от 0 до 1 млн-1 (от 0 до 2,5 мг/м3), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31132-06.
Комплекс представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

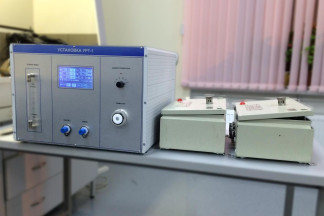

Общий вид комплекса со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.
Программное обеспечение используется во входящих в состав комплекса приборах: установке УРТ-1, аналитическом блоке и датчиках контроля стабильности.
Программное обеспечение установки УРТ-1 состоит из двух модулей:
1) встроенное «Программа внутреннего микроконтроллера УРТ-1»
2) автономное «УРТ-1»
Встроенное программное обеспечение «УРТ-1 контроллер» разработано изготовителем специально для решения задачи приготовления парогазовых смесей методом динамического смешения двух потоков газа.
Автономное программное обеспечение «УРТ-1» для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы установки УРТ-1 и просмотров результатов измерений в реальном времени.
Программное обеспечение в аналитическом блоке состоит из двух модулей:
1) встроенное «Программа внутреннего микроконтроллера ДМК-21-Г» и «Программа внутреннего микроконтроллера ДМК-21-О»;
2) автономное «ДМК-21».
Встроенное программное обеспечение «Программа внутреннего микроконтроллера ДМК-21-Г» и «Программа внутреннего микроконтроллера ДМК-21-О» разработано изготовителем специально для работы внутренних механических и электрических узлов измерительных преобразователей ДМК-21-Г и ДМК-21-О, входящих в состав аналитического блока.
Автономное программное обеспечение «ДМК-21» для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы измерительных преобразователей ДМК-21 и просмотров результатов измерений.
Датчики контроля стабильности имеют встроенное программное обеспечение, осуществляющее автоматическое непрерывное измерение объемной доли целевых компонентов (НДМГ и NO2).
Программное обеспечение комплекса является полностью метрологически значимым.
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | УРТ-1 | Программа внутреннего микроконтро ллера УРТ-1 | Polytron 7000 | ДМК-21 | Программа внутреннего микроконтр оллера ДМК-21-Г | Программа внутреннего микроконтр оллера ДМК-21-О |
| Номер версии (идентификационный номер) ПО | 1.0.0 | 1.0.0 | 8.2 | 2.0.0.0 | 1.0.0 | 1.0.0 |
| Цифровой идентиф икатор ПО | ББЕШбС 958E088F9 8CEBFA18 A2E4732D | CDB45855 | E8AA | 7F9F7A9D 124FB5A8 B4064B90 7AA3FFA4 | CAD26545 | DBD33245 |
| Идентификационные данные (признаки) | Значение | |||||
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 | CRC-32 | CRC-16- | MD5 | CRC-32 | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения массовой концентрации целевых компонентов, мг/м3: - гидразин (N2H4) - несимметричный диметилгидразин (НДМГ) - диоксид азота (NO2) | от 0,05 до 1,0 включ. от 0,05 до 1,0 включ. от 1,0 до 20,0 включ. |
| Пределы допускаемой относительной погрешности воспроизведения массовой концентрации целевого компонента, % | ±10 |
| Пределы допускаемой основной приведенной погрешности датчиков контроля, % | ±20 |
| Диапазон измерений расхода газа установки УРТ-1 (приведенный к температуре +20 °С и давлению 101,4 кПа), см3/мин: - канал 1 - канал 2 - канал 3 | от 100 до 5000 включ. от 100 до 5000 включ. от 30,0 до 500,0 включ. |
| Пределы допускаемой относительной погрешности измерений расхода газа установки УРТ-1, % | ±1,5 |
| Объемный расход приготавливаемой газовой смеси, см3/мин | от 500 до 5000 включ. |
| Диапазон задания и регулирования относительной влажности приготавливаемой газовой смеси, % | от 30 до 80 |
| Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности приготавливаемой газовой смеси на выходе комплекса, % | ±3 |
| Диапазон измерений, задания и поддержания температуры ИМ в термостате установки УРТ-1, °С | от +30 до +120 |
| Пределы допускаемой абсолютной погрешности измерений температуры в термостате установки УРТ-М, °С - в диапазоне от +30 до +60 °С включ. - в диапазоне св. +60 до +120 °С | ±0,1 ±0,2 |
Примечание:
В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ с техническими характеристиками не хуже: азот высокой чистоты (особой чистоты по ГОСТ 9293-74), воздух кл. 1 по ГОСТ 17433-80. В качестве источника воздуха для комплекса могут использоваться генераторы нулевого воздуха утвержденного типа.
В качестве источника целевого компонента используются источники микропотока несимметричного диметилгидразина (меры 1-го разряда ИМ-РТ регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46915-11), гидразина (меры 1-го разряда ИМ-ГП регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17) и диоксида азота (меры 1-го разряда ИМ-ГП регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17, ИМ регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09)._
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Избыточное давление газа на входе в | |
| установку УРТ-1, МПа | от 0,15 до 0,25 |
| Размеры термостатируемой камеры | |
| установки УРТ-1, мм (положение | |
| термостата - горизонтальное) | 030x150 |
| Количество одновременно | |
| используемых источников микропотока, | |
| шт., не более: | |
| - 06 (или 6,35) мм | 6 |
| - 010 мм | 3 |
| Время выхода на рабочий режим (время | |
| установления заданной концентрации | |
| после выхода на режим), мин, не более | 30 |
| Габаритные размеры блоков комплекса | |
| (ШхГ*В), мм, не более: | |
| Установка УРТ-1 | 500x500x350 |
| Аналитический блок: | |
| ДМК-21-Г - 300x250x300 | 300x250x300 |
| ДМК-21-О - 300x250x300 | 300x250x300 |
| Датчик контроля стабильности | 150x150x200 |
| Масса блоков комплекса, кг, не более: | |
| Установка УРТ-1 | 30 |
| Аналитический блок: | |
| ДМК-21-Г | 7 |
| ДМК-21-О | 7 |
| Датчик контроля стабильности | 1,5 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | 220±10В |
| -частота переменного тока, Гц | 50±1 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 15 |
| Потребляемая мощность, В А, не более | 500 |
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура окружающего, °С | от +15 до +25 |
| - атмосферное давление, кПа | от 84 до 106 |
| - относительная влажность окружающей | |
| среды, %, не более | 80 |
наносится на этикетку (табличку), приклеенную на корпус комплекса липкой аппликацией по ГОСТ 12969-67 и на эксплуатационную документацию.
Таблица 4 - Комплектность комплекса газоаналитического модернизированного КЭРТ
| Наименование | Обозначение | Количество |
| Установка УРТ-1 зав № 1 | - | 1 шт. |
| Комплект источников микропотоков несимметричного диметилгидразина - мера 1-го разряда | ИМ-РТ ШДЕК.418319.007 ТУ | 1 комплект |
| Комплект источников микропотоков диоксида азота - мера 1-го разряда | ИМ-ГП ШДЕК 418319 011 ТУ | 1 комплект |
| Комплект источников микропотоков гидразина -мера 1-го разряда | ИМ-ГП ШДЕК 418319 011 ТУ | 1 комплект |
| Преобразователь измерительный ДМК-21-Г зав № 41135305 | - | 1 шт. |
| Преобразователь измерительный ДМК-21-О зав № 41135314 | - | 1 шт. |
| Преобразователь ленточный кассетный ПЛК 1) | - | 1 комплект |
| Drager Polytron 7000 зав № ARFC-0601 с сенсором no2 | - | 1 шт. |
| Drager Polytron 7000 зав № AREK-1138 с сенсором Hydrazin | - | 1 шт. |
| Руководство по эксплуатации | Хд 1.456.526 РЭ | 1 экз. |
| Методика поверки | МП-242-2239-2018 | 1 экз. |
| 1) Преобразователи ленточные первичные ПЛП (ЛИ1-А-А, ЛИ1-А-Г, ЛИ2-Б) являются расходным материалом и подлежат ежегодной замене. Характеристики новых лент ПЛП вносятся в Этикетку на каждую ленту ПЛП. Заводские номера новых лент ПЛП вносятся в «Лист учета технических изменений» приложения В руководства по эксплуатации на комплекс ТТТДЕК 418313 880 РЭ. | ||
осуществляется по документу МП-242-2239-2018 «ГСИ. Комплекс газоаналитический модернизированный КЭРТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 мая 2018 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификации ГГС-Т входящий в состав вторичного эталона по ГОСТ 8.578-2014, регистрационный номер в Федеральном информационном фонде 62151-15;
- эталон сравнения - источник микропотока паров несимметричного диметилгидразина (НДМГ) Хд.2.706.140-ЭТ158 по ГОСТ 8.578-2014;
- эталон сравнения - источник микропотока паров диоксида азота (NO2) Хд.2.706.140-ЭТ6 по ГОСТ 8.578-2014;
- эталон сравнения - источник микропотока паров гидразина (N2H4) Хд.2.706.140-ЭТ179 по ГОСТ 8.578-2014;
- калибратор расхода газа Met Lab ML-500, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 47471-11;
- термометр сопротивления платиновый низкотемпературный ТСПН-4М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1156788) в комплекте с преобразователем сигналов ТС и ТП ТЕРКОН, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23245-08;
- генератор влажного газа ГВГ модификации ГВГ-901, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60571-15;
- гигрометр Rotronic модификации Hygrolog NT, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 64196-16;
- спектрофотометр UV-1800, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19387-08.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации и в следующих документах:
«Методика измерений массовой концентрации несимметричного диметилгидразина в увлажненной газовой смеси фотометрическим методом. МИ-242/4-2015» зарегистрированная в Федеральном информационном фонде под № ФР.1.31.2016.22396;
«Методика измерений массовой концентрации диоксида азота в увлажненной газовой смеси фотометрическим методом. МИ-242/5-2015» зарегистрированная в Федеральном информационном фонде под № ФР.1.31.2016.22395;
«Методика измерений массовой концентрации паров гидразина (гидразин-гидрата) в газовых смесях с азотом (воздухом) фотометрическим методом. МИ-243/01-2016» зарегистрированная в Федеральном информационном фонде под № ФР.1.31.2016.25187.
Нормативные документы, устанавливающие требования к комплексу газоаналитическому модернизированному КЭРТ
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия
