| Номер в госреестре | 72519-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | IMB 245 |
| Изготовитель | "ABB Power Technology Products AB", Швеция |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока IMB 245 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы тока IMB 245 являются масштабными преобразователями. Первичная обмотка выполнена в виде U-образного проводника, состоящего из одного или нескольких параллельных медных или алюминиевых проводников с изоляцией из высокопрочной бумаги с конденсаторными обкладками. Вторичные обмотки выполнены из медного провода. Внутреннее пространство трансформатора заполнено очищенным кварцевым песком и залито дегазированным минеральным маслом. Выводы вторичных обмоток подключены к клеммам контактных коробок на основании трансформатора. Вывод заземления трансформатора прикреплен на одной из ножек корпуса. Трансформаторы предназначены для наружней установки.
Общий вид средства измерений, а также маркировка и место пломбирования от несанкционированного доступа приведены на рисунках 1, 2.

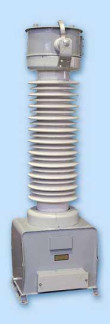

Рисунок 1 - Общий вид средства измерений
измерений
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжение, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток для обмоток - для измерений и учета 1S1-1S2, А - для защиты 2S1-2S2, 3S1-3S2, 4S1-4S2, А | 1200 |
| Наибольший рабочий первичный ток для обмоток - для измерений и учета 1S1-1S2, А - для защиты 2S1-2S2, 3S1-3S2, 4S1-4S2, А | 1440 |
| Номинальный вторичный ток для обмоток, А - для измерений и учета 1S1-1S2, А - для защиты 2S1-2S2, 3S1-3S2, 4S1-4S2, А | 1 |
| Класс точности вторичных обмоток по ГОСТ 7746-2015 - для измерений и учета 1S1-1S2, А - для защиты 2S1-2S2, 3S1-3S2, 4S1-4S2, А | 0,2 5 Р |
| Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos ф =0,8, В-А - для измерений и учета 1S1-1S2, А - для защиты 2S1-2S2, 3S1-3S2, 4S1-4S2, А | 20 30 |
| Номинальный коэффициент безопасности КБном вторичной обмотки для измерений и учета 1S1-1S2 | 5 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты 2S1-2S2, 3S1-3S2, 4S1-4S2 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ1 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 8613507, 8613508, 8613509, 8613510, 8613511) | IMB 245 | 5 шт. |
| Паспорт | 5 шт. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ИТТ-3000.5), регистрационный номер в Федеральном информационном фонде 19457-00;
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока IMB 245
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
