| Номер в госреестре | 72522-18 |
| Наименование СИ | Машина для испытаний строительных материалов |
| Обозначение типа СИ | LF-D-3000kN-S/LF-DBZ-200kN |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина для испытаний строительных материалов LF-D-3000kN-S/LF-DBZ-200kN (далее
- машина) предназначена для измерений силы при испытаниях искусственного камня (кирпича) на сжатие и изгиб.
Принцип действия машины основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторными силоизмерительными датчиками (далее - датчики силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машина состоит из двух оснований, на которых закреплены нагружающие рамы и направляющие колонны с подвижными и неподвижными траверсами и установочными площадками, гидравлического привода подвижных траверс, гидростанции гидропривода, двух датчиков силы, установленных на подвижных траверсах, электронного блока управления.
Испытываемый образец устанавливается в рабочее пространство между подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе, который работает на сжатие.
Электронный блок предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

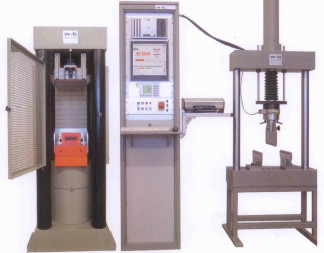

Общий вид машины приведён на рисунке 1.
Пломбирование машины для испытаний строительных материалов LF-D-3000kN-S/LF-DBZ-200kN.
Для работы с машиной используется программное обеспечение «PROTEUS» (далее -ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машины и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «PROTEUS» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «PROTEUS» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «PROTEUS» |
| Номер версии (идентификационный номер ПО), не ниже | 7.2.4 |
| Цифровой идентификатор ПО | 9234B971 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | LF-D-3000kN-S | LF-DBZ-200kN |
| Диапазон измерений силы, кН | от 60 до 3000 | от 0,5 до 200,0 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 60 до 3000 кН включ. | ±1 | |
| - в диапазоне от 0,5 до 2 кН включ. | - | ±1 |
| - в диапазоне св. 2 до 200 кН включ. | - | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | LF-D-3000kN-S | LF-DBZ-200kN |
| Потребляемая мощность, кВт, не более | 3 | |
| Высота рабочего пространства, мм | 520 | 250 |
| Диапазон перемещений подвижной траверсы | 100 | 250 |
| Габаритные размеры мм, не более: - высота - глубина - ширина | 1650 710 870 | 2350 600 980 |
| Масса, кг, не более | 3850 | 1010 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 3 80+10 % 380 -15 % 50±1 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 85 | |
наносится на раму машины методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная серии LF-D-3000kN-S/LF-DBZ-200kN | - | 1 шт. |
| CD-диск с ПО | - | 1 шт. |
Продолжение таблицы 4
| Наименование | Обозначение | Количество |
| CD-диск с руководством по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 40-18 | 1 экз. |
осуществляется по документу МП АПМ 40-18 «Машина для испытаний строительных материалов LF-D-3000kN-S/LF-DBZ-200kN. Методика поверки», утвержденному ООО «Автопрогресс-М» 12.02.2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,12 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «Walter + Bai AG», Швейцария
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
