| Номер в госреестре | 72534-18 |
| Наименование СИ | Контроллеры измерительные технологического оборудования |
| Обозначение типа СИ | Granch SBTC2 |
| Изготовитель | ООО НПФ "Гранч", г.Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные технологического оборудования Granch SBTC2 (далее -контроллеры) предназначены для измерений выходных сигналов датчиков в виде напряжения и силы постоянного тока, электрического сопротивления постоянного тока, преобразования измеренных значений в цифровой код, формирования сигналов управления по заданным алгоритмам, приема, передачи и маршрутизации информации по последовательным каналам связи.
Принцип действия контроллеров основан на преобразовании модулями ввода аналоговых сигналов значений входных сигналов в цифровой код, обработке полученной информации в процессорном модуле согласно алгоритму, заданному в прикладной программе, формировании выходных сигналов управления с помощью модулей вывода и обмене информацией по последовательным интерфейсам связи с помощью модулей связи.
Контроллеры построены по модульному принципу и содержат базовый комплект и комплект функциональных модулей переменного состава.
В состав базового комплекта контроллера входят:
- вычислительный блок, состоящий из каркаса, в который помещена объединительная плата, имеющая два разъема, предназначенные для подключения процессорного модуля и модуля клавиатуры и дисплея MKD, шесть разъемов - для подключения функциональных модулей, и блок питания, обеспечивающий контроллер искробезопасным напряжением питания постоянного тока 5 и 12 В;
- блок управления и индикации, содержащий 80-знаковый жидкокристаллический дисплей и 6-кнопочную контактную клавиатуру и предназначенный для просмотра значений сигналов контроллера на месте эксплуатации;
- модуль процессорный, предназначенный для выполнения управляющей программы контроллера, а также для обмена информацией с модулями ввода/вывода по системной шине и внешними устройствами через интерфейсные порты, а также для преобразования измерительной информации, поступающей от модуля ввода аналоговых сигналов MAI;
- модуль клавиатуры и дисплея MKD, обеспечивающий работу блока управления и индикации;
- источник питания резервный;
- взрывонепроницаемая оболочка МКВЕ.Э033-26-00-02 для SBTC2-РВ/PO или шкаф МКВЕ.Э033-16-01 для Granch SBTC2-2.
В состав функциональных модулей контроллеров входят:
- модуль ввода аналоговых сигналов MAI;
- модуль ввода логических сигналов MLI;
- модуль вывода логических сигналов MLO;
- модули связи MNI;
- модуль интерфейса RS485 MSC485;
- модуль Ethernet коммутатора MCE;
- модуль медиаконвертора MCI-TX/FX;
- барьер искрозащиты коммутирующий BLO;
- барьер искрозащиты для датчиков «сухой контакт» BDC;
- барьер искрозащиты для потенциальных сигналов BV;
- барьер искрозащиты ВС-2;
- барьер искрозащиты для линий связи BNI;
- барьер искрозащиты для линий связи Ethernet BE2;
- блок делителей напряжения BD;
- блок коммутационный.
Контроллеры выпускаются в двух модификациях, отличающихся конструктивным исполнением:
- контроллеры модификации Granch SBTC2-2 предназначены для эксплуатации вне взрывоопасной зоны;
- контроллеры модификации Granch SBTC2-РВ/PO предназначены для эксплуатации в подземных выработках шахт, рудников, их наземных строениях, опасных по газу и/или пыли, в соответствии с Ех-маркировкой и относятся к группе I взрывозащищенного электрооборудования по ГОСТ 31610.0.

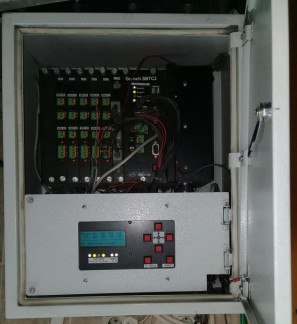

Общий вид контроллера модификации Granch SBTC2-2 представлен на рисунке 1.
Общий вид контроллера модификации Granch SBTC2-РВ/PO представлен на рисунке 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Программное обеспечение (ПО) контроллеров представлено встроенным ПО модуля процессорного и модулей MAI, MLI, MLO, MNI, MKD.
Встроенное ПО модулей MAI, MLI, MLO, MNI, MKD расположено в памяти программ микроконтроллера соответствующего модуля и недоступно для считывания и модификации. Встроенное ПО модуля процессорного расположено на установленном на печатной плате модуля носителе, защищённом от извлечения пломбой предприятия-изготовителя в виде наклейки, функционирует под управлением операционной системы (ОС) Linux, имеет возможность идентификации по запросу и защищено от считывания и модификации средствами разграничения доступа ОС и специализированными утилитами. Цифровой идентификатор ПО модуля процессорного вычисляется специально выделенными компонентами ПО (см. таблицы
2 - 4).
Уровень защиты программного обеспечения «высокий» в соответствии с Р
50.2.077-2014.
Идентификационные данные встроенного программного обеспечения модулей приведены в таблицах 1-4.
Таблица 1 - Идентификационные данные программного обеспечения функциональных модулей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО модуля MAI/MLI/MLO/MNI/MKD/MSC485 |
| Номер версии (идентификационный номер ПО) | Не присвоен |
| Цифровой идентификатор ПО | Отсутствует, исполняемый код недоступен для чтения и модификации |
Таблица 2 - Идентификационные данные программного обеспечения компоненты ПО процессорного модуля - сценарий-оболочка для пользователя sbtc с ограниченными правами
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | /home/sbtc /sbtc shell .sh |
| Номер версии (идентификационный номер ПО) | 1.0.7 |
| Цифровой идентификатор ПО | 8ca2a22a4737acb1d6e0d2544e313d10 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 3 - Идентификационные данные программного обеспечения компоненты ПО процессорного модуля - сценарий для расчета значения хэш-функции MD5_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | /sbtc2 /sbtc md5print.sh |
| Номер версии (идентификационный номер ПО) | 1.0.4 |
| Цифровой идентификатор ПО | 97bf3cb312a4449d3591472a8b026a7c |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 4 - Идентификационные данные программного обеспечения компоненты ПО процессорного модуля - текстовый файл со списком компонентов ПО, подлежащих метрологическому контролю_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | /sbtc2/etc /md5list.conf |
| Номер версии (идентификационный номер ПО) | Не присвоен |
| Цифровой идентификатор ПО | ebdf3380348e455f2c9b81c2a25208d3 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модулей ввода аналоговых сигналов MAI | |
| Количество измерительных каналов модуля ввода аналоговых сигналов, шт. | 8 |
| Диапазоны измерений напряжения постоянного тока при измерении амплитудного (время преобразования 40 мкс) значения напряжения постоянного тока и при измерении среднеарифметического (время усреднения 1 с) значения напряжения постоянного тока, В | от 0 до 2-10-2; от 0 до 0,1; от 0 до 0,5; от 0 до 2; от 0 до 5; от 0 до 20; от -110'2 до +1 10"2; от -5 10-2 до +5 10-2; от -0,25 до +0,25; от -1 до +1; от -2,5 до +2,5; от -10 до +10 |
| Диапазоны измерений силы постоянного тока при измерении амплитудного (время преобразования 40 мкс) значения силы постоянного тока и при измерении среднеарифметического (время усреднения 1 с) значения силы постоянного тока, мА | от 0 до 5; от 0 до 25; от 0 до 125; от -2,5 до +2,5; от -12 до +12; от -60 до +60; от -200 до +200 |
| Диапазоны измерений электрического сопротивления постоянного тока, Ом | от 0 до 200; от 0 до 1000; от 0 до 5000; от 0 до 2-104; от 0 до 5 104; от 0 до 2-105 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении амплитудного (время преобразования 40 мкс) значения напряжения постоянного тока, %: - для диапазонов от 0 до 20 мВ и от -10 до +10 мВ; - для остальных диапазонов | ±0,4 ±0,3 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении среднеарифметического (время усреднения 1с) значения напряжения постоянного тока %: - для диапазонов от 0 до 20 мВ и от -10 до +10 мВ; - для остальных диапазонов | ±0,2 ±0,1 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении амплитудного (время преобразования 40 мкс) значения силы постоянного тока, %: - для диапазонов от 0 до 5 мА, от -2,5 до +2,5 мА; - для остальных диапазонов | ±0,4 ±0,3 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении среднеарифметического (время усреднения 1 с) значения силы постоянного тока, %: - для диапазона от -200 до +200 мА; - для диапазонов от 0 до 5 мА, от -2,5 до +2,5 мА, от 0 до 125 мА; - для остальных диапазонов | ±0,3 ±0,2 ±0,1 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений электрического сопротивления постоянного тока, %: - для диапазона от 0 до 200 Ом; - для остальных диапазонов | ±0,3 ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, % | ±0,1 |
| Входное сопротивление измерительных каналов модуля при измерении напряжения постоянного тока, кОм, не менее | 497,4 |
| Входное сопротивление измерительных каналов при измерении силы постоянного тока, Ом, не более | 10 |
| Сила постоянного тока, протекающего через измеряемое сопротивление, мкА, не более | 120 |
| Время преобразования измеряемых величин в цифровой код, мкс, не более | 40 |
| Выходной код модуля | 12-разрядный двоичный |
| Напряжение гальванической развязки между входами измерительных каналов, В, не менее | 1000 |
| Барьеров BV и блоков BD | |
| Коэффициент передачи барьера искрозащитного B V по напряжению в диапазоне частот до 1 кГц | от 0,953 до 0,957 |
| Проходное сопротивление барьера BV, кОм | от 22,4 до 24,8 |
| Количество каналов блока делителя напряжения BD, шт. | 1, 2, 3 или 4 |
| Диапазон номинальных значений коэффициента деления блока делителей напряжения BD | от 1 до 50 |
| Пределы допускаемой относительной погрешности коэффициента деления блока делителей напряжения BD, % | 0,15 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - Напряжение питания электросети переменного тока, В • модификации Granch SBTC2-2 • модификации Granch SBTC2-РВ/PO - Частота питающей электросети, Гц - Напряжение питания от источника питания резервного постоянного тока, В | от 30 до 250 от 30 до 150 50 ±1 12 ±2 |
| Потребляемая мощность, Вт, не более | 150 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % | от +15 до +25 до 85 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % • модификации Granch SBTC2-2 • модификации Granch SBTC2-РВ/PO | от -10 до +40 до 85 до 100 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 35000 |
| Габаритные размеры модификаций Granch SBTC2-РВ/PO, мм, не более - длина - ширина - высота | 580 640 560 |
| Габаритные размеры модификации Granch SBTC2-2, мм, не более - длина - ширина - высота | 580 440 260 |
| Масса модификации Granch SBTC2-РВ/PO, кг, не более | 150 |
| Масса модификации Granch SBTC2-2, кг, не более | 40 |
| Маркировка взрывозащиты модификации Granch SBTC2-РВ/PO: - при питании от сети переменного тока - при отключенном сетевом питании | PB Ex db [ia Ma] [op is Ma] I Mb PO Ex s ia [ia Ma] [op is Ma] I Ma |
наносится на титульные листы руководства по эксплуатации МКВЕ.468364.001РЭ9 и паспорта МКВЕ.468364.001ПС2 для контроллеров модификации Granch SBTC2-2 и руководства по эксплуатации МКВЕ.468364.001РЭ8 и паспорта МКВЕ.468364.001ПС для контроллеров модификации Granch SBTC2-РВ/PO типографским способом и табличку, закрепленную на корпусе контроллера.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер измерительный технологического оборудования Granch SBTC2 | МКВЕ. 468364.001 | 1 шт.1) |
| Руководство по эксплуатации | МКВЕ.468364.001РЭ92) МКВЕ.468364.001РЭ83) | 1 экз. |
| Паспорт | МКВЕ.468364.001ПС22) МКВЕ.468364.001ПС3) | 1 экз. |
| Эксплуатационная документация на составные части контроллера^ | 1 4) 1 комплект 7 | |
| Контроллеры измерительные технологического оборудования Granch SBTC2. Методика поверки | МП-152-КЛ.Яи.310556-2018 | 1 экз 4) |
| Примечание 1) Комплектация в соответствии с договором на поставку 2) При поставке модификации Granch SBTC2-2 3) При поставке модификации Granch SBTC2-РВ/PO 4) На поставляемую партию | ||
осуществляется по документу МП-152-КЛ.К.и.310556-2018 «Контроллеры измерительные технологического оборудования Granch SBTC2. Методика поверки», утвержденному ФГУП «СНИИМ» 21 июня 2018 г.
Основные средства поверки:
- прибор для поверки вольтметров В1-13 (регистрационный номер в Федеральном информационном фонде 6014-77);
- мультиметр цифровой 34401A (регистрационный номер в Федеральном информационном фонде 54848-13);
- магазин сопротивления МСР-63 (регистрационный номер в Федеральном информационном фонде 2042-65);
- мегаомметр ЦС0202-1 (регистрационный номер в Федеральном информационном фонде 38890-13);
- калибратор тока программируемый П321 (регистрационный номер в Федеральном информационном фонде 8868-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и контроллер в соответствии с рисунком 3.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ... 30 А.
МКВЕ.468364.001ТУ «Контроллер измерительный технологического оборудования Granch SBTC2. Технические условия»
| Зарегистрировано поверок | 126 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
