Номер в госреестре | 72535-18 |
Наименование СИ | Весы автоматические |
Обозначение типа СИ | SIWAREX FTA, Net Weigher SB |
Изготовитель | "Statec Binder GmbH", Австрия |
Год регистрации | 2018 |
Срок свидетельства | 20.09.2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Весы автоматические SIWAREX FTA, Net Weigher SB предназначены для измерения массы порции (дозы) сыпучего материала в автоматическом режиме.
Принцип действия весов автоматических SIWAREX FTA, Net Weigher SB (далее весов или SIWAREX FTA, Net Weigher SB, или SBNW) основывается на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналого-цифровом преобразователе (далее АЦП) и отображением значения массы дозируемого груза в единицах массы в системе управления.
Весы SIWAREX FTA, Net Weigher SB состоят из металлической рамы, на которой закреплены: бункер с вытяжными каналами, контейнер для взвешивания, дозатор, электрические и пневматические компоненты.
Весы автоматические SIWAREX FTA, Net Weigher SB выпускаются в двух модификациях, отличающихся ценой деления, наименьшим и наибольшим пределами (Min и Max) номинальными минимальной и максимальной дозами (Minfill и Maxfill), производительностью и техническими характеристиками.
Весы автоматические SIWAREX FTA, Net Weigher SB оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ 8.610-2012, OIML R 61-1:2004):
- устройствами установки нуля (2.2.4):
- полуавтоматическим устройством установки нуля (2.2.4.2);
- устройством начального установления на нуль (2.2.4.4);
- устройством слежения за нулем (2.2.4.5);
- устройствами автоматического тарирования (2.2.5).

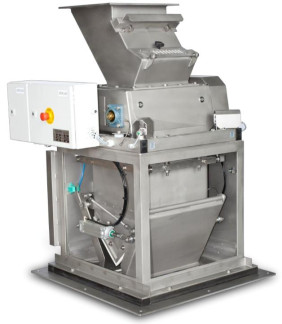

Общий вид весов автоматических SIWAREX FTA, Net Weigher SB представлен на рисунке 1.
Маркировка весов автоматических SIWAREX FTA, Net Weigher SB включает:
- торговую марку изготовителя или его название;
- дату изготовления;
- серийный номер и обозначение типа;
- обозначение продукта(ов) (n.t. материалов, подлежащих взвешиванию);
- напряжение питания;
- частоту питания;
- номинальная максимальная доза Maxfill;
- номинальная минимальная доза Minfill;
- максимальная производительность;
- класс точности X(x)
- номинальное значение класса точности Ref(x);
- цена деления шкалы.
Пломбировка весов осуществляется при помощи легко-разрушимых наклеек (стикеров), которые следует располагать на штекерные разъемы от несанкционированного извлечения прибора при использовании интерфейса EXi в соответствии с рисунком 2.
Стикеры
Система управления весами автоматическими SIWAREX FTA, Net Weigher SB оснащены встроенным программным обеспечением. Идентификационное наименование и номер версии высвечиваются при включении системы управления.
Основные функции программного обеспечения: обработка сигнала с тензорезисторных датчиков, последующий их пересчет в единицы массы, хранение программ и результатов работы весов, вывод данных на дисплей, а также управление всем дозирующим и взвешивающим комплексом, в состав которого входят весы.
Программное обеспечение заложено в процессе производства и его обновление (изменение) в процессе эксплуатации не предусмотрено изготовителем.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Устройство обработки |
данных SIWAREX FTA | |
Номер версии (идентификационный номер) ПО | V5.x.y |
V6.x.y | |
V7.x.y | |
V8.x.y | |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |
Цена деления шкалы (d), г | 5/10 | 100/200 |
Наименьший предел (Min), кг | 5 | 500 |
Наибольший предел (Max), кг | 30/60 | 600/1100 |
Номинальная минимальная доза (Minfill), кг | 5 | 500 |
Номинальная максимальная доза (Maxfill), кг | 30/60 | 600/1100 |
Максимально допустимое отклонение каждой дозы от среднего, (MPD), при первичной поверке (в эксплуатации), для массы дозы св. 1 кг до 10 кг включ. св. 10 кг до 15 кг включ. св. 15 кг до Max включ. | ±0,6 % (±0,75 %) ±60 г (±75 г) ±0,4 % (±0,5 %) | |
Максимально допустимая погрешность заданного значения (погрешность установки) (MPSE), для массы дозы св. 1 кг до 10 кг включ. св. 10 кг до 15 кг включ. св. 15 кг до Max включ. | ±0,1875 % ±18,75 г ±0,125 % | |
Номинальный класс точности по ГОСТ 8.610-2012 (OIML R 61-1:2004) | 0,5 | |
Максимальная производительность, доз/ч | 1600 | 100 |
Диапазон компенсации массы тары | от 0 до Max |
Таблица 3 - Основные технические характеристики
Диапазон температуры эксплуатации, °С | от -10 до +40 | |
Габаритные размеры (длинахширинахвысота), мм, не более | VO о о X VO о о X VO о о | 2 о о X 2 О О X 2 о о |
Масса дозатора, кг, не более | 300 | 500 |
Параметры источника питания: | ||
- напряжение, В | 380 ±10 | |
- частота, Гц | 50 ±1 | |
Вероятность безотказной работы за 1000 ч, % | 0,9 | |
Полный срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации методом типографской печати.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Весы автоматические | SIWAREX FTA, Net Weigher SB | 1 шт. |
Руководство по экплуатации и техническому обслуживанию весов автоматических SIWAREX FTA, Net Weigher SB | - | 1 экз. |
Руководство по экплуатации контроллера весов автоматических SIWAREX FTA, Net Weigher SB. Часть 3 | - | 1 экз. |
осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
- рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015;
- весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям к контрольному прибору по 5.5 ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
Техническая документация фирмы «STATEC BINDER GmbH», Австрия
