Государственный реестр средств измерений

Тестер Франклина, 72553-18

Тестер Франклина (далее - тестер) предназначен для измерения коэффициента сопротивления изоляционного покрытия образцов электротехнической стали по ГОСТ 12119.8-98.
Карточка СИ
Номер в госреестре 72553-18
Наименование СИ Тестер Франклина
Изготовитель "Brockhaus Messtechnik", Германия
Год регистрации 2018
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Тестер Франклина (далее - тестер) предназначен для измерения коэффициента сопротивления изоляционного покрытия образцов электротехнической стали по ГОСТ 12119.8-98.

Описание

Принцип действия тестера основан на том, что десять металлических электродов с известной площадью контакта накладывают с определенным давлением на поверхность образца электротехнической стали с изоляционным покрытием. Между электродами и металлической основой образца создают напряжение определенной величины (0,5 В) и измеряют общий ток с десяти электродов с помощью прецизионного резистора, находящегося вне стабилизирующего контура. По измеренному значению тока вычисляют коэффициент сопротивления изоляционного покрытия. Значение тока выводится на дисплей источника питания.

Тестер состоит из источника питания и прессующего устройства, включающего измерительную головку с десятью металлическими электродами заданной площади контакта, гидравлического блока для создания давления на электроды и блока управления для подъема и опускания измерительной головки. Общий вид тестера представлен на рисунке 1.

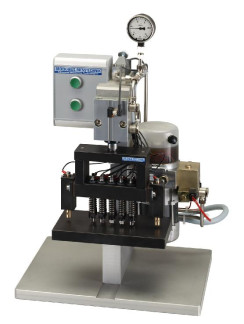

Рисунок 1 - Общий вид тестера Франклина Пломбирование тестера Франклина не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения коэффициента сопротивления изоляционного покрытия, Ом-см2

от 0 до 1000

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения коэффициента сопротивления изоляционного покрытия, Ом-см2

± (0,1+0,055-Ди),

где ЯИ - измеренное значение коэффициента сопротивления, Ом-см2

Диапазон измерения постоянного тока, А

от 0,1 до 1,0

Пределы допускаемой относительной погрешности измерения постоянного тока, %

± 1,0

Относительная погрешность задаваемого значения опорного напряжения (ином = 0,5 В), %

± 0,5

Сопротивление резисторов, соединенных с электродами, Ом

5,00 ± 0,05

Сопротивление шунта, Ом

1,000 ± 0,001

Общая площадь электродов, мм

645,0 ± 6,5

Давление, создаваемое электродами, Н

1290,0 ± 64,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры источника питания, мм, не более:

- высота

530

- ширина

320

- длина

180

Габаритные размеры прессующего устройства, мм, не более:

- высота

400

- ширина

370

- длина

592

Масса источника питания, кг

6

Масса прессующего устройства, кг

60

Параметры электрического питания:

- напряжение питающей сети, В

230,0 ± 11,5

- частота питающей сети, Гц

50,0 ± 2,5

Условия эксплуатации:

- температура окружающего воздуха, °С

От +15 до +25

- относительная влажность воздуха (при t=+25 °С), %,

80

не более

Знак утверждения типа

наносится на руководство по эксплуатации методом наклейки, типографским способом или иным способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Тестер Франклина:

- источник питания

-

1 шт.

- измерительная головка

-

1 шт.

- гидравлический блок

-

1 шт.

- блок управления

-

1 шт.

Эксплуатационная документация:

- руководство по эксплуатации

-

1 экз.

- 26.51.45-001-10964029-2017 Паспорт. Тестер

Франклина

ПС

1 экз.

ГСИ. Тестер Франклина. Методика поверки

МП 19-261-2018

1 экз.

Поверка

осуществляется по документу МП 19-261-2018 «ГСИ. Тестер Франклина. Методика поверки», утвержденному ФГУП «УНИИМ» 23.07.2018 г.

Основные средства поверки:

-    рабочий эталон единицы электрического сопротивления 3-го разряда согласно Приложения к приказу Федерального агентства по техническому регулированию и метрологии № 146 от 15.02.2016 в диапазоне значений от 0,1 до 122222,1 Ом (магазин электрического сопротивления Р4830/2, рег. № 4614-74);

-    измеритель силы сжатия ИСС-01, рег. № 42492-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик тестера с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 12119.8-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения коэффициента сопротивления изоляционного покрытия

Техническая документация фирмы «Brockhaus Messtechnik» (Германия)

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.12.2024
