| Номер в госреестре | 72555-18 |
| Наименование СИ | Блоки согласования с ЦКР |
| Обозначение типа СИ | БС-ЦКР |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО "НПО САУТ"), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки согласования с ЦКР БС-ЦКР (далее - БС-ЦКР) предназначены для измерений и преобразований сигналов, поступающих с датчиков давления в виде напряжения постоянного электрического тока, в цифровой код, пропорциональный значениям давления на входе датчиков давления.
Принцип действия БС-ЦКР основан на непрерывном измерении аналоговых сигналов в виде напряжения постоянного электрического тока, поступающих от датчиков давления, и их преобразовании в цифровой код, пропорциональный значениям давления на входе датчиков давления, с последующей передачей в линию связи интерфейса RS-485.
БС-ЦКР обеспечивает прием и обработку дискретных сигналов цепей управления подвижного состава с центральной клеммной рейки («ХВП», «ХНЗ», «ЭДТ», «ТЯГА»), питания датчиков давления.
Конструктивно БС-ЦКР выполнены в металлическом корпусе, в верхней части которого находятся разъем Х20 для подключения входных аналоговых сигналов от двух датчиков давления, осуществления питания подключенных датчиков давления, разъем Х19 для подключения к линии связи интерфейса RS-485 и клемма заземления. Внутри корпуса установлены печатная плата с элементами электронной схемы и процессорный модуль.

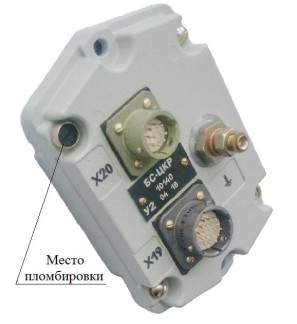

Общий вид и схема пломбировки от несанкционированного доступа БС-ЦКР представлены на рисунке 1.
БС-ЦКР имеет встроенное программное обеспечение (далее - ПО БС-ЦКР), не изменяемое и не считываемое. Конструкция БС-ЦКР исключает возможность несанкционированного влияния на ПО БС-ЦКР. Влияние ПО БС-ЦКР учтено при нормировании метрологических характеристик БС-ЦКР. Идентификационные данные метрологически значимой части ПО БС-ЦКР приведены в таблице 1.
Уровень защиты ПО БС-ЦКР «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО БС-ЦКР
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CKR M8.FLA |
| Номер версии (идентификационный номер) ПО | не ниже 20 |
| Цифровой идентификатор ПО | - |
В комплект поставки БС-ЦКР входит программное обеспечение «stand.exe» (далее - ПО «stand.exe»), предназначенное для контроля работоспособности и проведения поверки БС-ЦКР. ПО «stand.exe» не оказывает влияния на метрологические характеристики БС-ЦКР. Идентификационные данные метрологически значимой части ПО «stand.exe» указаны в таблице 2.
Уровень защиты ПО «stand.exe» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО «stand.exe»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | stand.exe |
| Номер версии (идентификационный номер) ПО | не ниже 21.17 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики БС-ЦКР
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0,5 до 5,5 |
| Диапазон преобразований напряжения постоянного тока в давление, МПа | от 0 до 1 |
| Пределы допускаемой приведенной к диапазону преобразований погрешности измерений и преобразований напряжения постоянного тока в значения давления, % | ±1,5 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 15,0±1,5 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Количество каналов связи интерфейса RS-485 | 1 |
| Габаритные размеры средства измерений, мм, не более - длина | 125 |
| - ширина | 80 |
| - высота | 58 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +55 |
| - относительная влажность при температуре +25 °С, %, не более | 98 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч, не менее | 50000 |
наносится на титульный лист паспорта типографским способом, а также лазером на переднюю панель БС-ЦКР.
| Таблица 5 - Комплектность БС- | ЦКР | |
| Наименование | Обозначение | Количество |
| Блок согласования с ЦКР БС-ЦКР | 98Ц.06.00.00 | 1 шт. |
| Программное обеспечение | «stand.exe» | 1 комплект 1) |
| Руководство по эксплуатации | 98Ц.06.00.00 РЭ | 1 экз. 1) |
| Паспорт | 98Ц.06.00.00 ПС | 1 экз. |
| Методика поверки | МП 43-264-2018 | 1экз. 1) |
| 1) - допускается поставлять один экземпляр в один адрес отгрузки. | ||
осуществляется по документу МП 43-264-2018 «ГСИ. Блоки согласования с ЦКР БС-ЦКР. Методика поверки», утвержденному ФГУП «УНИИМ» 17.07.2018 г.
Основные средства поверки:
- рабочий эталон единицы напряжения постоянного тока 3-го разряда по ГОСТ Р 8.027-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик БС-ЦКР с требуемой точностью.
Знак поверки наносится на свидетельство о поверке БС-ЦКР.
приведены в эксплуатационном документе.
98Ц.06.00.00 ТУ Блок согласования с ЦКР БС-ЦКР. Технические условия
| Зарегистрировано поверок | 2170 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
