| Номер в госреестре | 72556-18 |
| Наименование СИ | Пульты управления |
| Обозначение типа СИ | ПУ-САУТ-ЦМ/485 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное объединение САУТ» (ООО «НПО САУТ»), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Пульты управления ПУ-САУТ-ЦМ/485 (далее - ПУ-САУТ-ЦМ/485) предназначены для измерений и преобразований сигналов, поступающих с датчиков давления в виде напряжения постоянного электрического тока, в цифровой код, пропорциональный значениям давления на входе датчиков давления.
Принцип действия ПУ-САУТ-ЦМ/485 основан на непрерывном измерении аналоговых сигналов в виде напряжения постоянного электрического тока, поступающих от датчиков давления, и их преобразовании в цифровой код, пропорциональный значениям давления на входе датчиков давления, с последующей передачей в линию связи интерфейса RS-485.
Конструктивно ПУ-САУТ-ЦМ/485 выполнены в металлическом корпусе, на котором расположены элементы управления в виде кнопок и тумблера, разъем Х4 для подключения входных аналоговых сигналов от двух датчиков давления, антенны, осуществления питания подключенных датчиков давления, разъем Х3 для подключения к линии связи интерфейса RS-485, клемма заземления и диагностический разъём БПр. Внутри корпуса располагается плата коммуникационного процессора и источник питания антенны.
Пульты управления конструктивно выполнены в двух модификациях: стационарный ПУ2-САУТ-ЦМ/485 и встраиваемый ПУ3-САУТ-ЦМ/485, отличающиеся между собой внешним видом и массогабаритными характеристиками.

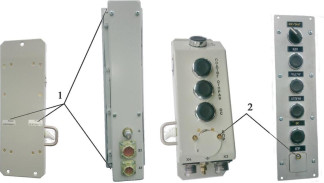

Общий вид и схема пломбировки от несанкционированного доступа ПУ-САУТ-ЦМ/485 при выпуске из производства (1) и при вводе в эксплуатацию (2) представлены на рисунке 1.
Ш
Ф
тт
ПУ-САУТ-ЦМ/485 имеет встроенное программное обеспечение (далее - ПО ПУ-САУТ-ЦМ/485), не изменяемое и не считываемое.
Конструкция ПУ-САУТ-ЦМ/485 исключает возможность несанкционированного влияния на ПО ПУ-САУТ-ЦМ/485. Влияние ПО ПУ-САУТ-ЦМ/485 учтено при нормировании метрологических характеристик ПУ-САУТ-ЦМУ485. Идентификационные данные метрологически значимой части ПО ПУ-САУТ-ЦМУ485 приведены в таблице 1.
Уровень защиты ПО ПУ-САУТ-ЦМ/485 «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО ПУ-САУТ-ЦМ/485
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | pu M8.FLA |
| Номер версии (идентификационный номер) ПО | не ниже 22 |
| Цифровой идентификатор ПО | - |
В комплект поставки ПУ-САУТ-ЦМ/485 входит программное обеспечение «stand.exe» (далее - ПО «stand.exe»), предназначенное для контроля работоспособности и проведения поверки ПУ-САУТ-ЦМ/485. ПО «stand.exe» не оказывает влияния на метрологические характеристики ПУ-САУТ-ЦМ/485. Идентификационные данные метрологически значимой части ПО «stand.exe» указаны в таблице 2.
Уровень защиты ПО «stand.exe» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО «stand.exe»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | stand.exe |
| Номер версии (идентификационный номер) ПО | не ниже 21.17 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики ПУ-САУТ-ЦМ/485
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0,5 до 5,5 |
| Диапазон преобразований напряжения постоянного тока в давление, МПа | от 0 до 1 |
| Пределы допускаемой приведенной к диапазону преобразований погрешности измерений и преобразований напряжения постоянного тока в значения давления, % | ±1,5 |
| Наименование характеристики | Значение | |
| ПУ2-САУТ-ЦМ/485 | ПУ3-САУТ-ЦМ/485 | |
| Параметры электрического питания: | ||
| - напряжение постоянного тока, В | 50±7 | |
| Потребляемая мощность, Вт, не более | 1,5 | |
| Количество каналов связи интерфейса RS-485 | ||
| Габаритные размеры, мм, не более | ||
| - длина | 250 | 305 |
| - ширина | 110 | 110 |
| - высота | 80 | 80 |
| Масса, кг, не более: | 1,5 | 1,7 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -30 до +55 | |
| - относительная влажность при температуре | ||
| +25 °С, %, не более | 98 | |
| Средний срок службы, лет | 20 | |
| Средняя наработка на отказ, ч, не менее | 50000 | |
наносится на титульный лист паспорта типографским способом, а также лазером на переднюю панель ПУ-САУТ-ЦМ/485.
Таблица 5 - Комплектность ПУ-САУТ-ЦМ/485
| Наименование | Обозначение | Количество |
| Пульт управления ПУ2-САУТ-ЦМ/485 или Пульт управления ПУ3-САУТ-ЦМ/485 | 98Ц.05.00.00-04 98Ц.05.00.00-03 | 1 шт. |
| Программное обеспечение | «stand.exe» | 1 комплект 1) |
| Руководство по эксплуатации | 98Ц.05.00.00 РЭ | 1 экз. 1) |
| Паспорт: Пульт управления ПУ2-САУТ-ЦМ/485 или Пульт управления ПУ3-САУТ-ЦМ/485 | 98Ц.05.00.00-04 ПС 98Ц.05.00.00-03 ПС | 1 экз. |
| Методика поверки | МП 44-264-2018 | 1экз. 1) |
| 1) - допускается поставлять один экземпляр в один адрес отгрузки. | ||
осуществляется по документу МП 44-264-2018 «ГСИ. Пульты управления ПУ-САУТ-ЦМ/485. Методика поверки», утвержденному ФГУП «УНИИМ» 18.07.2018 г.
Основные средства поверки:
- рабочий эталон единицы напряжения постоянного тока 3-го разряда по ГОСТ Р 8.027-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ПУ-САУТ-ЦМ/485 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ПУ-САУТ-ЦМ/485.
приведены в эксплуатационном документе.
98Ц.05.00.00 ТУ Пульт управления ПУ-САУТ-ЦМ/485. Технические условия
| Зарегистрировано поверок | 4392 |
| Поверителей | 4 |
| Актуальность данных | 16.11.2024 |
