| Номер в госреестре | 72559-18 |
| Наименование СИ | Системы измерительные параметров нефте-водо-газового потока |
| Обозначение типа СИ | VARPRO-УЛЬТРАФЛОУ |
| Изготовитель | ООО "Индустриальная Компания ВАРПРО Технологии", ООО "Индустриальная компания", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные параметров нефте-водо-газового потока
«VARPRO-УЛЬТРАФЛОУ» (далее - системы) предназначены для измерений массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям.
Принцип действия работы системы основан на измерении массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, с помощью методов аккустического зондирования.
Системы состоят из двух основных элементов: измерительного блока и блока питания, вычисления и индикации показаний (далее - БПВИ).
Измерительный блок включает вертикальный гидродинамический канал, оснащённый термопреобразователем сопротивления ТСП 9418 (регистрационный № 15196-06), датчиком давления МИДА-13П (регистрационный № 17636-17), ультразвуковыми измерителями параметров потока (далее - ИПП), чувствительные элементы которых размещены внутри гидроканала. ИПП имеют маркировку взрывозащиты 1ЕхdIIBT6.
Системы имеют два варианта исполнения измерительного блока: с гидроканалами длиной 600 мм и 1400 мм. Гидроканалы длиной 600 мм используются для измерения расходных параметров потока в ограниченном диапазоне расходов.
Гидроканалы длиной 1400 мм имеют два калиброванных измерительных участка с различными проходными сечениями, в которых устанавливаются два комплекта ИПП скорости, газосодержания и обводнённости.
В зависимости от диапазонов измеряемых расходов жидкой фазы используются гидроканалы соответствующих диаметров проходного сечения.
Блок питания, вычисления и индикации комплектуется вычислительным контроллером cRio, производства фирмы National Instruments, или промышленным компьютером. БПВИ имеет маркировку взрывозащиты 1ЕхdПВT5.
Структурные схемы вариантов системы "VARPRO-УЛЬТРАФЛОУ" приведены на рисунках 1, 2 и 3.
Системы могут поставляться в двух вариантах комплектации:
1) Один вычислительный блок (БПВИ) и один измерительный блок;
2) Один вычислительный блок (БПВИ) и несколько измерительных блоков (до 15 штук).
Системы в первом варианте комплектации могут быть использованы для контроля
расходных параметров продукции отдельной скважины, для работы в составе АГЗУ в одноканальном режиме (после переключателя скважин) или для работы на дожимной насосной станции (рисунок 1 и 2).
Системы во втором варианте комплектации могут быть использованы для непрерывного контроля расходных параметров продукции скважин куста (до 15 скважин) на открытом воздухе или для работы в составе АГЗУ (шкафной вариант) в многоканальном режиме (рисунок 3). В зависимости от дебита скважин куста система в многоканальном варианте может комплектоваться гидроканалами соответствующего диаметра проходного сечения.
Схема пломбировки систем от
несанкционированного доступа, обозначение
места нанесения знака поверки представлены на рисунке 5, 6 и 7.

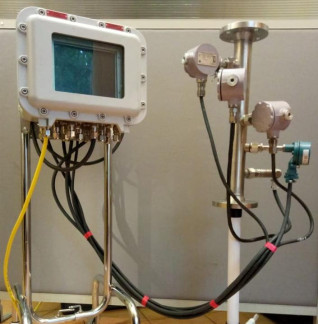

Рисунок 4 - Общий вид средства измерений
Рисунок 7 - Пример пломбировки БПВИ системы "VARPRO-УЛЬТРАФЛОУ"
Программное обеспечение (далее - ПО) систем обеспечивает:
- прием информации со всех подключенных преобразователей по каналу связи RS-485, с накоплением полученных данных в энергонезависимом архиве, с глубиной не менее пяти лет, с выбранным интервалом записи;
- хранение информации в архиве при отключенном питании не менее 5 лет;
- вычисление параметров нефте-водо-газового потока;
- отсчет текущего времени и даты;
- программную поддержку работы с внешней ЭВМ по каналу RS-485.
Уровень защиты программного обеспечения «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VARPRO |
| Номер версии (идентификационный номер) ПО | VARPRO 01 |
| Цифровой идентификатор ПО | A324B9DE |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
Метрологические и основные технические характеристики систем приведены в таблице
2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Массовый расход скважинной жидкости, т/сут : - VARPRO-УЛЬТРАФЛОУ-80 - VARPRO-УЛЬТРАФЛОУ-200 - VARPRO-УЛЬТРАФЛОУ-500-К - VARPRO-УЛЬТРАФЛОУ-500 - VARPRO-УЛЬТРАФЛОУ -1500 - VARPRO-УЛЬТРАФЛОУ-2500 | от (3-6) до 80 от (10-15)* до 200 от (20-35)* до 500 от (20-35)** до 500 от (60-90)* до 1500 от (100-150)* до 2500 |
| Объемный расход свободного нефтяного газа (при рабочих условиях), м /сут, не более: - VARPRO-УЛЬТРАФЛОУ^ - VARPRO-УЛЬТРАФЛОУ-200 - VARPRO-УЛЬТРАФЛОУ-500-К - VARPRO-УЛЬТРАФЛОУ-500 - VARPRO-УЛЬТРАФЛОУ-1500 - VARPRO-УЛЬТРАФЛОУ-2500 | ** от 10 до (70-200) от 20 до (160-500)** от 40 до (325-1000)** от 40 до (325-1000)** от 100 до 3000 от 200 до 5000 |
| Пределы допускаемой относительной основной погрешности измерений массы и массового расхода скважинной жидкости***, % | ±2,5 |
| Пределы допускаемой относительной основной погрешности измерений массы и массового расхода скважинной жидкости без учета воды при содержании воды (в объемных долях)***, %: - от 0 до 70% - свыше 70 до 95% - свыше 95% | ±6 ±15 не нормируется |
| Пределы допускаемой относительной основной погрешности измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям***, % | ±5 |
| Примечания: * минимальный расход сырой нефти, зависящий от максимального расхода свободного нефтяного газа; ** максимальный расход свободного нефтяного газа, зависящий от минимального расхода скважинной жидкости; *** погрешности нормированы для нормальных условий испытаний на эталонах, | |
| Наименование характеристики | Значение |
| аттестованных в установленном порядке. |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Параметры |
| Характеристики рабочей среды: | |
| Рабочая среда | Продукция нефтяных скважин - скважинная жидкость |
| Объёмное содержание воды в скважинной жидкости, % | от 0 до 100 |
| Температура скважинной жидкости, °С | от -4 до +80 |
| Давление, МПа | от 0 до 10,0 |
| Вязкость, мм2/с (сСт), не более | 500 |
| Минерализация, г/дм3 (г/л), не более | 200 |
| Механические примеси, %, не более | 2 |
| Технические характеристики | |
| Габаритные размеры измерительного гидроканала системы, мм, не более: - VARPRO-УЛЬТРАФЛОУ^ - VARPRO-УЛЬТРАФЛОУ-200 - VARPRO-УЛЬТРАФЛОУ-500-К - VARPRO-УЛЬТРАФЛОУ-500 - VARPRO-УЛЬТРАФЛОУ-1500 - VARPRO-УЛЬТРАФЛОУ-2500 | - 600x400x400 - 600x410x410 - 600x430x430 - - 1400x430x430 - 1400x460x460 - 1400x500x500 |
| Масса измерительного блока, кг, не более: - VARPRO-УЛЬТРАФЛОУ^ - VARPRO-УЛЬТРАФЛОУ-200 - VARPRO-УЛЬТРАФЛОУ-500-К - VARPRO-УЛЬТРАФЛОУ-500 - VARPRO-УЛЬТРАФЛОУ -1500 - VARPRO-УЛЬТРАФЛОУ-2500 | 30 35 40 65 95 140 |
| Падение давления на гидроканале, кПа, не более | 40 |
| Параметры питания электрических цепей: - род тока - напряжение, В - частота, Гц | переменный 220 -23 50±1 |
| Потребляемая мощность, В А, не более | 60 |
| Диапазон температуры окружающего воздуха, °С | от - 40 до + 50 |
| Средний срок эксплуатации, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 88000 |
наносится по середине титульных листов руководства по эксплуатации и формуляра установок типографским способом, на лицевую панель распределителя кабельного - методом фотопечати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ» | - | 1 экз. |
| Система измерительная параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ». Руководство по эксплуатации | РБАМ.431832.001 РЭ | 1 экз. |
| Наименование | Обозначение | Количество |
| Система измерительная параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ». Формуляр | РБАМ.431832.001 ФО | 1 экз. |
| Государственная система обеспечения единства измерений. Системы измерительные параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ». Методика поверки | МП 0784-9-2018 | 1 экз. |
осуществляется по документу МП 0784-9-2018 «Инструкция. ГСИ. Системы измерительные параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ». Методика поверки», утвержденному ФГУП «ВНИИР» 29 марта 2018 года.
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %.
- рабочие эталоны 2-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в формуляре систем измерительных параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ» в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационном документе.
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков
ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования
ТУ РБАМ.431832.001 Система измерительная параметров нефте-водо-газового потока «VARPRO-УЛЬТРАФЛОУ». Технические условия
