| Номер в госреестре | 72560-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | ЗАО "Самарский завод котельно-вспомогательного оборудования и трубопроводов", г.Самара |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-20000 (далее - резервуары) предназначены для измерения объема нефти.
РВС-20000 представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей.
РВС-20000 оснащены термоизоляцией, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации.

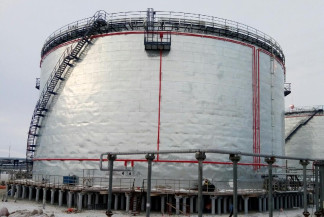

На рисунках 1 и 2 представлен общий вид РВС-20000.
Рисунок 2 - Общий вид РВС-20000 заводской номер 213
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-20000 не предусмотрено.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Габаритные размеры резервуаров, мм: диаметр высота стенки | 39900 18000 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные вертикальные цилиндрические | РВС-20000 | 2 экз. |
| Паспорт вертикального стального цилиндрического резервуара | 2 экз. | |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
— Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07;
— Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
— Теодолит 3Т5КП, регистрационный номер 45283-10;
— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;
— Штангенциркуль ТТТЦ-Т, регистрационный номер 260-05;
— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10. Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-20000
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 105-2010 ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом
