| Номер в госреестре | 72564-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОГ-110-VI УХЛ4 |
| Изготовитель | ПАО "ВИТ", Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОГ-110-VI УХЛ4 (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Трансформаторы применяют в установках переменного тока для изоляции цепей измерительных приборов и реле от сети высокого напряжения, для расширения пределов измерительных приборов. Трансформаторы преобразуют измеряемое высокое напряжение в низкое.
Трансформаторы устанавливают на подстанции открытого и закрытого типа, с напряжением 110 кВ с заземленной нейтралью и служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50Гц.
Трансформаторы напряжения ЗНОГ-110-VI УХЛ4 - однофазные трехобмоточные. Первая вторичная обмотка трансформаторов является основной и предназначена для измерения, учета электроэнергии и питания цепей защиты. Основная вторичная обмотка -основная для коммерческого учета электроэнергии. Дополнительная вторичная обмотка трансформаторов является дополнительной с классом точности 3.
Для охлаждения и изоляции обмоток в трансформаторах используется элегаз. Для предотвращения избыточного давления внутри корпуса трансформаторов, установлена предохранительная мембрана.

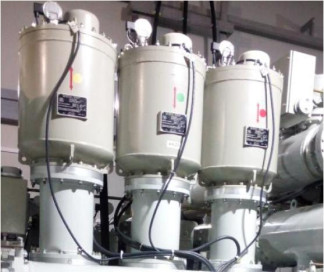

Общий вид трансформатора, места пломбирования и нанесения знака поверки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжения первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение вторичных обмоток, В | |
| - (а1-х1) и (а3-х3) | 110/V3 |
| - (а2-х2) | 100 |
| Класс точности вторичных обмоток | |
| - (а1-х0 | 0,5 |
| - (а2-х2) | 3Р |
| - (а3-х3) | 0,2 |
| Номинальная мощность вторичных обмоток, В-А | |
| - (а1-х1) | 150 |
| - (а2-х2) | 100 |
| - (а3-х3) | 50 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - высота | 651 |
| - диаметр | 494 |
| Масса, кг, не более | 250 |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ4 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ не менее, ч, не менее | 150000 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 7-112/1, 7-112/2, 7-112/3, 7-112/4, 7-112/5, 7-112/6) | ЗНОГ-110-VI УХЛ4 | 6 шт. |
| Паспорт | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный эталонный 4820spez, регистрационный номер в Федеральном информационном фонде 28982-05 (Госреестр 28982-05);
- прибор сравнения КНТ-05 (Госреестр № 37854-08);
- магазин нагрузок МР 3025 (Госреестр № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОГ-110-VI УХЛ4
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
