| Номер в госреестре | 72571-18 |
| Наименование СИ | Измерители для проверки сопротивления заземления |
| Обозначение типа СИ | GEOHM мод. C, 5, PRO, XTRA |
| Изготовитель | "GMC-I Messtechnik GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители для проверки сопротивления заземления GEOHM модификаций C, 5, PRO, XTRA (далее измерители) предназначены для измерений электрического сопротивления, напряжения постоянного и переменного тока в электрических системах.
Принцип действия измерителей основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП, дальнейшей его обработке и отражении результатов измерений на жидкокристаллическом дисплее.
Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы. Измерители размещены в пластмассовом корпусе, на котором расположены жидкокристаллический цифровой дисплей, функциональные клавиши и переключатели, выходные разъемы.
Измерители сопротивления заземления GEOHM выпускаются в следующих модификациях C, 5, PRO, XTRA. Все модификации измерителей измеряют сопротивление по 2-х, 3-х и 4-х проводной схеме подключения, а также способны производить пересчет в удельное электрическое сопротивление. Модификации C, PRO, XTRA способны измерять напряжение постоянного и переменного тока, а также отображать измерительную частоту. Модификации 5, PRO, XTRA способны отображать силу постоянного тока.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
GEOHM C
GEOHM 5
Пломбирование измерителей сопротивления заземления GEOHM модификаций 5, C, PRO, XTRA не предусмотрено
GEOHM PRO GEOHM XTRA

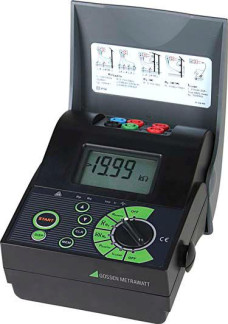

Рисунок 1 - Общий вид измерителей GEOHOM (слева направо 5, С, PRO, XTRA)
Измерители имеют встроенное программное обеспечение (ПО), которое выполняет функции сбора, обработки, хранения, передачи и отображения измеренных данных.
Уровень защиты программного обеспечения «средний» в соответствие с Р50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Измерители GEOHM | |||
| 5 | C | PRO | XTRA | |
| Идентификационное наименование ПО | - | - | - | |
| Номер версии (идентификационный номер) ПО | Не ниже Ver. 3.3 | Не ниже AX | Не ниже 0012 Cc | Не ниже 0013Вс |
| Цифровой идентификатор ПО | недоступен | недоступен | недоступен | недоступен |
Таблица 2 - Метрологические характеристики GEOHM 5
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления | от 0,01 до 19,99 Ом включ. от 20,0 до 199,9 Ом включ. от 200 до 999 Ом включ. от 1,000 до 1,999 кОм включ. от 2,000 до 19,99 кОм |
| Пределы допускаемой абсолютной погрешности измерений в режиме измерения электрического сопротивления: | |
| от 0,01 до 19,99 Ом включ. от 20 до 199,9 Ом включ. от 200 до 999 Ом включ. от 1,000 до 1,999 кОм включ. | ±(0,02 Ах+3 е.м.р.) |
| от 2,000 до 19,99 кОм включ. | ±(0,05 Ах) |
| Примечание: Ах - измеряемая величина в Ом, кОм в зависимости от измеряемой величин; е.м.р. - единица младшего разряда в Ом, кОм в зависимости от измеряемой величины. | |
Таблица 3 - Метрологические характеристики GEOHM С
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления | от 1,00 до 20,0 Ом включ. от 5,0 до 200 Ом включ. от 50,0 Ом до 2,00 кОм включ. от 500 Ом до 20,0 кОм включ. от 500 Ом до 50,0 кОм |
| Пределы допускаемой абсолютной погрешности измерений в режиме измерения электрического сопротивления: | |
| от 1,00 до 20,0 Ом включ. от 5,0 до 200 Ом включ. от 50,0 Ом до 2,00 кОм включ. от 500 Ом до 20,0 кОм включ. от 500 Ом до 50,0 кОм включ. | ±(0,03 Ах+6 е.м.р.) |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 250 |
| Диапазон измерений напряжения переменного тока, В (при частоте от 15 до 450 Гц) | от 0,0 до 99,9 включ. от 100 до 250 |
| Пределы допускаемой абсолютной погрешности измерений в режиме измерения напряжения постоянного и переменного тока | ±(0,02 Ах+2 е.м.р.) |
| Примечание: Ах - измеряемая величина в Ом, кОм, В в зависимости от измеряемой величин; е.м.р. - единица младшего разряда в Ом, кОм, В в зависимости от измеряемой величины. | |
| Таблица 4 - Метрологические характеристики GEOH | M PRO, XTRA |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления | от 0,01 до 3,999 Ом включ. от 4,00 до 39,99 Ом включ. от 40,0 до 399,9 Ом включ. от 400 до 3999 Ом включ. от 4,00 до 19,99 кОм |
| Пределы допускаемой абсолютной погрешности измерений в режиме измерения электрического сопротивления: от 0,01 до 3,999 Ом включ. | ±(0,02 Ах±4 е.м.р.) |
| от 4,00 до 39,99 Ом включ. от 40,0 до 399,9 Ом включ. от 400 до 3999 Ом включ. | ±(0,02 Ах+2 е.м.р.) |
| от 4,00 до 19,99 кОм включ. | ±(0,05 Ах±2 е.м.р.) |
| Диапазон измерений напряжения переменного тока, В (при частоте от 15 до 450 Гц) | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений в режиме измерения напряжения переменного тока | ±(0,02 Ах+2 е.м.р.) |
| Примечание: Ах - измеряемая величина в Ом, кОм, В в зависимости от измеряемой величин; е.м.р. - единица младшего разряда в Ом, кОм, В в зависимости от измеряемой величины. | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значения | ||
| GEOHM 5 | GEOHM С | GEOHM PRO, XTRA | |
| Источник питания, В | 6 В постоянного тока (4х1,5 В батареи IEC LR 14) или 4,8 В постоянного ток (4х1,2 В NiCd, NiMH аккумуляторные батареи LR14) | 6 В постоянного тока (4х1,5 В батареи IEC LR 14) или 4,8 В постоянного ток (4х1,2 В NiCd, NiMH аккумуляторные батареи LR14) | 4,8 В постоянного ток (NiMH аккумуляторные батареи) |
| Средний срок службы, лет | 10 | 10 | 10 |
| Средняя наработка на отказ, ч | 100000 | 100000 | 100000 |
| Габаритные размеры (высота х ширина х толщина), мм, не более | 155 х 95 х 190 | 275 х 140 х 65 | 288 x 223 x 75 |
| Масса, кг, не более | 1,3 | 1,2 | 2 |
| Условия эксплуатации: - температура окружающей среды, °С | От -10 до ±50 | От -10 до ±50 | От -10 до ±50 |
| - относительная влажность, не более, % | 80 | 80 | 80 |
| - атмосферное давление, кПа | От 90 до 110 | От 90 до 110 | От 90 до 110 |
наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность измерителей
| Наименование | Обозначение | Количество, шт |
| Измеритель для проверки сопротивления заземления GEOHM | модификаций C, 5, PRO, XTRA | 1 шт. |
| Комплектующие кабели и разъемы (в зависимости от модификации) | 5 - 10 шт. | |
| Методика поверки | МП 2202-0069-2018 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП 2202-0069-2018 «ГСИ. Измерители для проверки сопротивления заземления GEOHM модификаций C, 5, PRO, XTRA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 мая 2018 года.
Основные средства поверки:
- Магазин сопротивления Р3026/1, регистрационный номер в Федеральном информационном фонде 51160-12, диапазон сопротивлений от 0,01 Ом до 100 кОм, кл.т. 0,002/1,5 •Ю-6
- Устройство для питания измерительных цепей постоянного и переменного тока УИ300.1, регистрационный номер в Федеральном информационном фонде 35239-08, диапазон воспроизведения постоянного и переменного напряжения от 0 до 1000 В, погрешность воспроизведения напряжений ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на лицевую (боковую) стенку прибора, как указано на рисунке 2.
приведены в эксплуатационном документе.
Приказ Минздравсоцразвития России № 1034н от 09.09.11 об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
Приказ Росстандарта № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.468-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 100 В в диапазоне частот от 110 до 210 Гц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы изготовителя
