Трансформаторы тока измерительные МАК СТ, 72572-18

72572-18
Трансформаторы тока измерительные МАК СТ (далее по тексту - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в однофазных и трехфазных электрических цепях переменного тока.
Карточка СИ
Номер в госреестре 72572-18
Наименование СИ Трансформаторы тока измерительные
Обозначение типа СИ МАК СТ
Изготовитель "Ziegler Instruments", Великобритания
Год регистрации 2018
Срок свидетельства 20.09.2024
МПИ (интервал между поверками) 16 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока измерительные МАК СТ (далее по тексту - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в однофазных и трехфазных электрических цепях переменного тока.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный току первичной обмотки.

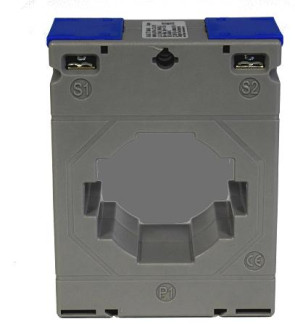

Трансформаторы тока измерительные МАК СТ являются масштабными преобразователями и служат для расширения пределов измерения силы переменного тока. По конструкции относятся к трансформаторам фиксированного типа с неразборным или разборным сердечником, с первичной цепью или с окном. В трансформаторах с окном первичной обмоткой служит кабель или шина, пропущенная сквозь окно трансформатора. В трансформаторах с первичной обмоткой обмотки расположены внутри корпуса. Вторичные обмотки трансформаторов конструктивно располагаются внутри корпуса и выполняются в различных модификациях для достижения нужного коэффициента трансформации.

Трансформаторы тока измерительные МАК СТ имеют изолирующий корпус из самогасящегося стеклоармированного поликарбоната. Модификации трансформаторов отличаются способом подключения первичной токонесущей шины, диапазоном первичного тока, номинальной мощностью вторичных обмоток, классом точности, размерами и формой проходных окон, габаритными размерами. Выводы вторичных обмоток подключаются к клеммам, закрепленным на корпусе трансформатора. Клеммы имеют пломбируемые крышки для ограничения доступа к измерительной цепи.

Схема обозначений модификаций трансформаторов:

г) модификации МАК СТ 50/FFF(50)

и) модификации МАК СТ 140/FFF(45)

з) модификации МАК СТ 104/FFF(45)

м) модификации МАК СТ 3PH 75/15(60)

к) модификации МАК СТ 100/FFF(45)

н) модификации МАК СТ 3PH 105/21(40)

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1, 2.

Таблица 1 - Метрологические и технические характеристики трансформаторов

Наименование характеристик

Значение

Номинальное напряжение (^ном), В

660

Наибольшее рабочее напряжение трансформатора, В

720

Номинальная частота переменного тока, Гц

50; 60

Диапазон номинальных первичных токов (/1ном), А

от 1 до 7500

Номинальный вторичный ток (/2ном), А

1; 5

Класс точности вторичных обмоток для измерений*

0,2; 0,2S; 0,5; 0,5S; 1; 3

Номинальная вторичная нагрузка (£2ном) * с коэффициентом мощности cos92=1 В-А

1; 2,5

Номинальная вторичная нагрузка (£2ном) * с коэффициентом мощности cos92=0,8 В-А

5; 10; 15; 20; 30; 60; 100

Номинальный коэффициент безопасности обмотки для измерений, не более

5, 10, 15, 20

Габаритные размеры**, мм, не более:

- длина

от 45 до 225

- ширина

от 31 до 60

- высота

от 65 до 206

Размеры окна сердечника**, мм, не более:

- диаметр

от 14 до 86

- ширина

от 15 до 167

- высота

от 25 до 130

Наименование характеристик

Значение

Масса**, кг, не более

1,2

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -20 до +45

Средняя наработка на отказ, ч

65000

Средний срок службы, лет

20

Примечания:

* - соотношения классов точности и номинальных нагрузок указано в паспорте и на

табличке конкретного трансформатора;

** - в зависимости от исполнения.

Таблица 2 - Диапазон номинальных первичных токов

Модификация

Диапазон номинальных первичных токов (/1ном), А для классов точности

0,2S

0,2

0,5

0,5S

1,0

3,0

62/W (40)

-

от 1 до 30

от 1 до 30

-

от 1 до 30

-

74/W (40)

-

от 1 до 60

от 1 до 60

-

от 1 до 60

-

45/14(40)

-

-

от 75 до 300

-

от 30 до 300

-

50/14(30)

-

-

от 100 до 300

-

от 40 до 300

-

50/14(50)

-

-

от 50 до 300

-

от 30 до 300

-

62/R(40)

от 150 до 600

от 100 до 600

от 75 до 600

от 150 до 400

от 50 до 600

-

50/21(30)

-

-

от 80 до 400

-

от 40 до 400

-

50/21(50)

-

-

от 50 до 400

-

от 50 до 400

-

62/20(40)

от 100 до 500

от 100 до 500

от 75 до 500

от 100 до 500

от 50 до 500

-

45/21(40)

-

-

от 80 до 400

-

от 50 до 400

-

74/20(45)

от 100 до 500

от 100 до 500

от 50 до 500

от 100 до 400

от 40 до 500

-

50/30(30)

-

-

от 100 до 600

-

от 75 до 600

-

50/30(50)

-

-

от 100 до 600

-

от 50 до 600

-

62/30(40)

от 100 до 800

от 100 до 800

от 75 до 800

от 100 до 800

от 50 до 800

-

62/30(50)

от 100 до 800

от 100 до 800

от 75 до 800

от 100 до 800

от 40 до 800

-

74/30(45)

от 100 до 800

от 100 до 800

от 75 до 800

от 100 до 800

от 30 до 800

-

62/40(40)

от 200 до 800

от 200 до 800

от 200 до 800

от 200 до 800

от 100 до 800

-

86/40(45)

от 200 до 1250

от 200 до 1250

от 100 до 1250

от 100 до 1000

от 100 до 1250

-

74/40(45)

от 100 до 1000

от 150 до 1000

от 100 до 1000

от 100 до 1000

от 40 до 1000

-

74/50(45)

от 250 до 1000

от 250 до 1000

от 200 до 1000

от 250 до 1000

от 100 до 1000

-

86/50(45)

от 200 до 1250

от 200 до 1250

от 100 до 1250

от 200 до 1250

от 100 до 1250

-

Модификация

Диапазон номинальных первичных токов (/1ном), А для классов точности

0,2S

0,2

0,5

0,5S

1,0

3,0

86/60(45)

от 300 до 1600

от 300 до 1600

от 200 до 1600

от 300 до 1600

от 100 до 1600

-

104/60(45)

от 300 до 1600

от 200 до 1600

от 150 до 1600

от 300 до 1600

от 100 до 1600

-

104/80(45)

от 600 до 2000

от 400 до 2000

от 250 до 2000

от 750 до 2000

от 200 до 2000

-

140/80(45)

от 500 до 2000

от 300 до 2000

от 200 до 2000

от 500 до 2000

от 200 до 2000

-

140/100H(45)

от 600 до 4000

от 400 до 4000

от 200 до 4000

от 600 до 4000

от 200 до 4000

-

130/100(50)

от 600 до 3000

от 600 до 3000

от 600 до 3000

от 600 до 3000

от 600 до 3000

-

225/125(50)

от 1000 до 6000

от 600 до 6000

от 600 до 6000

от 1000 до 6000

от 600 до 6000

-

225/167(50)

от 1500 до 7500

от 1000 до 7500

от 1000 до 7500

от 1500 до 7500

от 1000 до 7500

-

100/100V(45)

от 1200 до 2500

от 1000 до 2500

от 400 до 2500

от 1200 до 2500

от 400 до 2500

-

140/100V(45)

от 600 до 3000

от 400 до 3000

от 200 до 3000

от 600 до 3000

от 200 до 3000

-

100/130V(45)

-

от 1500 до 3200

от 400 до 3200

-

от 400 до 3200

-

140/130V(45)

-

от 1000 до 5000

от 400 до 5000

-

от 400 до 5000

-

3PH 75/15(60)

-

-

от 150 до 160

от 100 до 160

от

100

до

160

3PH 105/21(40)

-

-

от 160 до 250

от 100 до 250

от

100

до

250

3PH 140/31(40)

-

-

от 250 до 630

от 250 до 630

от

250

до

630

3PH 185/27(45)

-

-

-

от 100 до 500

от 40 до 500

3PH 185/37(45)

-

-

-

от 300 до 800

от

300

до

800

Знак утверждения типа

наносится на корпус трансформатора в виде наклейки или на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность трансформаторов

Наименование

Количество

Трансформатор тока измерительный МАК СТ

1 шт.

Паспорт

1 экз.

Коробка упаковочная

1 шт.

Комплект крепежных принадлежностей

1 компл.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3 Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);

-    магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на трансформатор, как показано на рисунке 2, и/или в паспорт трансформатора.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
