Резервуары вертикальные стальные цилиндрические РВС-5000, 72574-18

Назначение

Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объема, а также для приема, отпуска и хранения светлых и темных нефтепродуктов.

Описание

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.

Резервуары представляют собой наземные металлические сосуды цилиндрической формы со стационарной кровлей, изготовленные из сталей марок Ст3, СтЗсп или 09Г2С и оборудованные приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов производится через приемо-раздаточные устройства, расположенные в первом поясе резервуара.

Резервуары выпущены в модификациях, которые отличаются количеством поясов:

-    РВС-5000 №№ 4, 13, 24, 25, 62, 67, 76, 80, 81, 82 состоят из 8 поясов;

-    РВС-5000 №№ 40, 41, 43, 44, 47, 57, 74 состоят из 10 поясов.

Резервуары вертикальные стальные цилиндрические РВС-5000 зав. №№ 4, 13, 24, 25, 40, 41, 43, 44, 47, 57, 62, 67, 74, 76, 80, 81, 82 расположены на территории ООО «Спецторг Плюс», Россия, г. Ярославль, Тормозное ш., д. 93.

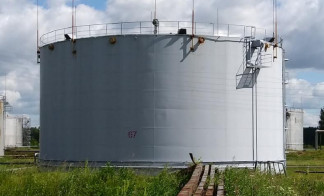

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 представлен на рисунках 1, 2.

Рисунок 2 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000,

состоящих из 10 поясов

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000 не предусмотрено

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;

-    рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;

-    толщиномер ультразвуковой УТ-93П/1 (регистрационный номер 18374-10);

-    теодолит оптический с ценой деления микроскопа 2” по ГОСТ 10529-96;

-    штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-5000

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
