Государственный реестр средств измерений

Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-70, РГС-80, 72578-18

72578-18
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-70 и РГС-80 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Карточка СИ
Номер в госреестре 72578-18
Наименование СИ Резервуары горизонтальные стальные цилиндрические
Обозначение типа СИ РГС-50, РГС-70, РГС-80
Изготовитель АО "Газпромнефть-Терминал", г.Новосибирск
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-70 и РГС-80 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров горизонтальных стальных цилиндрических РГС-50, РГС-70 и РГС-80 основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.

Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-70 и РГС-80 представляют собой цилиндрический сварной односекционный стальной сосуд с коническими днищами.

Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-70 и РГС-80 являются по принципу действия закрытыми, по расположению - наземными.

Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуаров.

Резервуары горизонтальные стальные цилиндрические РГС-50 с заводскими номерами 27, 32, РГС-70 с заводским номером 28 и РГС-80 с заводским номером 29 расположены на территории Краснодарской нефтебазы, Краснодарский край, г. Краснодар, ул. Новороссийская, 55/1.

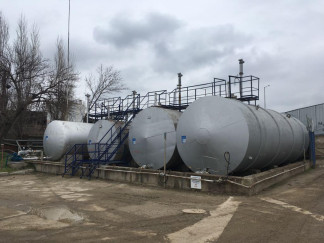

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50, РГС-70 и РГС-80 представлен на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение

РГС-50

РГС-70

РГС-80

Номинальная вместимость. м3

50

70

80

Пределы допускаемой относительной погрешности определения вместимости резервуара РГС-50 от 10 до 55 м при геометрическом методе, %

±0,25

Пределы допускаемой относительной погрешности определения вместимости резервуара РГС-70 от 10 до 73 м3 при геометрическом методе, %

±0,25

Пределы допускаемой относительной погрешности определения вместимости резервуара РГС-80 от 10 до 82 м при геометрическом методе, %

±0,25

Таблица 2 - Основные технические характеристики

Наименование параметра

Значение

РГС-50 РГС-70 РГС-80

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический РГС-50

РГС-50

2 шт.

Паспорт

-

2 экз.

Г радуировочная таблица

-

2 экз.

Резервуар горизонтальный стальной цилиндрический РГС-70

РГС-70

1 шт.

Паспорт

-

1 экз.

Г радуировочная таблица

-

1 экз.

Резервуар горизонтальный стальной цилиндрический РГС-80

РГС-80

1 шт.

Паспорт

-

1 экз.

Г радуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р 2 класса точности модификация Р100У2К, диапазон измерений от 0 до 100 м, регистрационный номер в Федеральном информационном фонде средств измерений (далее - регистрационный номер) 51171-12;

-    толщиномер ультразвуковой А1207, зав. № 138202, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;

-    штангенциркуль ШЦ-1-125, с диапазоном измерений от 0 до 125 мм, регистрационный номер 22088-07;

-    термометр цифровой малогабаритный ТЦМ 9411, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Приказ № 256 от 7 февраля 2018 года Росстандарта «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.

Техническая документация АО «Газпромнефть-Терминал»

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 06.11.2024
