Осциллографы цифровые запоминающие WaveSurfer 3000zR, 72583-18

72583-18
Осциллографы цифровые запоминающие серии WaveSurfer 3000zR (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 72583-18
Наименование СИ Осциллографы цифровые запоминающие
Обозначение типа СИ WaveSurfer 3000zR
Изготовитель "Teledyne LeCroy, Inc.", США
Год регистрации 2018
Срок свидетельства 20.09.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые запоминающие серии WaveSurfer 3000zR (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Описание

Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области, документирование результатов измерений.

Осциллографы функционируют под управлением встроенного программного обеспечения (ПО) Teledyne LeCroy MAUI™, разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, Ethernet, DVI, Display Port, LBUS, GPIB (опция).

Осциллографы выпускаются в виде следующих модификаций: WaveSurfer 3014zR, WaveSurfer 3024zR, WaveSurfer 3034zR, WaveSurfer 3054zR, WaveSurfer 3104zR.

Осциллографы отличаются полосой пропускания и частотой дискретизации. Все модификации имеют возможность опциональной установки логического анализатора, цифрового мультиметра и встроенного функционального генератора.

На передней панели осциллографов расположен жидкокристаллический дисплей, панель управления, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления.

На задней панели осциллографов расположены разъем вход/выход опорной частоты, выход встроенного функционального генератора, разъем сети питания, разъемы интерфейсов USB и USBTMC, Ethernet, VGA Port, слот для карты памяти MicroSD.

Внешний вид осциллографов приведен на рисунках 1 - 2.

Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «Teledyne LeCroy MAUI™». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

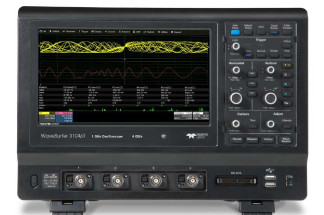

Рисунок 1 - Внешний вид осциллографов и место нанесения знака утверждения типа (А)

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Teledyne LeCroy MAUI™

Номер версии (идентификационный номер ПО)

не ниже 8.5.0.0

Б

\

Рисунок 2 - Вид задней панели осциллографов и место пломбировки от несанкционированного

доступа (Б)

Технические характеристики

осциллографов представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Характеристика

Значение

1

2

Число входных аналоговых каналов

4

Максимальная частота дискретизации в реальном времени, ГГц,

(на канал / в режиме объединения каналов)

WaveSurfer 3014zR

1/2

WaveSurfer 3024zR WaveSurfer 3034zR WaveSurfer 3054zR WaveSurfer 3104zR

2/4

Максимальная длина записи, МБ (при включенных 4/2 каналах)

10/20

Канал вертикального отклонения

Входное сопротивление, Ом

1106 ±2104, 50±1

Максимальное входное напряжение, Вскз (среднее квадратическое значение) при Rвx=50 Ом, при Rвx=1 МОм

5

400

Разрешение по вертикали, бит

8

Диапазон значений коэффициента отклонения (Ко), мВ/дел,

-    при входном сопротивлении 50 Ом

-    при входном сопротивлении 1 МОм

от 1 до 1103 от 1 до 1104

Примечание

Rвx - значение входного сопротивления каналов осциллографа, Ом

1

2

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В (при иСМ = 0 В)

При Ко< 5 мВ/дел При Ко> 5 мВ/дел

±(0,2-Ко+0,001)

±(0,12-Ко+0,001)

Время нарастания переходной характеристики, нс, не более

WaveSurfer 3014zR

3,5

WaveSurfer 3024zR

1,75

WaveSurfer 3034zR

1,0

WaveSurfer 3054zR

0,8

WaveSurfer 3104zR

0,43

Полоса пропускания по уровню -3 дБ, МГц, не менее (при ЯВХ = 50 Ом)

WaveSurfer 3014zR

100

WaveSurfer 3024zR

200

WaveSurfer 3034zR

350

WaveSurfer 3054zR

500

WaveSurfer 3104zR

1000

Диапазон установки постоянного смещения, В

(при ЯВХ = 50 Ом в диапазонах установки коэффициента отклонения)

от 1 мВ/дел до 19,8 мВ/дел

±2,0

от 20 мВ/дел до 100 мВ/дел

±5

от 102 мВ/дел до 198 мВ/дел

±20

от 200 мВ/дел до 1 В/дел

±50

Диапазон установки постоянного смещения, В

(при ЯВХ = 1 МОм в диапазонах установки коэффициента отклонения)

от 1 мВ/дел до 19,8 мВ/дел

±2,0

от 20 мВ/дел до 100 мВ/дел

±5

от 102 мВ/дел до 198 мВ/дел

±20

от 200 мВ/дел до 1 В/дел

±50

от 1,02 мВ/дел до 1,98 В/дел

±200

от 2 В/дел до 10 В/дел

±400

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока методом постоянного смещения, В

±(0,12-КО+0,01-|исм|+

+0,001)

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки, с/дел

WaveSurfer 3014zR

от 5 10-9 до 1102

WaveSurfer 3024zR

от 210-9 до 1102

WaveSurfer 3034zR

WaveSurfer 3054zR

от 110-9 до 1102

WaveSurfer 3104zR

от 510-10 до 1102

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5f

±110-5

Пределы допускаемой абсолютной погрешности измерения временных интервалов ТИЗМ, с

±(5^Тизм+0,06/ Fдиcкp)

Примечания

Ко - коэффициент отклонения, В/дел;

иСМ - установленное значение напряжения постоянного смещения, В;

5f - относительная погрешность частоты внутреннего опорного генератора; ТИЗМ - значение измеренного временного интервала, с;

FдиСкp - частота дискретизации, Гц.

1

2

Цифровой логический анализатор (опция)

Число входных цифровых каналов

16

Максимальная частота дискретизации, ГГц, (на каждый канал/при объединении каналов)

0,5

Пороговые уровни срабатывания

TTL; ECL; CMOS; PECL; LVDS или определяемый пользователем

Пределы установки уровня срабатывания, В (с шагом 20 мВ)

±10

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

±(0,03 • Цп|+0,1 +D/2)

Максимальное входное напряжение, В (пиковое значение)

±30

Общие технические характеристики

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питающей сети, Гц

от 45 до 60

Г абаритные размеры, мм, не более (высотах ширинах глубина)

270х380х125

Масса, кг, не более

4,81

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +18 до +28 80

Рабочие условия применения:

-    температура окружающего воздуха,°С

-    относительная влажность воздуха при +30 °С, %, не более

от +5 до +40 80

Примечание

Un - установленный уровень срабатывания, В; D - установленный гистерезис, В

Знак утверждения типа

наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

приведена в таблице 3.

Таблица 3 - Комплектность осциллографов

Наименование и обозначение

Количество, шт.

Примечание

Осциллограф цифровой запоминающий

1

Сетевой кабель

1

Пробник-делитель

4

Пробник для логического анализатора

1

для модификаций, имеющих опцию логического анализатора

Руководство по эксплуатации

1

Методика поверки ПР-22-2018МП

1

Поверка

осуществляется по документу ПР-22-2018МП «Осциллографы цифровые запоминающие серии WaveSurfer 3000zR. Методика поверки», утвержденному АО «ПриСТ» 25 июня 2018 г. Основные средства поверки:

- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения

Техническая документация фирмы «Teledyne LeCroy, Inc.», США

72583-18
Номер в ГРСИ РФ:
72583-18
Производитель / заявитель:
"Teledyne LeCroy, Inc.", США
Год регистрации:
2018
Cрок действия реестра:
20.09.2029
