| Номер в госреестре | 72597-18 |
| Наименование СИ | Комплекты (калибраторы) переносные поверочные |
| Обозначение типа СИ | ТЖИУ.422956.001 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л.Духова" (ФГУП "ВНИИА"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты (калибраторы) переносные поверочные ТЖИУ.422956.001 (далее -калибраторы) предназначены для поверки, калибровки, испытаний средств измерений давления, а так же для высокоточных измерений давления, силы и напряжения постоянного тока.
Принцип действия калибраторов основан на использовании тензорезистивного эффекта. Калибраторы состоят из набора переносных эталонов давления (ПЭД) на различные диапазоны измерений давления и тока, измерителей выходного сигнала (ИВС) на различные выходные сигналы (напряжение, MODBUS RTU, HART), устройства управления и отображения информации (персонального компьютера) и устройства для создания давления.
При поверке, калибровке и испытаниях измерительных преобразователей (датчиков) давления с аналоговым выходным сигналом или цифровым сигналом для передачи по протоколам MODBUS RTU, HART, калибраторы имеют возможность автоматической регистрации значений основной погрешности.
ПЭД выполнен в виде моноблока, включающего в себя преобразователь давления и электронный блок, обеспечивающий измерение сигнала преобразователя, его обработку и передачу результата на персональный компьютер через последовательный порт USB. Управление ПЭД осуществляется персональным компьютером через порт USB.
ПЭД могут быть предназначены для измерения абсолютного давления, избыточного давления и давления-разрежения.

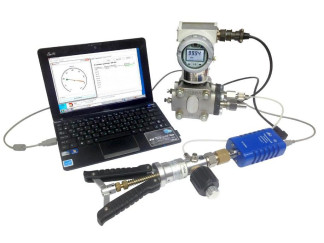

Общий вид переносного поверочного комплекта (калибратора) ТЖИУ.422956.001 представлен на рисунке 1.
При работе калибратора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого программное обеспечение (далее - ПО) не оказывает влияния на метрологические характеристики калибратора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | ПЭД | ИВС | Прикладное ПО |
| Номер версии (идентификационный номер) ПО | не ниже Ver. 3.2 | не ниже Ver. 3.1 | не ниже Ver. 4.2 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики комплектов (калибраторов) переносных поверочных ТЖИУ.422956.001_
| Наименование характеристики | Значение |
| Диапазоны измерений избыточного давления, - кПа - МПа Диапазоны измерений абсолютного давления, - кПа - МПа Диапазоны измерений избыточного давления-разрежения, кПа | от 0 до 10; от 0 до 25; от 0 до 40; от 0 до 63; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 630; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6,3; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100 от 0 до 40; от 0 до 63; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 630 от 0 до 1; от 0 до 1,6; от 0 до 2,5 от -100 до 100; от -100 до 160; от -100 до 250; от -100 до 400; от -100 до 630; от - 100 до 1000 |
| Пределы допускаемой основной приведенной погрешности, % от верхнего предела измерений (ВПИ) | ±0,02; ±0,03; ±0,05; ±0,1; ±0,15; ±0,2 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20; от 20 до 4; от 0 до 5; от 5 до 0 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10; от 10 до 0 |
| Пределы допускаемой основной абсолютной погрешности: - силы постоянного тока, мкА - напряжения постоянного тока, мВ | ±1 ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений ИК давления вызванной отклонением температуры окружающего воздуха от нормальных условий /10 °С | ±0,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока вызванной отклонением температуры окружающего воздуха от нормальных условий, мкА /10 °С | ±0, 5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока вызванной отклонением температуры окружающего воздуха от нормальных условий, мВ/10 °С | ±0,25 |
| Вариация измерений давления, % | 0, 5 |
| Нормальные условия эксплуатации: »-» о/"ч - температуры окружающей среды, С - относительная влажность воздуха, % не более | от +21 до +25 80 |
| Рабочие условия эксплуатации: - температуры окружающей среды, С - относительная влажность воздуха, % не более | от -10 до +50 80 |
| Примечание: (1) у - предел допускаемой основной приведенной погрешности | |
Таблица 3 - Технические характеристики
| Климатическое исполнение ПЭД | УХЛ 5.1 по ГОСТ 15150-69 |
| Г абаритные размеры ПЭД (длина х глубина х высота), мм, не более | 180 х 72 х 40 |
| Масса, кг, не более - ПЭД - ИВС | 0,8 0,8 |
| Средний срок службы ПЭД, лет | 12 |
| Наработка на отказ, ч | 100 000 |
| Потребляемая мощность, Вт, не более - ПЭД - ИВС | 2 2 |
наносится на корпус ПЭД и ИВС методом лазерной гравировки, на титульные листы руководство по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Кол-во, шт. | Примечание |
| Переносной эталон давления (ПЭД) | 14 | Количество ПЭД может быть изменено в соответствии с заказом |
| Измеритель выходных сигналов (ИВС) | 1 | В соответствии с заказом |
| Ноутбук или персональный компьютер | 1 | В соответствии с заказом |
| Носитель информации с программным обеспечением и документацией | 1 | |
| Пневматическое средство создания давления (ССД) | 1 | В соответствии с заказом |
| Г идравлическое средство создания давления (ССД) | 1 | В соответствии с заказом |
| Кабель связи ПЭД с ПК (USB) | 1 | В соответствии с заказом |
| Наименование | Кол-во, шт. | Примечание |
| Кабель для подключения и питания поверяемого датчика | 1 | Исполнение в соответствии с заказом |
| Руководство по эксплуатации ТЖИУ.422956.001 РЭ | 1 | |
| Методика поверки «Комплекты (калибраторы) переносные поверочные ТЖИУ.422956.001. Методика поверки. МП 202-016-2018» | 1 | |
| Паспорт ТЖИУ.422956.001 ПС | 1 |
осуществляется по документу МП 202-016-2018 «Комплекты (калибраторы) переносные поверочные ТЖИУ.422956.001. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.05.2018 г.
Основные средства поверки:
Манометры грузопоршневые МП-6; МП-60; МП-600 (Регистрационный № 52189-16) Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14)
Манометры абсолютного давления МПА-15 (Регистрационный № 4222-74) Калибратор давления пневматический «Метран 504 Воздух» (Регистрационный № 31057-09)
Калибратор давления пневматический «Метран 505 Воздух» (Регистрационный № 42701-09)
Калибраторы давления CPC 6000, CPC 8000 (Регистрационный № 42907-09) Калибраторы давления СРС 6050 (Регистрационный № 70999-18)
Манометры грузопоршневые CPB5800 (Регистрационный № 58446-14)
Манометры грузопоршневые CPB5000 (Регистрационный № 33079-08)
Калибратор универсальный Н4-16 (Регистрационный № 46627-11)
Калибратор универсальный Н4-6 (Регистрационный № 16690-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Нормативные документы, устанавливающие требования к комплектам (калибраторам) переносным поверочным ТЖИУ.422956.001
ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1106 Па
ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16^30 А Технические условия ТЖИУ.422956.001ТУ
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
