| Номер в госреестре | 72603-18 |
| Наименование СИ | Комплексы автоматизированные измерительно-вычислительные учета энергоресурсов |
| Обозначение типа СИ | ИКЭ Метролог |
| Изготовитель | АО "НПК РоТеК", г.Пушкино |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы автоматизированные измерительно-вычислительные учета энергоресурсов ИКЭ Метролог (далее - ИВК или комплекс), предназначены для:
- измерений и преобразований аналоговых электрических сигналов (сопротивление, сила постоянного тока и числоимпульсные сигналы) поступающих от первичных измерительных преобразователей (далее - ПИП) в значения физических величин с последующей обработкой, представлением и регистрацией информации;
- для организации диспетчеризации, коммерческого и технического учёта тепловой энергии;
- измерений параметров теплоносителя и окружающей среды;
- измерений количественных и качественных параметров потребления электрической энергии;
- дистанционного сбора немодифицированных данных с:
- расходомеров;
- датчиков температуры и давления;
- вычислителей, регистраторов;
- счетчиков воды, пара, электрической энергии и теплосчетчиков;
- получения и передачи не модифицированных данных из сторонних систем диспетчеризации;
- сбора данных мгновенных значений с приборов учета;
- автоматического опроса специализированных контроллеров (вычислителей-счетчиков) по всем измерительным каналам;
- обеспечения ручного или автоматизированного ввода данных;
- обеспечения цифровой подписи передаваемых массивов не модифицированных данных измерений и отчетов;
- хранения и ведения базы данных параметров энергоресурсов;
- поддержания единого системного времени;
- обеспечения доступа операторов к текущей и архивной информации в виде таблиц и графиков, отображаемых на экране и выводимых на печать.
Комплекс представляет собой многофункциональную, трехуровневую иерархическую структуру, состоящую из измерительных, связующих и вычислительных компонент, которые образуют измерительные каналы (ИК). В соответствии с классификацией по ГОСТ Р 8.596-2002 определяется как комплексный компонент измерительной системы.
Трехуровневая иерархическая структура состоит из следующих уровней:
- уровень измерений;
- уровень передачи данных;
- уровень сбора, обработки и хранения данных.
Уровень измерений состоит из контроллера, предназначенного для измерений аналоговых электрических сигналов (сопротивление, сила постоянного тока и числоимпульсные сигналы) поступающих от ПИП утвержденного типа и преобразований в значения физических величин с последующей обработкой, представлением и регистрацией информации, а также для получения и передачи измерительной информации по цифровым каналам связи (RS-232, RS-485, CAN, Ethernet, радиоинтерфейс).
Функциональные возможности комплекса, позволяют устанавливать на данном уровне средства измерений утвержденного типа, непосредственно передающие измерительную информацию на уровень передачи данных по цифровому интерфейсу, без дополнительных преобразований. Средства измерений и ПИП утвержденного типа не входят в комплект поставки комплексов.
На уровне передачи данных комплекса расположены технические средства сбора и/или приема-передачи данных, средства обеспечения данных и каналообразующее оборудование передающие данные (измерительная информация в цифровом коде) от уровня измерений к компонентам уровня сбора, обработки и хранения данных, по радиоканалам, линиям связи промышленной сети и сетям Ethernet для последующей их архивации и передачи по запросу на сервер и/или АРМ.
Уровень сбора, обработки и хранения данных комплекса представляет собой сервер или группу серверов (сервера сбора данных и архивирования), расположенных в центре обработки данных (ЦОД), АРМ администраторов на базе ARM или IBM-PC-совместимых серверов со специализированным программным обеспечением. Данный уровень позволяет передавать данные в информационные системы для последующей обработки, анализа и представления (в том числе системы АСУ ТП, системы MES и системы ERP). В качестве специализированного программного обеспечения ЦОД и для удаленного доступа к измерительной информации используется программное обеспечение «ИКЭ Метролог».
Система обеспечения единого времени формируется на всех уровнях комплекса, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. Синхронизация времени на приборах учета, вычислителях, регистраторах производится на программном уровне, если данную функцию поддерживает прибор.
Комплекс обеспечивает измерение, преобразование и представление в виде значений измеряемой физической величины, аналоговые сигналы от ПИП следующих видов:
- ПИП с выходными аналоговыми сигналами силы постоянного тока (в диапазон от 4 до 20 мА по ГОСТ 26.011);
- термопреобразователи сопротивления (комплекты термопреобразователей сопротивления) с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009;
- ПИП с числоимпульсными выходными сигналами.

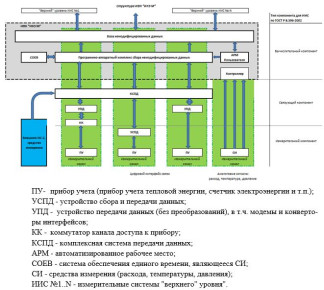

Структурная схема комплекса приведена на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящее в состав комплексов, «защищается» (опломбируется) в соответствии с технической документацией на него, все информационноизмерительные каналы, опломбируются в точках, где возможно несанкционированное воздействие на результаты измерений. Защита от несанкционированного доступа к базам данных осуществляется системой условных секретных комбинаций символов (паролей), ключей и программно-технических средств информационной безопасности.
Комплексы в зависимости от компоновки имеют следующую кодировку: ИВК «ИКЭ Метролог - РТК-ВТ8/Етегоше-2017. X. X. X X
Комплект для систем Standart - до 1000 изм. каналов Enterprise - до 60000 изм. каналов
Количество измерительных
каналов числоимпульсных сигналов (от 1 до 8)
Количество и тип серверов размещения
Количество измерительных каналов сопротивления (от 1 до 8)_
Количество измерительных каналов силы постоянного тока (от 1 до 8)_
Программное обеспечение комплексов состоит из резидентного и внешнего.
Резидентное программное обеспечение (далее - РПО) записывается в энергонезависимую память контроллера на этапе производства и не может быть изменено потребителем. РПО реализует функции контроля, управления, вычисления, диагностики и обмена информацией.
Внешнее программное обеспечение (далее - ВПО) комплексов устанавливается на сервер и/или АРМ. ВПО обеспечивает сбор, прием, передачу, обработку, хранение и визуализацию (отображение информации по каждому ИК) измерительной информации в режиме реального времени. Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализовано с помощью авторизации пользователя, паролей, ведения журнала событий и опломбирования комплекса и контроллера.
Идентификационные данные ВПО и РПО приведены в таблицах 1 и 2.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077 - 2014:
- для ВПО - «средний»;
- для РПО - «высокий».
Таблица 1 - Идентификационные данные ВПО комплекса
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ИКЭ Метролог |
| Номер версии (идентификационный номер) ПО | 4.17.3 |
| Цифровой идентификатор (контрольная сумма) | 0x21AA |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
Таблица 2 - Идентификационные данные РПО комплекса
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MT-TM01 |
| Номер версии (идентификационный номер) ПО | 6.54 |
| Цифровой идентификатор (контрольная сумма) | BF704428A06FE45359B2037ADBAA2C6E |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Основные метрологические и технические характеристики приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Параметры входов для подключения ПИП: - термопреобразователи сопротивления по ГОСТ 6651-2009 с номинальной статической характеристикой - ПИП с унифицированным токовым выходным сигналом силы постоянного тока, мА - с числоимпульсным выходным сигналом: - частота, Гц, не более | 100П; Pt100; Pt500 от 4 до 20 1000 Гц |
| Диапазон преобразования измеряемых аналоговых сигналов в значение температуры, °С | от -50 до +150 |
| Диапазон преобразования измеряемых аналоговых сигналов в значение давления, МПа | от 0 до 2,5 |
| Диапазон преобразования измеряемых аналоговых сигналов в значение объема и массы, м3 (т) | от 0 до 108 (от 0 до 108) |
| Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (числоимпульсный сигнал) и преобразования его в значение объема, импульс на 1000 импульсов | ±1 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения входных аналоговых сигналов (сопротивления) и преобразования их в значение температуры, °С | ±(0,2 + 0,0005-t) |
| Пределы допускаемой абсолютной погрешности измерения входных аналоговых сигналов (сопротивления) и преобразования их в значение разности температур, °С | ±(0,04 + 0,0005-Dt) |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерения входных аналоговых сигналов (силы постоянного тока) и преобразования в значение измеряемой физической величины, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,05 |
| Пределы допускаемой абсолютной погрешности синхронизации таймеров вычислителей и контроллеров с СОЕВ, с/сутки | ±5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С: | |
| - для серверов и/или АРМ | от +10 до +35 |
| - для контроллера | от +1 до +55 |
| - для остальных устройств | в соответствии с требованиями экс- |
| плуатационной документации | |
| - относительная влажность при температуре 35 °С, %, | |
| не более | 80 |
| - атмосферное давление, кПа | от 86,6 до 106,7 |
| Электропитание от сети переменного тока: | |
| - напряжение, В | 220,0 |
| - частота, Гц | 50,0 |
| Потребляемая мощность, В • А, не более | 300 |
| Габаритные размеры, мм, не более: | |
| - высота | 1800 |
| - ширина | 800 |
| - глубина | 820 |
| Масса, кг, не более | 230 |
наносится на лицевую панель шкафа комплекса (в том числе на его составные части) и титульные листы эксплуатационной документации типографским методом.
представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сервер | - | * |
| Комплект лицензий комплекса «ИКЭ Метролог» | SW «ИКЭ Метролог» | 1 экз. |
| NTP-сервер | - | * |
| Наименование | Обозначение | Количество |
| Контроллер/вычислитель | АЦМЕ.421453.103 | ** |
| Паспорт | АЦМЕ.411732.001 ПС | 1 экз. |
| Руководство по эксплуатации | АЦМЕ.411732.001 РЭ | 1 экз. |
| Методика поверки | МТТКЛ 0249 МП | 1 экз.*** |
| той заказа. в соответствии с необходимым количеством м виде. Допускается поставлять один экземпляр в | ||
| * Количество определяется кар ** Определяется картой заказа аналоговых входов. *** Поставляется в электронно один адрес отгрузки. | ||
осуществляется по документу МЦКЛ.0249.МП «Комплексы автоматизированные измерительновычислительные учета энергоресурсов ИКЭ Метролог. Методика поверки», утверждённому ЗАО КИП «МЦЭ» 13.07.2018 г.
Основные средства поверки:
- компаратор-калибратор универсальный КМ300, регистрационный номер 54727-13 в Федеральном информационном фонде по обеспечению единства измерений;
- мера электрического сопротивления постоянного тока многозначная Р3026-2, регистрационный номер 8478-91;
- генератор импульсов Г5-82, регистрационный номер 8598-82;
- частотомер Ч3-63, регистрационный номер 9084-83;
- секундомер электронный СЧЕТ-1М, регистрационный номер 40929-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
представлены в эксплуатационном документе.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 56942-2016 Автоматизированные измерительные системы контроля и учета тепловой энергии. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
АЦМЕ.411732.001 ТУ Комплексы автоматизированные измерительно-вычислительные учета энергоресурсов ИКЭ Метролог. Технические условия
