| Номер в госреестре | 72605-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС, РГСД |
| Изготовитель | Общество с ограниченной ответственностью "АЗС Компани" (ООО "АЗС Компани"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС, РГСД (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их или сливе из них нефти и нефтепродуктов.
Резервуары представляют собой горизонтальный стальной цилиндрический сосуд с коническими днищами, сверху оснащенный технологическим отсеком. Технологический отсек резервуаров служит для установки запорной арматуры, подсоединения технологических трубопроводов, подсоединения входных и выходных линий.
Резервуары выпускаются в модификациях: РГС - с одностенным или РГСД - с двустенным корпусом. Конструктивно резервуары обеих модификаций могут производиться односекционными или двухсекционными, для наземной или подземной установки, в теплоизолированном кожухе или без него.

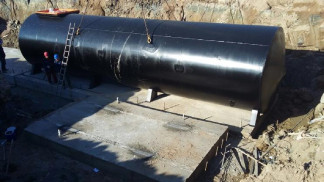

Общие виды резервуаров представлены на рисунке 1.
Пломбирование резервуаров не предусмотрено.
а) б)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| РГС; РГСД 10 | РГС; РГСД 20 | РГС; РГСД 25 | РГС; РГСД 30 | РГС; РГСД 40 | РГС; РГСД 50 | РГС; РГСД 50-2 | РГС; РГСД 60 | РГС; РГСД 75 | |
| Номинальная вместимость, м3 | 10 | 20 | 25 | 30 | 40 | 50 | 25+25 | 60 | 75 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,25 | ||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| РГС; РГСД 10 | РГС; РГСД 20 | РГС; РГСД 25 | РГС; РГСД 30 | РГС; РГСД 40 | РГС; РГСД 50 | РГС; РГСД 50-2 | РГС; РГСД 60 | РГС; РГСД 75 | |
| Кол-во секций | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 |
| Габаритные размеры, мм, не более - диаметр - длина | 2800 2910 | 2800 5160 | 2800 6160 | 2800 7410 | 2800 9660 | 2800 11660 | 2800 11660 | 2800 11900 | 3240 13700 |
| Объем межстеночного пространства, м3, не более | 0,6 | 0,75 | 0,83 | 0,9 | 1,1 | 1,3 | 1,6 | 1,4 | 1,6 |
| Масса резервуара, кг, не более | 3600 | 5150 | 5400 | 7000 | 7600 | 10000 | 10400 | 12450 | 15000 |
| Условия эксплуатации для всех модификаций: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - максимальное избыточное давление, МПа | от -60 до +40 98 от 84 до 106 0,07 | ||||||||
| Средний срок службы, лет | 10 | ||||||||
наносится на титульный лист паспорта печатным способом, а также на информационную табличку, размещенную в технологическом отсеке, методом гравировки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГСХХ-Х; РГСДХХ-Х | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС; РГСД. Паспорт | ДАНМ.735591.008ПС | 1 шт. |
| Руководство по эксплуатации | ДАНМ735591.004РЭ | 1 шт. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности (регистрационный номер 60606-15), верхний предел измерений 50 м;
- рулетка измерительная, 2-го класса точности по ГОСТ 7502-98, погрешность ±(0,3+0,15(L-1)) мм, где L - число полных и не полных метров в отрезке;
- линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений от 0 до 500 мм;
- толщиномер ультразвуковой УТ-111 (регистрационный номер 44173-10);
- комплекс градуировки резервуаров «ТОКАР» (регистрационный номер 33536-06);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до плюс 50 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке на резервуар.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ТУ 28.99.39-04-25193690-2018 «Резервуары стальные горизонтальные цилиндрические РГС, РГСД»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
