Расходомеры газа ультразвуковые FGM 160, 72610-18

72610-18
Расходомеры газа ультразвуковые FGM 160 (далее - расходомеры) предназначены для измерений объемного расхода, объема газа в рабочих и стандартных условиях, массового расхода (без нормирования погрешности) различных агрессивных и неагрессивных газов, в том числе попутного нефтяного и факельных газов.
Карточка СИ
Номер в госреестре 72610-18
Наименование СИ Расходомеры газа ультразвуковые
Обозначение типа СИ FGM 160
Изготовитель Компания "FLUENTA AS", Норвегия, производственный филиал "Masteres Sp. z.o.o.", Польша
Год регистрации 2018
Срок свидетельства 20.09.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры газа ультразвуковые FGM 160 (далее - расходомеры) предназначены для измерений объемного расхода, объема газа в рабочих и стандартных условиях, массового расхода (без нормирования погрешности) различных агрессивных и неагрессивных газов, в том числе попутного нефтяного и факельных газов.

Описание

Принцип действия расходомеров основан на время-импульсном методе измерения расхода газа. Он заключается в измерении времени прохождения ультразвуковых импульсов по направлению потока газа в трубопроводе и против него. Возбуждение ультразвуковых импульсов производится датчиками, которые устанавливаются на прямолинейный участок трубопровода соосно под углом к оси трубопровода.

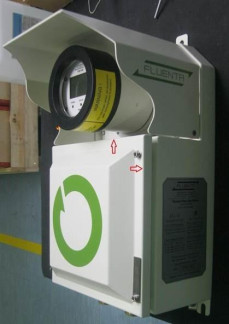

Конструктивно расходомер состоит из двух ультразвуковых датчиков, осуществляющих передачу и прием ультразвуковых сигналов и устанавливаемых на трубопроводе, а также полевого компьютера, подключаемого к датчикам посредством кабелей, содержащего местный пульт управления со встроенным жидкокристаллическим экраном.

В состав расходомеров могут также входить датчики температуры Rosemount 3144P (регистрационный № 63889-16) и давления газа Rosemount 3051Т (регистрационный № 14061-15).

В стандартном исполнении расходомер поддерживает следующие выходные сигналы:

-    6 аналоговых выходов 4-20 мА;

-    HART-выход;

-    импульсный выход;

-    частотный выход;

-    RS422 / RS485;

-    2-/4-х жильный протокол Modbus;

-    Fieldbus,

В специальном исполнении возможно оснащение расходомера выходом по протоколу TCP-IP через дополнительный конвертер.

На дисплей полевого компьютера расходомера или любые выходы могут выводиться следующие величины (в единицах системы СИ и других):

-    объемный расход газа в рабочих условиях, приведенный к нормальным условиям (0°C, 101,325 кПа) или к стандартным условиям (20°C, 101,325 кПа);

-    массовый расход и масса газа (без нормирования погрешности);

-    молярная масса газа (без нормирования погрешности);

-    плотность газа в нормальных условиях (без нормирования погрешности);

-    плотность газа в рабочих условиях (без нормирования погрешности);

-    давление газа;

-    температура газа;

-    скорость звука в газе (по расширенному протоколу ModBus, без нормирования погрешности);

-    скорость потока газа (по расширенному протоколу Modbus).

Питание расходомеров в зависимости от исполнения обеспечивается:

-    в стандартном исполнении (20-32 В постоянного тока);

-    в специальном исполнении через преобразователь переменного тока в корпусе Exd, с солнцезащитным экраном.

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) производит считывание сигналов ультразвуковых датчиков, преобразует их в цифровую форму для последующей обработки с использованием параметров настройки. По окончании измерений формируется выходной частотный сигнал, пропорциональный результату измерений, и происходит переход к следующему циклу работы.

Конструкция расходомеров исключает возможность несанкционированного влияния на ПО расходомеров и измерительную информацию. Защита встроенного ПО реализована с помощью многоуровневой парольной защиты.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

DSP

P&T

I/O

UFM Manager

Номер версии (идентификационный номер) ПО

не ниже 0.058

не ниже 0.257

не ниже 1.007

не ниже 1.015

Цифровой идентификатор ПО

-

-

-

-

Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью расходомеров.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр условного прохода (Ду), мм

от 150 до 1800

Диапазон показаний скорости потока газа, м/с

от 0,03 до 120

Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч

от SVmin-3600 до SVmax'3600, где S - площадь поперечного сечения трубопровода, м2;

Vmin и Vmax - наименьшая и наибольшая скорости потока газа, м/с

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа в рабочих условиях, %

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным или нормальным условиям**, %

-    при применении преобразователей температуры с абсолютной погрешностью не более ±0,2 °С и преобразователей абсолютного давления с приведенной к верхнему пределу измерений давления погрешностью не более 0,5 %***

-    без применения датчиков температуры и давления

±2,5 (±1,0*)

±2,5 (±1,0*) ±5

* по заказу

** с учетом относительной погрешности приведения объемного расхода и объема газа к стандартным или нормальным условиям

*** верхний предел измерений давления преобразователем давления должен соответствовать максимальному давлению в трубопроводе

Наименование характеристики

Значение

Степень защиты от воздействия окружающей среды:

- полевой компьютер

IP66

- ультразвуковые датчики

IP66

Напряжение питания постоянного тока, В

от 20 до 32

Потребляемая мощность, Вт, не более

13

Г абаритные размеры полевого компьютера, мм, не более глубина

290

ширина

280

высота

470

Условия эксплуатации:

Диапазон температур измеряемой среды, °С Диапазон температур окружающей среды, °С Рабочее давление газа в трубопроводе, кПа

от -70 до +145 от -40 до +60 от 80 до 1000 (2000*)

Масса полевого компьютера, кг, не более

18

Средняя наработка на отказ, ч

87600

Полный срок службы, лет

25

Маркировка взрывозащиты:

-    полевой компьютер

-    ультразвуковые датчики

1Ex de [ia Ga] IIC T6 Gb 0Ex ia IIC Т4/Т5/Т6 Ga

*-без нормирования погрешности

Знак утверждения типа

наносится на титульный лист паспорта или руководства по эксплуатации расходомера методом печати и на корпус полевого компьютера методом наклейки

Комплектность

Таблица 4-Комплектность средства измерений

Наименование

Обозначение

Коли

чество

Примечание

Расходомер газа ультразвуковой, в составе:

FGM 160

1 шт.

Полевой компьютер

FGM 160

1 шт.

Ультразвуковые датчики

TFS ultrasonic sensor

2 шт.

Кабели соединительные датчиков ультразвуковых

RFOU(i)

2 шт.

Длина кабелей от 3 до 50 м в зависимости от заказа

Барьер искрозащиты

-

1 шт.

Поставляется по специальному заказу

Монтажный комплект

-

1 шт.

Поставляется по специальному заказу

Датчик температуры

Rosemount 3144P

1 шт.

Поставляется по специальному заказу

Датчик давления

Rosemount 3051Т

1 шт.

Поставляется по специальному заказу

Конвертер TCP-IP

MOXA MGate™ MB3180 или аналог

1 шт.

Поставляется по специальному заказу

Ящик упаковочный

-

1шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 2550-0303-2018

1 экз.

Поверка

осуществляется по документу МП 2550-0303-2018 «ГСИ. Расходомеры ультразвуковые FGM 160. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 08 февраля 2018 г.

Основные средства поверки:

установка поверочная расходомерная 1-го разряда по ГОСТ Р 8.618-2014 с диапазоном измерений объемного расхода не меньше диапазона поверяемого расходомера.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

Техническая документация фирмы-изготовителя
