| Номер в госреестре | 72612-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | ООО "Курганский завод химического машиностроения", г.Курган |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-20000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 20000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Листы изготовлены из стали марки 09Г2С-12.
Днище резервуара - коническое с уклоном 1:100 от центра к окрайке.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-20000 с заводскими номерами 8705Т0001, 8705Т0002, 8719Т0001 расположены на товарно-сырьевом производстве АО «ТАНЕКО», 423570, Республика Татарстан, г. Нижнекамск, Промзона.

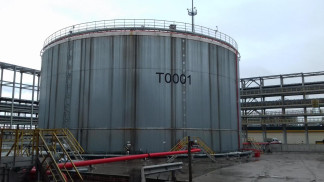

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-20000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | - 50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-20000 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-20000 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Методика поверки | МП 0782-7-2018 | 1 экз. |
осуществляется по документу МП 0782-7-2018 Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000, РВС-20000. Методика поверки, утвержденному ФГУП «ВНИИР» 18 июня 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- тахеометр электронный Leica FlexLine TS02 plus (регистрационный номер 65933-16). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-20000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 23.11.2024 |
