Номер в госреестре | 72618-18 |
Наименование СИ | Резервуары стальные вертикальные цилиндрические |
Обозначение типа СИ | РВСП-200, РВСП-1000, РВС-2000, РВСП-2000 |
Изготовитель | ООО "Самарский завод нефтяного резервуарного оборудования", г.Самара |
Год регистрации | 2018 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-200, РВСП-1000, РВС-2000, РВСП-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВСП-200, РВСП-1000, РВС-2000, РВСП-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВСП-200 №№ 8, 9, РВСП-1000 №№ 1, 2, 4, РВС-2000 №№ 12, 13, РВСП-2000 №№ 3, 11, 12.1, 16 расположены:
Российская Федерация, Брянская обл., г. Клинцы, ул. Складочная, д. 2, АО «Брянскнефтепродукт» (РВСП-200 №№ 8, 9, РВСП-1000 №№ 1, 2, 4, РВС-2000 №№ 12, 13 РВСП-2000 №№ 3, 16);
Российская Федерация, Брянская обл., г. Брянск пр-т Московский, д. 131 А, АО «Брянскнефтепродукт» (РВСП-2000 №№ 11, 12.1).

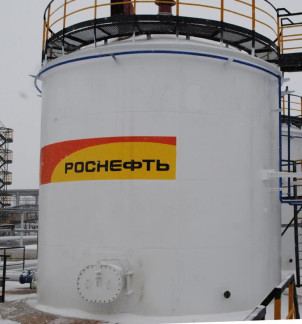

Общий вид резервуаров стальных вертикальных цилиндрических РВСП-200, РВСП-1000, РВС-2000, РВСП-2000 представлен на рисунке 1 - 3.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-200, РВСП-1000, РВС-2000, РВСП-2000 не предусмотрено.
Таблица 1 - Метрологические характе | ристики | |||
Наименование характеристики | Значение | |||
РВСП-200 | РВСП-1000 | РВС-2000 | РВСП-2000 | |
Номинальная вместимость, м3 | 200 | 1000 | 2000 | 2000 |
Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: | |
- температура окружающего | |
о/~' воздуха, С | от -50 до +50 |
- атмосферное давление, кПа | от 84,0 до 106,7 |
Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВСП-200 | 2 шт. |
Резервуар стальной вертикальный цилиндрический | РВСП-1000 | 3 шт. |
Резервуар стальной вертикальный цилиндрический | РВС-2000 | 2 шт. |
Резервуар стальной вертикальный цилиндрический | РВСП-2000 | 4 шт. |
Паспорт | - | 11 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-200, РВСП-1000, РВС-2000, РВСП-2000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Зарегистрировано поверок | 6 |
Поверителей | 2 |
Актуальность данных | 06.11.2024 |
