| Номер в госреестре | 72626-18 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-40 |
| Изготовитель | ОАО "Нефтехиммаш", г.Кумертау |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-40 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 40 м , подземного расположения.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки и двух днищ.
Цилиндрическая стенка выполнена из стали марки 09Г2С.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуар стальной горизонтальный цилиндрический РГС-40 с заводским номером М9363 расположен на ПСП ООО «Газпромнефть-Хантос», Тюменская область, Уватский район, с. Демьянское, ул. Нагорная, 17.

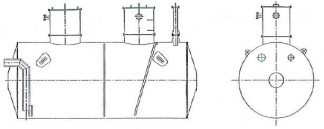

Общий вид эскиза резервуара стального горизонтального цилиндрического РГС-40 представлен на рисунке 1.
Рисунок 1 - Общий вид эскиза резервуара РГС-40
Пломбирование резервуара стального горизонтального цилиндрического РГС-40 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-40 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт | РГС-40 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочий эталон 2 разряда единиц объемного расхода жидкости по Приказу Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-40
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
