Государственный реестр средств измерений

Резервуар вертикальный стальной цилиндрический РВС-2000, 72630-18

72630-18
Резервуар вертикальный стальной цилиндрический РВС-2000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 72630-18
Наименование СИ Резервуар вертикальный стальной цилиндрический
Обозначение типа СИ РВС-2000
Изготовитель АО "Газпромнефть-Терминал", г.Новосибирск
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар вертикальный стальной цилиндрический РВС-2000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара вертикального стального цилиндрического РВС-2000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар вертикальный стальной цилиндрический РВС-2000 с заводским номером 39 расположен на территории Новокузнецкой нефтебазы, Кемеровская область, г. Новокузнецк, Куйбышевский район, улица Полевая, 34.

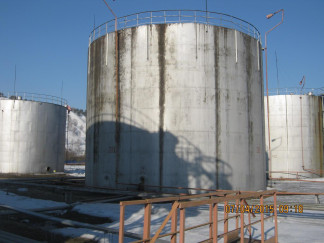

Общий вид резервуара вертикального стального цилиндрического РВС-2000, представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значения

РВС-2000

Номинальная вместимость, м3

2000

Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %

±0,20

Таблица 2 - Основные технические характеристики

Наименование параметра

Значения

РВС-2000

Условия эксплуатации:

°

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический РВС-2000

РВС-2000

1 шт.

Паспорт

-

1 экз.

Г радуировочная таблица

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2 класса точности Р100У3К, предел измерений от 0 до 100 м, регистрационный номер в Федеральном информационном фонде средств измерений (далее - регистрационный номер) 51171-12;

-    рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер 55464-13;

-    толщиномер ультразвуковой А1207, зав. № 138202, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;

-    термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;

-    нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпромнефть». Регистрационный номер ФР.1.29.2015.21897.

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация АО «Газпромнефть-Терминал»

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.11.2024
