| Номер в госреестре | 72632-18 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | СЕ207 |
| Изготовитель | Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»), г. Ставрополь |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные СЕ207 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.
Счетчики предназначены для внутренней установки в зависимости от исполнения корпуса.
Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, датчики тока (шунты и/или трансформаторы тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками, индикаторы функционирования.
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
В зависимости от настройки счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в тарифных программах счетчика.
Счетчики в зависимости от исполнения и настройки обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:
- количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет.
- графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;
- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;
- среднеквадратического значения напряжения;
- среднеквадратических значений тока по фазе и/или нулю;
- активной мощности по фазе и / или нулю;
- реактивной мощности по фазе и / или нулю;
- полной мощности по фазе и / или нулю;
- коэффициента мощности по фазе и / или нулю;
- частоты измерительной сети;
- для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» с характеристиками процесса измерений по ГОСТ 30804.4.30-2013, указанными в таблице 4:
- прерывания напряжения;
- глубины последнего и не менее 11 предыдущих провалов напряжения;
- длительности последнего и не менее 11 предыдущих провалов напряжения;
- последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;
- длительности последнего и не менее 11 предыдущих перенапряжений;
- отрицательного и положительного отклонения напряжения электропитания;
- отклонения частоты;
- оценки соответствия качества электроэнергии нормам в соответствии с ГОСТ 321442013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам отмечен знаком «*» в таблице 6.
В качестве основного интервала времени используемого при объединении результатов измерений показателей качества электроэнергии, используется интервал кратный 20 мс времени счетчика, несинхронизированный с периодом основного тона сигнала напряжения.
В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (модификация Q) и (или) реле сигнализации (модификация S).
Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.
Счетчики исполнения F обеспечивают фиксацию электромагнитных воздействий.
Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).
Счетчики имеют оптические испытательные выходы (индикаторы работы).
Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.
Счетчики исполнения D поставляются с дополнительным индикаторным устройством, осуществляющим обмен информацией со счетчикам по интерфейсу удаленного доступа.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и/или интерфейсы удаленного доступа, в зависимости от исполнения счетчика.
Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.
Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протокол ModBus, протокол SMP.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools» (далее -программа обслуживания).
Структура условного обозначения модификаций счетчиков приведена на рисунке 1.

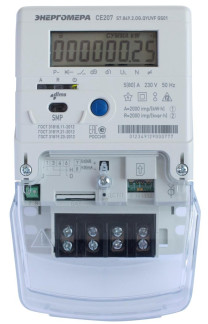

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
СЕ207 ХХ.ХХХ.Х.ХХХ.ХХХ ХХХ
_ Обозначение встроенного модуля связи, при его
наличии, а также обозначение протокола обмена (при необходимости).
- Дополнительные функции:
См. таблицы 1 и 2.
-Интегрированные интерфейсы связи:
См. таблицы 1 и 2.
-Количество измерительных элементов:
1 - счетчик с одним датчиком тока (в цепи фазы);
2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали).
-Базовый или номинальный (максимальный) ток:
«5» - 5 (60) А;
«6» - 5 (100) А;
«8» - 10(100) А;
«9» - 5 (80) А.
- Номинальное напряжение:
«4» - 230 В.
Класс точности:
«1» - 1 по активной энергии;
«7»- 1/1 по активной/реактивной энергии;
«8» - 1/2 по активной/реактивной энергии.
-Тип и номер корпуса:
S7 - для установки в щиток;
R7 - для установки на рейку.
Рисунок 1 - Структура условного обозначения счетчиков
| № п/п | Обозначение | Интерфейс |
| 1 | O | Оптический порт |
| 2 | I | Ма (инфракрасный) |
| 3 | A | RS485 |
| 4 | E | RS232 |
| 5 | M | MBUS |
| 6 | P | PLC |
| 7 | R1 | Радиоинтерфейс со встроенной антенной |
| 8 | R2 | Радиоинтерфейс с внешней антенной |
| 9 | R3 | Радиоинтерфейс с возможностью переключения на работу с внутренней или внешней антенной |
| 10 | G | GSM |
| 11 | B | USB |
| 12 | C | Картоприемник |
| 13 | N | Ethernet |
| 14 | W | WiFi |
| 15 | K | Клавиатура |
| 16 | T | Bluetooth |
| 17 | F | NFC |
| 18 | D | RFID |
Таблица 2
| № п/п | Обозначение | Дополнительная функция |
| 1 | Q | Реле управления нагрузкой потребителя |
| 2 | S | Реле сигнализации |
| 3 | D | Внешний дисплей |
| 4 | U | Показатели качества электрической энергии |
| 5 | V | Электронные пломбы |
| 6 | L | Подсветка жидкокристаллического индикатора |
| 7 | F | Датчик электромагнитного воздействия |
| 8 | N | Внешнее питание интерфейса |
Рисунок 3 - Общий вид счетчика CE207 R7
1 - место нанесения знака поверки;
2 - место пломбы электроснабжающей организации.
По своей структуре программное обеспечение (далее - ПО) счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние ПО на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 5.
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии однофазных многофункциональных СЕ207 указаны в таблице 3.
Таблица 3
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | 2070 | 2071 | 2072 | 2073 |
| Номер версии (идентификационный номер) ПО | 1 | |||
| Цифровой идентификатор ПО | 31BF | A379 | DDAC | E87F |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Основные метрологические и технические характеристики счетчиков указаны в таблицах
4-7.
Таблица 4 - Метрологические характеристики
| Наименование параметра | Значение |
| Класс точности по активной энергии (мощности*) по ГОСТ 31819.21-2012 | 1 |
| Класс точности по реактивной энергии (мощности*) по ГОСТ 31819.23-2012 | 1 или 2 |
| Номинальное напряжение, В | 230 |
| Базовый ток (максимальный ток), А | 5(60); 5(80); 5(100) или 10(100) |
| Стартовый ток (чувствительность), мА - для счётчиков с базовым током (максимальным током) 5(60)А; - для остальных счётчиков | 10 20 |
| Частота измерительной сети, Гц | от 47,5 до 52,5 |
| Пределы допускаемой основной относительной погрешности при измерении полной мощности, % | В соответствии с таблицей 5 |
| Диапазон измерений напряжения переменного тока, В | от 172,5 до 264,5 |
| Пределы допускаемой основной относительной погрешности при измерении среднеквадратических значений напряжений, % | ±0,5 |
| Диапазоны измерений силы переменного тока, А - для счетчиков 5 (60) А; - для счетчиков 5 (80) А; - для счетчиков 5 (100) А; - для счетчиков 10 (100) А | от 0,25 до 60 от 0,25 до 80 от 0,25 до 100 от 0,25 до 100 |
| Пределы допускаемой основной относительной погрешности при измерении среднеквадратических значений силы тока, % | ±2,0 |
| Пределы допускаемой абсолютной погрешности при измерении частоты напряжения сети, Гц | ±0,05 |
| Диапазон измерений коэффициента мощности cos ф | от 0,8 (емк.) до 1,0 до 0,5 (инд.) |
| Наименование параметра | Значение |
| Пределы допускаемой абсолютной погрешности при измерении коэффициента мощности cos ф | ±0,05 |
| Средний температурный коэффициент при измерении токов и напряжения, %/К | ±0,05 |
| Пределы основной абсолютной погрешности точности хода часов, с/сутки | ±0,5 |
| Пределы дополнительной абсолютной погрешности точности хода часов при отключенном питании, с/сутки | ±1,0 |
| Пределы дополнительной погрешности точности хода часов при изменении температуры окружающей среды, с/(°С- сутки) - в диапазоне от -10 до +45 °С; - в диапазоне от -40 до +70 °С | ±0,15 ±0,2 |
Таблица 5 - Пределы допускаемой основной относительной погрешности при измерении полной мощности 5s_
| Значение силы переменого тока, А | Пределы допускаемой относительной погрешности при измерении полной мощности, % | |
| Класс точности по активной/реактивной энергии | ||
| 1/1 | 1/2 | |
| 0,05 1б < I < 0,10 1б | ±1,5 | ±2,5 |
| 0,10 1б < I < 1макс | ±1,0 | ±2,0 |
Таблица 6 - Пределы допускаемых погрешностей при измерении показателей качества электроэнергии_
| Наименование параметра | Диапазон измерений | Пределы допускаемых погрешностей измерений |
| Отрицательное отклонение напряжения электропитания 5U(-)* | от 0 до 25 В | относительная ±0,5 % |
| Положительное отклонение напряжения электропитания 5U(+) * | от 0 до 15 В | относительная ±0,5 % |
| Г лубина провала напряжения | от 0 до 25 В | относительная ±0,5 % |
| Длительность прерывания напряжения | от 1 до 3 109 с | абсолютная ±2 с |
| Максимальное значение напряжения при перенапряжении | от 172,5 до 264,5 В | относительная ±0,5 % |
| Длительность перенапряжения | от 2 до 60 с | абсолютная ±2 |
| Длительность провала напряжения Д^ | от 2 до 60 с | абсолютная ±2 |
| Отклонение частоты ДР | от -2,5 до +2,5 Гц | абсолютная ±0,05 Гц |
| Примечание: * - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013. | ||
| Наименование параметра | Значение |
| Диапазон рабочих температур окружающего воздуха, °С | от -40 до +70 |
| Диапазон значений постоянной счетчика, имп./(кВтч) (имп./(кварч) | от 400 до 4800 |
| Полная мощность, потребляемая каждой цепью тока, при базовом токе, В-А, не более: - для счетчиков модификации Q; - для остальных счетчиков | 0,5 0,05 |
| Полная (активная) мощность, потребляемая цепью напряжения счетчика (без учета потребления модулей связи) при номинальном значении напряжения, В-А (Вт), не более | 10 (1) |
| Активная мощность потребления модулей связи, Вт, не более | 3,0 |
| Длительность хранения информации при отключении питания, лет, не менее | 30 |
| Длительность учета времени и календаря при отключенном питании, лет, не менее | 16 |
| Число тарифов, в зависимости от исполнения, не менее | 4 |
| Число временных зон тарифной программы в сутках, не менее | 12 |
| Интервалы усреднения значений графиков (профилей) нагрузки, мин | от 1 до 60 |
| Архивы показаний учитываемых видов энергии при смене, не менее: - суток; - месяцев или расчетных периодов | 36 12 |
| Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) | до 2 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012: - для счетчиков активной энергии; - для счетчиков активно/реактивной энергии | 1 2 |
| Скорость обмена по интерфейсам, в зависимости от используемого канала связи, бит/с | от 300 до 19200 |
| Скорость обмена через оптический порт, бит/с | от 300 до 19200 |
| Масса счетчика, кг, не более | 1,0 |
| Габаритные размеры корпуса (высотахширинахглубина), мм, не более: - для R7; - для S7 | 129x90x62 200x122x73 |
| Средняя наработка на отказ, ч, не менее | 280 000 |
| Средний срок службы, лет, не менее | 30 |
наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность счетчиков приведена в таблице 8.
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный многофункциональный СЕ207 | 1 | |
| Руководство по эксплуатации | САНТ.411152.194 РЭ | 1 |
| Формуляр | САНТ.411152.194 ФО | 1 |
| Методика поверки и(поставляется по требованию потребителя) | САНТ.411152.194 Д1 | 1 |
осуществляется по документу САНТ.411152.194 Д1 «Счетчики электрической энергии однофазные многофункциональные СЕ207. Методика поверки», утвержденному ФГУП «ВНИИМС»
13.06.2018 г.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100 (регистрационный №37901-14);
- секундомер электронный Интеграл С-01 (регистрационный № 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на винт, расположенный на лицевой панели корпуса счетчика, давлением пломбира на стальную или пластиковую пломбу, а также в формуляр счетчика в виде оттиска поверительного клейма или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ IEC 61038-2011 Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени
ГОСТ Р МЭК 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 26.51.63-130-63919543-2017 Счетчики электрической энергии однофазные многофункциональные СЕ207. Технические условия
