Государственный реестр средств измерений

Фурье-спектрофотометры инфракрасные IRSpirit-L и IRSpirit-T, 72634-18

72634-18
Фурье - спектрофотометры инфракрасные IRSpirit-L и IRSpirit-T (далее -спектрофотометры) предназначены для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном (ИК) диапазоне.
Карточка СИ
Номер в госреестре 72634-18
Наименование СИ Фурье-спектрофотометры инфракрасные
Обозначение типа СИ IRSpirit-L и IRSpirit-T
Изготовитель "Shimadzu Corporation", Япония; Заводы-изготовители: Фирма "Shimadzu Manufacturing Inc.", США; Фирма "Shimadzu Instruments Manufacturing, Сo., ltd.", Китай
Год регистрации 2018
Срок свидетельства 27.09.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Фурье - спектрофотометры инфракрасные IRSpirit-L и IRSpirit-T (далее -спектрофотометры) предназначены для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном (ИК) диапазоне.

Описание

Принцип действия спектрофотометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрофотометра лежит интерферометр Майкельсона.

Луч от источника излучения отражается коллиматором (сферическим зеркалом), преобразовывается в параллельный пучок и направляется в интерферометр. Спектрофотометры оснащены интерферометром Майкельсона с углом падения 30°. Поступивший в интерферометр инфракрасный пучок разделяется делителем лучей на два, направляемые на подвижное и неподвижное зеркала. Каждый из отраженных пучков претерпевает интерференцию на делителе лучей. Неподвижное зеркало имеет функцию автоматического выравнивания, которая поддерживает эффективность максимальной интерференции. Посредством собирающего зеркала параллельный инфракрасный пучок формирует изображение источника излучения в центре кюветного отделения. Образец устанавливают в центр кюветного отделения, а затем производят измерение. Пучок, прошедший сквозь образец, отражается собирающим зеркалом и фокусируется на детекторе, а потом регистрируется в качестве интерферограммы, которая представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.

Между интерферометром и кюветным отделением расположено окошко кюветного отделения, через которое ИК-луч попадает с интерферометра на образец. Оно может быть изготовлено либо из KBr с влагозащитным покрытием, либо из KRS-5.

Конструктивно спектрофотометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

Спектрофотометры модели IRSpirit-L оснащены детектором детектором LiTaO3, спектрофотометры модели IRSpirit-T - детектором DLATGS с контроллером температуры, чувствительность которого выше.

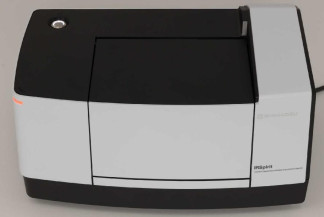

Общий вид спектрофотометров с обозначением места нанесения знака поверки представлен на рисунке 1.

Пломбирование спектрофотометров не предусмотрено.

Программное обеспечение

В спектрофотометрах используется программное обеспечение (ПО) LabSolutions IR, предназначенное для настройки параметров измерения и проверки рабочего состояния прибора, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по стандартам и расчёта концентрации различных органических и неорганических веществ, печати и сохранения результатов анализа.

Уровень защиты программного обеспечения «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LabSolutions IR

Номер версии (идентификационный номер) ПО

не ниже 2.02

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

IRSpirit-L

IRSpirit-Т

Спектральный диапазон по шкале волновых чисел, см-1:

-    стандартный

-    для среднего ИК-диапазона

-    для ближнего ИК-диапазона

от 7800 до 537 от 3100 до 537 от 7800 до 4000

Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1

±1,5

Спектральное разрешение, см-1

2, 4, 8, 16

Отношение сигнал/шум, не менее:

-    разрешение 4 см-1, интегрирование в течение одной минуты, около 2200 см-1, пик к пику, аподизация Square-Triangle

-    окно кюветного отделения из KBr

-    окно кюветного отделения из KRS-5

13000:1

10000:1

30000:1

23000:1

Наименование характеристики

Значение

Спектральный диапазон показаний по шкале волновых чисел, см-1

от 7800 до 350

Спектральное разрешение, см-1

0,9; 2; 4; 8; 16

Параметры электрического питания: - напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

50/60

Потребляемая мощность, В А, не более

75

Габаритные размеры, мм, не более: - высота

210

- ширина

390

- длина

250

Масса, кг, не более

8,5

Условия эксплуатации:

»-» о/"ч

- температура окружающей среды, С

от +10 до +35

- относительная влажность, %, не более

70

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрофотометра методом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Фурье - спектрофотометр инфракрасный IRSpirit-L/IRSpirit-T

-

1 шт.

Пленка полистирола

-

1 шт.

USB-кабель

-

1 шт.

Силикагель

-

1 шт.

Окошко кюветного отделения KBr/KRS-5*

-

1 шт.

Сетевой шнур на 125 В/ на 250В*

-

1 шт.

CD-диск с программным обеспечением

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 023.Д4-18

1 экз.

* Модификация определяется по запросу Заказчика

Поверка

осуществляется по документу МП 023.Д4-18 «ГСИ. Фурье - спектрофотометры инфракрасные IRSpirit-L и IRSpirit-T. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 20 марта 2018 г.

Основные средства поверки:

- мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67321-17), основные метрологические характеристики:

спектральный диапазон по шкале волновых чисел: от 3100 до 537 см-1; номинальные значения воспроизведения волновых чисел, соответствующих минимальным ординатам линий пропускания и их допускаемые отклонения, см-1: 3082±10; 3060±10; 2849±10; 1943±10; 1802±10; 1601±10; 1154±10; 1028±10; 841±10; 540±10;

пределы допускаемой абсолютной погрешности воспроизведения волновых чисел, соответствующих минимальным ординатам линий пропускания ±0,5 см-1.

- мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61340-15), основные метрологические характеристики:

спектральный диапазон: от 12000 до 4000 см-1;

номинальные значения характеристических полос поглощения (при Т=250С), см-1: 5138,5±10; 6805,3±10; 7313,8±10; 8179,4±10; 9294,1±10; 10245,6±10;

пределы допускаемой основной абсолютной погрешности измерения полос поглощения ±0,5 см-1.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус спектрофотометра (место нанесения указано на рисунке 1)

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Shimadzu Corporation», Япония
