| Номер в госреестре | 72635-18 |
| Наименование СИ | Преобразователи перемещений (деформаций) контактные |
| Обозначение типа СИ | 4124 |
| Изготовитель | Компания Applied Test Systems, США |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещений (деформаций) контактные 4124 (далее - преобразователи) предназначены для измерения перемещений (деформаций) при испытаниях различных материалов на растяжение при высоких температурах образца материала.
Принцип действия преобразователей основан на измерении перемещения захватов, соответствующего удлинению испытываемого образца.
Конструктивно преобразователи состоят из рамы со штоками, изготовленными из высокотемпературного сплава с единым коэффициентом температурного расширения, что позволяет проводить измерения при высоких температурах образца. На одной стороне штоков установлены захваты, в которые на определенной базовой длине закрепляется образец. С другой стороны штоков установлены площадки, в которых закреплены два датчика перемещения.
Датчик перемещения представляет собой устройство, преобразующее перемещение измерительных рычагов в пропорциональный ему электрический сигнал. Сигнал от датчиков поступает на контроллер, где преобразуется в цифровой сигнал, пропорциональный удлинению образца. Полученный сигнал передается на блок индикации или компьютер. Преобразователи работают в составе машин испытательных «Tinius Olsen».
Преобразователи выпускаются в четырех модификациях, отличающихся диапазоном измерений и базовой длиной.
Пломбирование преобразователей перемещений (деформаций) контактных 4124 не предусмотрено.

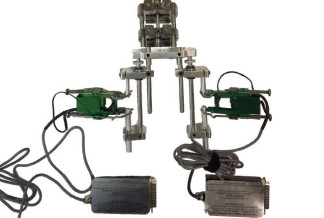

Общий вид преобразователей приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 4124/3542-25M | 4124/3542-25S | 4124/3542-50M | 4124/3542-50S | |
| Диапазон измерений перемещений, мм | от 0,25 до 2,50 | от 0,5 до 5,0 | ||
| Базовая длина, мм | от 12 до 100 | 25 | от 12 до 100 | 50 |
| Пределы допускаемой абсолютной погрешности измерений перемещений, мкм | ±] | 15 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 4124/3542-25M 4124/3542-25S 4124/3542-50M 4124/3542-50S | |
| Г абаритные размеры (ДхШхВ), мм, не более | 450x130x50 |
| Масса, кг, не более | 1,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| Температура испытываемого образца, °С | от 0 до +1100 |
| Средняя наработка на отказ, ч | 20000 |
наносится на корпус преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь перемещений (деформаций) контактный | модификация по заказу 4124 | 1 шт. |
| Программное обеспечение | Horizon | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5302-445-2018 | 1 экз. |
осуществляется по документу РТ-МП-5302-445-2018 «ГСИ. Преобразователи перемещений (деформаций) контактные 4124. Методика поверки», утвержденному ФБУ «Ростест-Москва»
16.04.2018 г.
Основное средство поверки:
- тензокалибратор Cal-31, основная погрешность ±5 мкм (рег.№ 72505-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация компании Applied Test Systems
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
