| Номер в госреестре | 72636-18 |
| Наименование СИ | Усилители согласующие |
| Обозначение типа СИ | СИЭЛ-1651, СИЭЛ-1652, СИЭЛ-1653, СИЭЛ-1654, СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657 |
| Изготовитель | АО "СИЭЛ", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители согласующие СИЭЛ-1651, СИЭЛ-1652, СИЭЛ-1653, СИЭЛ-1654, СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657 (далее УС) предназначены для преобразования электрического заряда от пьезоэлектрического вибропреобразователя (ПЭВП) в переменное или постоянное напряжение, в постоянный ток или переменную составляющую тока, пропорциональные виброускорению, виброскорости и/или средним квадратическим значениям (СКЗ) виброскорости.
УС состоит из дифференциального усилителя заряда (ДУЗ), полосового фильтра (ПФ), интегратора (ИНТ), детектора средних квадратических значений преобразуемой виброскорости, одного или нескольких масштабирующих усилителей (МУ) и источника питания (ИП).
Принцип действия УС основан на преобразовании заряда в выходное напряжение или ток. Электрический заряд, пропорциональный виброускорению, поступает от ПЭВП на вход ДУЗ, преобразуется в напряжение и фильтруется в заданной полосе частот ПФ. Для получения сигнала, пропорционального виброскорости к выходу ПФ подключается интегратор. Среднее квадратическое значение сигнала выделяется детектором. Необходимый тип выходного сигнала формируется с помощью соответствующего масштабирующего усилителя (МУ). Функциональные узлы УС питаются от гальванически изолированного источника питания. Внешние цепи УС подключаются с помощью клеммных соединителей.
УС разработаны в следующих модификациях, отличающихся типом выходного сигнала, значениями коэффициентов преобразования и количеством выходных сигналов:
выходной сигнал - переменное напряжение, пропорциональное виброускорению:
СИЭЛ-1651-001, СИЭЛ-1651-002, СИЭЛ-1651-005;
выходной сигнал - переменная составляющая тока, пропорциональная виброускорению: СИЭЛ-1652-002, СИЭЛ-1652-004, СИЭЛ-1652-008;
выходной сигнал - переменное напряжение, пропорциональное виброскорости:
СИЭЛ-1653-020, СИЭЛ-1653-032, СИЭЛ-1653-050;
выходной сигнал - переменная составляющая тока, пропорциональная виброскорости: СИЭЛ-1654-025, СИЭЛ-1654-040, СИЭЛ-1654-064;
выходной сигнал - постоянное напряжение, пропорциональное СКЗ виброскорости: СИЭЛ-1655-032, СИЭЛ-1655-050, СИЭЛ-1655-080;
выходной сигнал - постоянный ток, пропорциональный СКЗ виброскорости:
СИЭЛ-1656-100, СИЭЛ-1656-160, СИЭЛ-1656-250;
выходные сигналы - переменное напряжение, пропорциональное виброускорению, переменное напряжение, пропорциональное виброскорости, постоянный ток, пропорциональный СКЗ виброскорости: СИЭЛ-1657-0,5-010-080, СИЭЛ-1657-1,0-020-160.

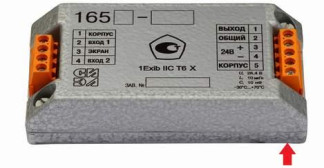

Рисунок 1. Внешний вид УС СИЭЛ-1651 ... СИЭЛ-1656
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация УС | Значение |
| 1 | 2 | 3 |
| Номинальное значение коэффициента преобразования | СИЭЛ-1651-001 СИЭЛ-1651-002 СИЭЛ-1651-005 | 1 мВ/пКл 2 мВ/пКл 5 мВ/пКл |
| СИЭЛ-1652-002 СИЭЛ-1652-004 СИЭЛ-1652-008 | 2 мкА/пКл 4 мкА/пКл 8 мкА/пКл | |
| СИЭЛ-1653-020 СИЭЛ-1653-032 СИЭЛ-1653-050 | 20 В/(пКлс) 32 В/(пКлс) 50 В/(пКлс) | |
| СИЭЛ-1654-025 СИЭЛ-1654-040 СИЭЛ-1654-064 | 25 мАДпКлс) 40 мАДпКлс) 64 мАДпКлс) | |
| СИЭЛ-1655-032 СИЭЛ-1655-050 СИЭЛ-1655-080 | 32 В/(пКлс) 50 В/(пКлс) 80 В/(пКлс) |
| 1 | 2 | 3 |
| СИЭЛ-1656-100 СИЭЛ-1656-160 СИЭЛ-1656-250 | 100 мА/(пКлс) 160 мА/(пКлс) 250 мА/(пКлс) | |
| СИЭЛ-1657-0,5-010-080, сигнал, пропорциональный виброускорению | 0,5 мВ/пКл | |
| СИЭЛ-1657-0,5-010-080 сигнал, пропорциональный виброскорости | 10 В/(пКлс) | |
| СИЭЛ-1657-0,5-010-080 сигнал, пропорциональный СКЗ виброскорости | 80 мА/(пКлс) | |
| СИЭЛ-1657-1,0-020-160 сигнал, пропорциональный виброускорению | 1,0 мВ/пКл | |
| СИЭЛ-1657-1,0-020-160 сигнал, пропорциональный виброскорости | 20 В/(пКлс) | |
| СИЭЛ-1657-1,0-020-160 сигнал, пропорциональный СКЗ виброскорости | 160 мА/(пКлс) | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте /Б =160 Гц для всех модификаций, % | ±2,0 | |
| Постоянный выходной ток при отсутствии входного сигнала, мА | СИЭЛ-1652, СИЭЛ-1654 | 12,00±0,12 |
| СИЭЛ-1656 | 4,00±0,04 | |
| СИЭЛ-1657 сигнал, пропорциональный СКЗ виброскорости | 4,00±0,04 | |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1651 | 5,0 В |
| Максимальное значение амплитуды силы переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не более 500 Ом | СИЭЛ-1652 | 8,0 мА |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1653 | 5,0 В |
| Максимальное значение амплитуды силы переменного тока, пропорционального виброскорости, при сопротивлении цепей нагрузки не более 500 Ом | СИЭЛ-1654 | 8,0 мА |
| 1 | 2 | 3 |
| Максимальное значение напряжения постоянного тока, пропорционального СКЗ виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1655 | 5,0 В |
| Максимальное значение силы постоянного тока, пропорционального СКЗ виброскорости, при сопротивлении цепей нагрузки не более 500 Ом | СИЭЛ-1656 | 16,0 мА |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброускорению, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1657 | 5,0 В |
| Максимальное значение амплитуды напряжения переменного тока, пропорционального виброскорости, при сопротивлении цепей нагрузки не менее 10 кОм | СИЭЛ-1657 | 5,0 В |
| Максимальное значение силы постоянного тока, пропорционального СКЗ виброскорости, при сопротивлении цепей нагрузки не более 500 Ом | СИЭЛ-1657 | 16,0 мА |
| Нелинейность амплитудной характеристики, %, не более | СИЭЛ-1651 и СИЭЛ-1657 (выход по виброускорению) в диапазоне от 0,01 до 1,0 максимального значения выходного сигнала | 1,0 |
| СИЭЛ-1652 в диапазоне от 0,05 до 1,0 максимального значения выходного сигнала | 1,0 | |
| СИЭЛ-1653 и СИЭЛ-1657 (выход по виброскорости) в диапазоне от 0,02 до 1,0 максимального значения выходного сигнала | 1,0 | |
| СИЭЛ-1654 в диапазоне от 0,05 до 1,0 максимального значения выходного сигнала | 1,0 | |
| СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657 (выход по СКЗ виброскорости) в диапазоне от 0,1 до 1,0 максимального значения выходного сигнала | 1,0 | |
| СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657 (выход по СКЗ виброскорости) в диапазоне от 0,05 до 1,0 максимального значения выходного сигнала | 5,0 |
| 1 | 2 | 3 |
| Частотный диапазон, Гц | СИЭЛ-1651 | от 2 до 5000 |
| СИЭЛ-1652 | от 5 до 2000 | |
| СИЭЛ-1653 | от 10 до 1000 | |
| СИЭЛ-1654 | ||
| СИЭЛ-1655 | ||
| СИЭЛ-1656 | ||
| СИЭЛ-1657 (выход по виброускорению) | от 5 до 1000 | |
| СИЭЛ-1657 (выходы по виброскорости и СКЗ виброскорости) | от 10 до 1000 | |
| Неравномерность частотной характеристики, %, не более | 5 | |
| Крутизна спадов АЧХ, дБ/окт., не менее | СИЭЛ-1651, СИЭЛ-1652 | 18 |
| СИЭЛ-1653, СИЭЛ-1654, СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657 (выходы по виброскорости и СКЗ виброскорости) | ||
| СИЭЛ-1657 (выход по виброускорению) | не нормируется | |
| Пределы допускаемой основной относительной погрешности преобразования электрического заряда, % | СИЭЛ-1651, СИЭЛ-1652, СИЭЛ-1657 (выход по виброускорению) | ±6,0 |
| СИЭЛ-1653, СИЭЛ-1654, СИЭЛ-1657 (выход по виброскорости) | ||
| СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657 (выход по СКЗ виброскорости) в диапазоне от 0,1 до 1,0 максимального значения выходного сигнала | ||
| СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657 (выход по СКЗ виброскорости) диапазоне от 0,05 до 1,0 максимального значения выходного сигнала | ±8,0 | |
| Пределы допускаемой дополнительной относительной погрешности преобразования электрического заряда, вызванной отклонением напряжения питания относительно номинального значения, % | ±0,5 | |
| Пределы допускаемой дополнительной относительной погрешности преобразования электрического заряда, вызванной изменением температуры окружающего воздуха в диапазоне от -30 до +90, % на каждые 10 °С | ||
| Пределы допускаемой дополнительной относительной погрешности преобразования электрического заряда, вызванной изменением влажности окружающего воздуха от 80 до 90%, % | ||
| 1 | 2 | 3 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более | от +15 до +25 от 30 до 80 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более | от -30 до +90 90 | |
| Примечание: для модификации УС СИЭЛ-1657 допускается уменьшенный частотный диапазон измерительных каналов виброскорости и СКЗ виброскорости | ||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 16 до 32 |
| Ток потребления, мА, не более | 20 |
| Габаритные размеры, мм, не более: | |
| - длина | 104 |
| - ширина | 54 |
| - высота | 24 |
| Масса, г, не более | 150 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочный шильд УС методом шелкографии и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Усилитель согласующий | СИЭЛ-165Х | 1 шт. |
| Паспорт | ТПКЦ.427710.001-0Х ПС | 1 экз. |
| Руководство по эксплуатации | ТПКЦ.427710.001-02 РЭ | 1 экз. |
| Методика поверки | ТПКЦ.427710.001-03 МП | 1 экз. |
| Примечание - Руководство по эксплуатации и методика поверки поставляется по 1 экз. на партию УС в один адрес | ||
осуществляется по документу ТПКЦ.427710.001-03 МП «Усилители согласующие СИЭЛ-1651, СИЭЛ-1652, СИЭЛ-1653, СИЭЛ-1654, СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657. Методика поверки», утвержденному ФБУ «Тест-С-Петербург» 20.04.2018 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33220A (регистрационный № 32993-06), диапазон частот синусоидального сигнала от 1*10-3 до 20*106 Гц, диапазон установки размаха выходного напряжения 10 мВ - 10 В, ПГ ±(0,01хиПИК-ПИК+0,001) В;
- мультиметр Agilent 34401A (регистрационный № 54848-13), постоянное напряжение от 100 мВ до 1000 В; переменное от 3 Гц до 300 кГц, от 100 мВ до 750 В; ПГ ±(0,05D+0,04E) В, где D - показание прибора, E - верхнее граничное значение диапазона измерений; сила постоянного тока от 10 мА до 3 А; сила переменного тока от 3 Гц до 5 кГц, от 1 мА до 3 А; ПГ ±(0,005D+0,01E) В, где D - показание прибора, E - верхнее граничное значение диапазона измерений;
- источник питания ПрофКиП Б5-71/1 (регистрационный № 58319-14), диапазон воспроизведения выходного напряжения от 0,01 В до 30 В, ПГ ±(0,01 хиВЫХ+0,2) В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт УС в виде клейма и на УС в виде наклейки.
приведены в эксплуатационной документации.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ 4.304-85 Аппаратура и приборы для измерения вибрации. Номенклатура показателей
ТПКЦ.427710.001-02 ТУ Усилители согласующие СИЭЛ-1651, СИЭЛ-1652, СИЭЛ-1653, СИЭЛ-1654, СИЭЛ-1655, СИЭЛ-1656, СИЭЛ-1657. Технические условия
