| Номер в госреестре | 72637-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EPR 20Z |
| Изготовитель | "Wattsud, L.E.P. S.p.A.", Италия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EPR 20Z (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения имеют две измерительные вторичные обмотки.?(или одну для измер и/или одну для защиты) Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса трансформаторов и выполнен в виде контакта с резьбой М10. Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов М6 и расположены в нижней части трансформаторов в клеммной коробке, закрепленной на основании и закрытой съемной крышкой. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10.

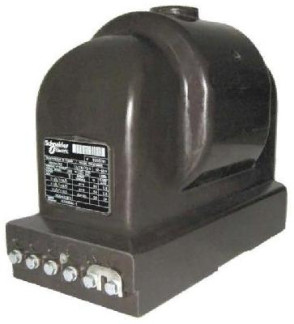

Общий вид трансформаторов напряжения приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное первичное напряжение, В | 10500: V3 |
| Номинальное вторичное напряжение для измерения и учета, В | 100:V3 |
| Номинальное вторичное напряжение для цепей защиты | 100:3 |
| Класс точности вторичной обмотки для измерения и учета | 0,5 |
| Класс точности вторичной обмотки для цепей защиты | 3Р |
| Номинальная вторичная нагрузка обмотки для измерения и учета, В-А | 50 |
| Номинальная вторичная нагрузка обмотки для цепей защиты, В-А | 200 |
| Номинальная частота, Гц | 50 |
| Г абаритные размеры, мм | 385х200х300 |
| Масса не более, кг | 45 |
| Условия эксплуатации по ГОСТ 15150-69 | У3 |
наносится на титульный лист паспорта.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформаторы напряжения | EPR 20Z (зав. № 1309100007, зав. № 1309100008, зав № 1309100009) | 3 |
| Паспорт EPR 20Z | - | 3 |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10-2 (рег. № 32575-11);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 (рег. № 39952-08);
- магазины нагрузок МР 3025 (рег. №22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов напряжения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения EPR 20Z
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
