| Номер в госреестре | 72641-18 |
| Наименование СИ | Комплексы программно-аппаратные измерения интервалов времени и координат с фото- и видеофиксацией |
| Обозначение типа СИ | Дозор-М2 |
| Изготовитель | ООО "Безопасность информационных систем", г.Воронеж |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные измерения интервалов времени и координат с фото-и видеофиксацией «Дозор-М2» (далее - комплексы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.
Принцип действия комплексов основан на автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, записи текущего времени (интервала времени) в сохраняемые фотовидеокадры, получаемые комплексом.
Функционально комплексы состоят из: автономного промышленного компьютера с установленным устройством оцифровки видеосигнала; приемника ГЛОНАСС/GPS и программного обеспечения, защищенного электронным ключом; сенсорного монитора; камеры распознавания и обзора; лотка блока видеорегистрации с кронштейном для установки комплекса в автомобиле.
Комплексы обеспечивают: фиксацию интервалов времени и изображения транспортных средств (ТС) при нахождении их в зоне контроля (от 2 до 6 метров); расчет координат комплекса; распознавание государственных регистрационных знаков (ГРЗ) ТС, находящихся в зоне видимости комплекса; оцифровку шкалы времени по сигналам спутниковых навигационных систем; синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработки на удаленный сервер обработки нарушений правил дорожного движения.
Комплексы выпускаются в двух вариантах исполнения «Дозор-М2»-00 и «Дозор-М2»-01. Отличие исполнений заключается в том, что в варианте исполнения «Дозор-М2»-00 блок с вычислительной подсистемой и блок видеорегистрации конструктивно совмещены, а в варианте исполнения «Дозор-М2»-01 - конструктивно выделены.

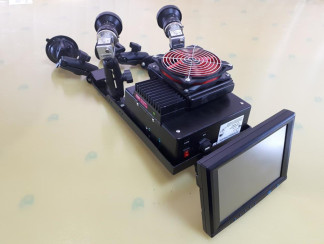

Внешний вид различных исполнений комплексов приведен на рисунках 1 и 2, место пломбирования комплексов обозначено на рисунке 3:
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.
В функции, выполняемые встроенным в комплекс ПО, входят:
а) предварительная настройка модулей фотофиксации перед началом работы;
б) извлечение посылок точного времени из радиочастотного сигнала комплекса ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS);
в) определение положения зон действия запрещающих знаков 3.27-3.30 с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS в составе комплекса, загружая GPS треки в формате kml, при этом каждое зафиксированное нарушение должно иметь однозначную привязку к зоне действия знака по географическим координатам;
г) правильное (достоверное) распознавание ГРЗ ТС;
д) первичную обработку полученного фотоматериала со следующими характеристиками:
- формат обрабатываемого файла изображения: TIF, BMP или JPG с компрессией со стопроцентным качеством (без потерь); размер кадра-1920*1200;
- характеристики изображений ГРЗ должны размещаться в кадре целиком. Изображения символов должно быть визуально различимым, четким, не размытым. Максимальный вертикальный размер символа не более 15 % ширины кадра для обработки.
Таблица 1 - Идентификационные данные ПО комплексов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Patrol M1.ехе |
| Номер версии (идентификационный номер) ПО, не ниже | DM-01.XX |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от изменения метрологически значимой его части реализована путем установки электронного ключа.
Защиты ПО комплекса и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений интервалов времени | от 5 с до 24 ч |
| Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале времени UTC (SU), с | ±3 |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат комплекса в плане при геометрическом факторе PDOP не более 2, м | ±7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Время установления рабочего режима, мин, не более | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 86,6 до 106,7 |
| Степень защиты по ГОСТ 14254-2015 | IP52 |
| Напряжение питания от сети постоянного тока, В | от 10,8 до 13,2 |
| Потребляемая мощность комплекса, Вт, не более | 150 |
| Габаритные размеры составных частей комплекса (длинахширинахвысота), мм, не более: - исполнение «Дозор-М2»-00 ПК блок видеорегистрации монитор лоток с кронштейнами видеокамера - исполнения «Дозор-М2»-01- ПК блок видеорегистрации монитор лоток с кронштейнами видеокамера | 290x250x145 440x260x270 210x160x90 440x269x150 110x60x60 290x250x145 380x260x160 210x160x90 380x260x150 110x60x60 |
| Масса комплекса, кг, не более: - исполнение «Дозор-М2»-00 - исполнение «Дозор-М2»-01 | 14,0 12,5 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус комплекса в виде этикетки, выполненной типографским способом.
Таблица 4 - Комплект поставки комплекса исполнения «Дозор-М2»-00
| Наименование | Обозначение | Количество, шт. |
| Комплекс программно-аппаратный измерения интервалов времени и координат с фото- и видеофиксацией «Дозор-М2»-00 | БТКП.402169.004-00 | 1 |
| Руководство по эксплуатации | БТКП.402169.004РЭ | 1 |
| Паспорт | БТКП.402169.004ПС | 1 |
| Методика поверки | БТКП.402169.004МП | 1 |
Таблица 5 - Комплект поставки комплекса исполнения «Дозор-М2»-01
| Наименование | Обозначение | Количество, шт. |
| Программно-аппаратный комплекс измерения интервалов времени и координат с фото- и видеофиксацией «Дозор-М2»-01 | БТКП.402169.004-01 | 1 |
| Руководство по эксплуатации | БТКП.402169.004РЭ | 1 |
| Паспорт | БТКП.402169.004ПС | 1 |
| Методика поверки | БТКП.402169.004МП | 1 |
осуществляется по документу БТКП402169.004 МП «Комплексы программно-аппаратные измерения интервалов времени и с фото- и видеофиксацией «Дозор-М2». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 января 2018 г.
Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.654-2015 ГСИ. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ Р 57144-2016 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования
ГОСТ 8.129-2013 Государственная поверочная схема для средств измерений времени и частоты
БТКП.402169.004 ТУ Комплекс программно-аппаратный измерения интервалов времени и координат с фото- и видеофиксацией «Дозор-М2». Технические условия
