| Номер в госреестре | 72644-18 |
| Наименование СИ | Тахометры часовые |
| Обозначение типа СИ | ТЧ10-Р |
| Изготовитель | Общество с ограниченной ответственностью фирма "Плутон" (ООО фирма "Плутон"), Республика Татарстан, г. Чистополь. |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометры часовые ТЧ10-Р (далее тахометры) предназначены для измерения частоты вращения частей машин и механизмов, имеющих центровочные элементы и линейных скоростей, способом непосредственного присоединения.
Принцип действия тахометров часовых состоит в том, что угловая скорость измеряется по числу оборотов испытуемого вала за определенный промежуток времени.
Тахометры состоят из счетного и часового механизма и механизма возврата стрелок.
Счетный механизм состоит из вала, ангренажа и стрелок показывающих число оборотов на циферблате.
Часовой механизм состоит из узла спуска и регулятора. Нажатием на кнопку «Пуск», которая через штифт сектора взводит две пружины (заводную и вспомогательную), под действием этих пружин штифт сектора движется в обратном направлении. Вместе со штифтом движется сектор и передает движение узлу спуска и узлу регулятора. Регулятор управляет периодичностью действия спуска, обеспечивая постоянную скорость вращения кулачка.
Во время работы узла спуска носик храпового рычага выходит из паза на кулачке и освобождает храповое колесо и ось, на которую насажена стрелка. Стрелка поворачивается до тех пор, пока носик храпового рычага не запрет храповое колесо вместе с осью.

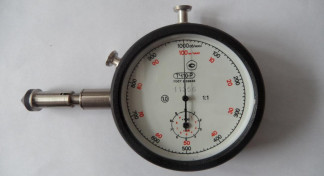

Механизм возврата стрелок действует при нажатии на кнопку, приводящую в движение молоток, который нажимает на сердечки возврата стрелок в нулевое положение. Общий вид тахометра часового ТЧ10-Р представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений частоты вращения, об/мин | от 50 до 1000, от 1000 до 10000 |
| Пределы допускаемой приведенной погрешности частоты вращения к ВПИ, % | ± 1 |
| ВПИ - верхний предел измерений |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазоны показаний линейных скоростей, м/мин | От 10 до 100, от 100 до 1000 |
| Диапазон рабочих температур, ° С | от -10 до +50 |
| Г абаритные размеры, мм, не более | |
| - высота | 25 |
| - ширина | 90 |
| - длина | 113 |
| Масса тахометра с наконечником, кг, не более | 0,3 |
наносится на титульный лист паспорта и на циферблат тахометра.
Способ нанесения знака утверждения типа на титульный лист паспорта - типографский, на циферблат - методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахометр ТЧ10-Р | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Наконечник с прямым конусом | - | 1 шт. |
| Наконечник с обратным конусом | - | 1 шт. |
| Наконечник дисковый | - | 1 шт. |
| Футляр | - | 1 шт. |
осуществляется по документу ГОСТ 8.285-2013 «ГСИ. Тахометры. Методика поверки». Основные средства поверки:
- установка тахометрическая УТ05-60, предел допускаемой основной относительной погрешности ± 0,05%, регистрационный номер в Федеральном информационном фонде обеспечении единства измерений № 6840-78.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки удостоверяется записью в паспорте, заверяемой подписью поверителя.
приведены в эксплуатационном документе.
ГОСТ 21339-82 ГСИ. Тахометры. Общие технические условия ГОСТ 8.285-2013 ГСИ. Тахометры. Методика поверки
