| Номер в госреестре | 72647-18 |
| Наименование СИ | Счетчики воды |
| Обозначение типа СИ | СВТ |
| Изготовитель | Общество с ограниченной ответственностью "Элехант" (ООО "Элехант"), г. Омск |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды СВТ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СНиП 41-02-2003, протекающей в системах холодного и горячего водоснабжения.
Принцип действия счетчиков основан на измерении числа оборотов под действием потока воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик. Число оборотов крыльчатки в электронном блоке преобразуется в величину объема воды, регистрируется нарастающим итогом и передается на выносной индикатор по радиоканалу.
Дополнительно счетчики измеряют:
- температуру воды с помощью встроенного датчика температуры;
- объем воды с температурой выше/ниже установленного порогового значения температуры (плюс 40 °С).
Счетчики воды СВТ являются универсальными и могут быть использованы для измерений объема, как холодной, так и горячей воды.
Счетчики состоят из герметичного корпуса с фильтром, крыльчатки с магнитной полумуфтой, находящейся в герметичном корпусе, встроенного термометра сопротивления и электронного блока.
Счетчики выпускаются в следующих модификациях: СВТ-15, СВТ-20, которые отличаются диаметром условного прохода патрубка (номинальный диаметр 15 и 20 мм соответственно).
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

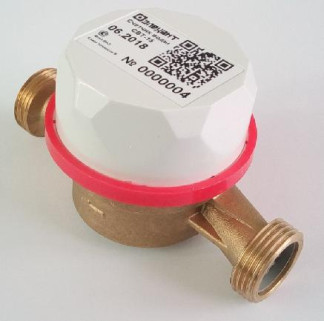

а) - Счетчик СВТ-15
б) - Счетчик СВТ-20 в) - Выносной индикатор
а) б)
а) - Пломбировка с помощью саморазрушающейся наклейкой
б) - Пломбировка с помощью свинцовой (или пластиковой) пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО «Счетчики Элехант» предназначено для установки на мобильные устройства под управлением операционной системы Android или iOS (доступно на сайте завода-изготовителя) и предназначено для приема и отображения измерительной информации. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| встроенное ПО счетчика | встроенное ПО выносного индикатора | ПО «Счетчики Элехант» | |
| Идентификационное наименование ПО | Е_SVT.hex | Элехант Дисплей | Счетчики Элехант |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.3.5 | не ниже 3.0.0 |
| Цифровой идентификатор ПО | недоступен | недоступен | недоступен |
Таблица 2 - Метрологические характеристики
| Значение | ||
| Наименование характеристики | СВТ-15 | СВТ-20 |
| Расход воды, м3/ч: | ||
| - минимальный Qm\n | 0,03 | 0,05 |
| - переходный Qt | 0,12 | 0,20 |
| - номинальный Qn | 1,50 | 2,50 |
| - максимальный Qmax | 3,00 | 5,00 |
| Порог чувствительности, м3/ч, не более | 0,015 | 0,025 |
| Пределы допускаемой относительной погрешности измерений объема, %: | ||
| - в диапазоне расходов от Qmin до Qt | ±5,0 | |
| - в диапазоне от Qt (включительно) до Qmax | ±2,0 | |
| Метрологический класс по ГОСТ Р 50193.1-92 (ИСО 4064/1-77) | В | |
| Цена наименьшего деления выносного индикатора, м3 | 0,001 | |
| Емкость выносного индикатора, м3 | 99999,999 | |
| Диапазон измерений температуры, °С | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений | ||
| температуры, °С | ±1,0 | |
| Пороговое значение температуры, °С | +40 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| СВТ-15 | СВТ-20 | |
| Диаметр условного прохода, мм | 15 | 20 |
| Максимальное рабочее давление, МПа | 1,0 | 1,0 |
| Потеря давления при максимальном расходе воды, МПа, не более | 0,10 | 0,15 |
| Параметры встроенного элемента питания: | ||
| - напряжение, В | 3,0 | |
| - емкость, мАч | 800 | |
| Габаритные размеры счетчиков, мм, не более: | ||
| - высота | 75 | |
| - ширина | 80 | |
| -длина | 130 | |
| Габаритные размеры выносного индикатора, мм, не более: | ||
| - высота | 33 | |
| - ширина | 65 | |
| -длина | 65 | |
| Масса, кг, не более: | ||
| - счетчиков | 0,5 | |
| - выносного индикатора | 0,1 | |
| Условия эксплуатации: | ||
| - температура воды, °С | от +5 до +95 | |
| - температура окружающего воздуха, °С | от +5 до +50 | |
| - относительная влажность воздуха при температуре +35 °С, | ||
| %, не более | 95 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Наименование характеристики | Значение |
| СВТ-15 СВТ-20 | |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - счетчиков | IP68 |
| - выносного индикатора | IP40 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 40000 |
наносится на этикетку счетчиков, размещенную на корпусе счетчика, и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик воды СВТ | - | 1 шт. |
| Комплект монтажных частей | - | 1 комплект |
| Выносной индикатор | - | 1 шт.* |
| Паспорт | ЭЛХТ.407279.002 ПС | 1 экз. |
| Методика поверки | ОЦСМ 040196-2018 МП | 1 экз. в один адрес |
| * - поставляется в соответствии с заказом | ||
осуществляется по документу ОЦСМ 040196-2018 МП «ГСИ. Счетчики воды СВТ. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 25.06.2018 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости (воды) 3-го разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости в диапазоне значений от 0,03 до 2,75 м3/ч с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;
- термометр лабораторный электронный ЛТ-300 (рег. №61806-15): пределы допускаемой абсолютной погрешности измерений в диапазоне измеряемых температур от -50,00 до +199,99 °С ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.
Знак поверки наносится:
- в паспорт и на счетчик при первичной поверке;
- на свидетельство о поверке и на счетчик при периодической поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ЭЛХТ.407279.002 ТУ Счетчики воды СВТ. Технические условия
| Зарегистрировано поверок | 7229 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
