Тахографы цифровые SE5000, 72648-18

Тахографы цифровые SE5000 (далее по тексту - тахографы) предназначены для измерений, индикации и регистрации в автоматическом режиме скорости движения и пройденного пути автотранспортных средств, а также периодов времени труда и отдыха водителей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	72648-18
Наименование СИ	Тахографы цифровые
Обозначение типа СИ	SE5000
Изготовитель	"Stoneridge Electronics AB", Швеция
Год регистрации	2018
Срок свидетельства	27.09.2029
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия тахографа основан на подсчете электрических импульсов, количество которых пропорционально пробегу автотранспортного средства за определенное время, и на основании этого расчета скорости движения и пройденного пути. Электрические сигналы, полученные от датчика движения, установленного в коробке передач автотранспортного средства, поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки отображается на жидкокристаллическом дисплее и сохраняются в энергонезависимой памяти тахографа. Зарегистрированная информация может быть распечатана на встроенном принтере или передана на ПК.

На дисплее тахографа в режиме реального времени отображается скорость движения, пройденный путь автотранспортного средства, время, оставшееся на вождение или отдых. На дисплее также отображается информация в виде: сообщения (при завершении процесса или при необходимых действиях водителя), предупреждения (в виде мигания на дисплее в случае нарушения скоростного режима или иных требований), неисправности (в случае неисправности тахографа, датчика движения или карты водителя).

Тахограф включает в себя устройство обработки данных, блок памяти, часы, работающие в реальном масштабе времени, два интерфейса для электронных карт водителей и принтер.

Конструктивно тахограф представляет собой электронный блок «радиоразмера», который устанавливается в панель управления автотранспортного средства. Управление режимами работы тахографа, ввод данных и изменение настроек осуществляется с помощью 4-х функциональных клавиш, расположенных на передней панели.

Тахограф обеспечивает индикацию, регистрацию, хранение и распечатку данных о параметрах движения автотранспортного средства и данных о деятельности водителя. Регистрация и хранение данных осуществляется в блоке памяти и картах тахографа. При работе с тахографом применяют четыре типа электронных карт со встроенной микросхемой, которые определяют право доступа к зарегистрированной информации и к изменению характеристических коэффициентов тахографа. Тахограф версии ADR предназначен для применения на автотранспортных средствах, перевозящих опасные грузы, и обозначается знаком «Ex», наносимым на переднюю панель тахографа и на фирменную этикетку.

Место нанесения защитной наклейки для предотвращения несанкционированной настройки и вмешательства в тахограф расположено внутри корпуса принтера.

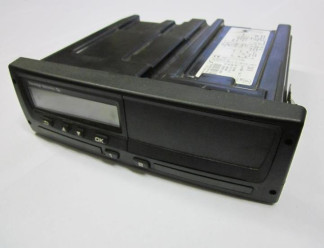

Внешний вид тахографов приведен на рисунках 1 и 2. На рисунке 2 указано место нанесения защитной наклейки.

Рисунок 2 - Место нанесения защитной наклейки.

Программное обеспечение

Тахографы работают под управлением специализированного программного обеспечения (ПО). Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по документу Р 50.2 077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование (ПО)	-
Номер версии (идентификационный номер ПО)	Р8ХХ 1)

1. Примечание. Идентификационный номер ПО отображается на дисплее тахографа однозначным цифровым или буквенным обозначением на втором месте в номере, при цифровом обозначении идентификационный номер ПО не менее 8, при буквенном обозначении - A, ..., Z.

Таблица 2 - Метрологические характеристики тахографов

Наименование характеристики	Значение характеристики
Максимальное показание счетчика пути, км	9 999 999,9
Пределы допускаемой относительной погрешности измерения пути на расстоянии не менее 1000 м, %	± 1,0
Диапазон измерений скорости, км/ч	от 20 до 200
Пределы допускаемой абсолютной погрешности измерений скорости, км/ч	± 1,0
Пределы допускаемой абсолютной погрешности измерений времени, с/сут	± 2,0

Таблица 3 - Основные технические характеристики тахографов

Диапазон установки коэффициента тахографа К, имп/км	от 2000 до 64255
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре (40 ± 2) °С, %	от - 25 до + 70 от - 25 до + 65 (для ADR версии) 95 ± 2
Напряжение питания постоянного тока, В	от 9,0 до 32,0 от 17,0 до 32,0 (для ADR версии)
Габаритные размеры (ГхТТТхВ), мм, не более	205x190x60
Масса, кг, не более	1,1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус тахографа в виде наклейки.

Комплектность

Таблица 4 - Комплектность поставки СИ

Наименование	Обозначение	Количество
1 Тахограф цифровой SE5000	5002KRM	1 шт.
2 Тахограф цифровой SE5000 (ADR версия)	5011KRM	1шт.
3 Руководство по эксплуатации		1 экз.
4 Формуляр		1 экз.
5 МП ТИнТ 229-2018. Тахографы цифровые SE5000. Методика поверки		1 экз.*
6 Упаковочная коробка с защитной пленкой		1 шт.

* - в один адрес

Поверка

осуществляется по документу МП ТИнТ 229-2018 «Тахографы цифровые SE5000. Методика поверки», утвержденному ООО «ТестИнТех» 21.05.2018 г.

Основное средство поверки: программатор тахографов MKII (регистрационный номер 37377-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тахографов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма или делается запись в паспорте (формуляре) на прибор, заверенная подписью поверителя и знаком поверки.
