| Номер в госреестре | 72650-18 |
| Наименование СИ | Блоки связи с ДПС |
| Обозначение типа СИ | БС-ДПС |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО "НПО САУТ"), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки связи с ДПС БС-ДПС (далее - блоки связи, БС-ДПС) предназначены для измерений и преобразований, поступающих с датчиков угла поворота количества импульсов и частоты их следования, в значения пройденного пути и скорости.
Принцип действия блоков связи основан на преобразовании электрических импульсных сигналов, поступающих от датчиков угла поворота типа ДПС-У, и программном вычислении дальности по количеству импульсов, а скорости - по частоте следования импульсов.
БС-ДПС состоят из корпуса с крепёжными планками и передней крышкой. В корпусе БС-ДПС установлены блочные части соединителей для внешних потребителей, подключения датчиков угла поворота, подачи напряжения питания и линии связи. На переднюю крышку выведены индикаторы исправности ДПС. Сброс информации о неисправности ДПС производится нажатием кнопки СБРОС, находящейся на верхней части корпусе БС-ДПС. Внутри блок БС-ДПС состоит из двух печатных плат с расположенными на них элементами. Блоки связи выпускаются в следующих модификациях, представленных в Таблице 1.
Таблица 1 - Модификации БС-ДПС
| Модификация | Диапазон измеряемой скорости, км/ч | Количес тво систем- потреби телей | Подд ержка лини и связи СAN | Поддержка линии связи SA, SB и выявление скольжения колёсных пар | Количество источников питания постоянног о тока | ||||
| 0-250 | 0-300 | 0-500 | 2 | 5 | 1 | 2 | |||
| БС-ДПС | + | - | - | + | - | - | - | + | - |
| БС-ДПС-5 | + | - | - | - | + | - | - | + | - |
| БС-ДПС-БЗС | + | - | - | + | - | - | + | + | - |
| БС-ДПС/САУТ-К | + | - | - | + | - | - | - | + | - |
| БС-ДПС/М-CAN | - | + | - | + | - | + | - | + | - |
| БС-ДПС/М-БЗС-САК | - | + | - | + | - | + | + | + | - |
| БС-ДПС/М-СА№02 | - | - | + | + | - | + | - | - | + |
| БС-ДПС/М-БЗС-СА№02 | - | - | + | + | - | + | + | - | + |
Климатическое исполнение БС-ДПС - У, категория размещения - 2 по ГОСТ 15150.
БС-ДПС по устойчивости и прочности к воздействиям механических нагрузок, возникающих по условиям его эксплуатации, относятся к исполнению М25 по ГОСТ 17516.1.
БС-ДПС соответствуют классу защиты от проникновения внутрь твердых предметов и воды по фронтальной панели IP53 согласно ГОСТ 14254.

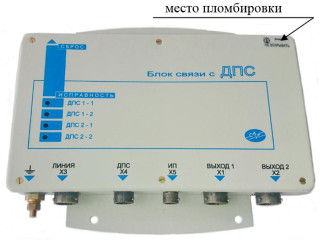

Общий вид и схема пломбировки от несанкционированного доступа БС-ДПС представлен на рисунке 1.
Программное обеспечение обеспечивает управление режимами работы БС-ДПС, и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и пройденного пути.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификации блока | ||
| БС-ДПС | БС-ДПС-5, БС-ДПС-БЗС, БС-ДПС/САУТ-К | БС-ДПС/М-CAN, БС-ДПС/М-БЗС-CAN, БС-ДПС/ М-CAN-02, БС-ДПС/М-БЗС-CAN^ | |
| Идентификационное наименование ПО | dps.fla | dps_m.fla | dps_can.fla |
| Номер версии (идентификационный номер) ПО | Не ниже 20 | Не ниже 20 | Не ниже 1.0 |
Таблица 3 - Метрологические характеристики БС-ДПС
| Наименования характеристики | Значение | ||
| БС-ДПС, БС-ДПС-5, БС-ДПС-БЗС, БС-ДПС/ САУТ-К | БС-ДПС/ М-CAN, БС-ДПС/ М-БЗС-CAN | БС-ДПС/ М-CAN-02, БС-ДПС/М-БЗС-СА№02 | |
| Диапазон измерений частоты следования импульсов, Гц | от 1 до 2000 | ||
| Диапазон преобразований частоты следования импульсов в скорость, км/ч | от 0 до 250 | от 0 до 300 | от 0 до 500 |
| Ёмкость счётного устройства, м | 65535 | 16777215 | |
| Диапазон измерений количества импульсов, шт. | от 0 до N J) | ||
| Пределы допускаемой абсолютной погрешности при измерении и преобразовании частоты следования импульсов в скорость, км/ч | ±1 | ||
| Пределы допускаемой абсолютной погрешности при измерении и преобразовании количества импульсов в пройденный путь, м | ±2 | ||
| 1 N = к • L / (п • D), где к =42 шт. - количество зубьев датчика угла поворота; L - ёмкость счётного устройства БС-ДПС, м; D - диаметр бандажа колеса, м. | |||
Таблица 4 - Основные технические характеристики БС-ДПС
| Наименования характеристики | Значение |
| Параметры электрического питания: | 50±5 |
| - напряжение постоянного тока, В | |
| Потребляемая мощность, Вт, не более | 13 |
| Масса, кг, не более | 1,6 |
| Габаритные размеры средства измерений, мм, не более | |
| - длина | 260 |
| - ширина | 210 |
| - высота | 45 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность при температуре | |
| +40 °С, %, не более | 98 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом, а также на наклейку, расположенную на передней панели блока связи БС-ДПС.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок связи с ДПС БС-ДПС Блок связи с ДПС БС-ДПС-5 Блок связи с ДПС БС-ДПС-БЗС Блок связи с ДПС БС-ДПС/САУТ-К Блок связи с ДПС БС-ДПС/М-СAN Блок связи с ДПС БС-ДПС/М-БЗС-СAN Блок связи с ДПС БС-ДПС/М-СА№02 Блок связи с ДПС БС-ДПС/М-БЗС-СА№02 | 01Б.01.00.00 02Б.18.00.00 04Б.09.00.00 01Б.01.00.00-03 04Б.13.00.00-03 04Б.13.00.00-06 04Б.13.00.00-08 04Б.13.00.00-07 | 1 шт.1) |
| Паспорт: Блок связи с ДПС БС-ДПС Блок связи с ДПС БС-ДПС-5 Блок связи с ДПС БС-ДПС-БЗС Блок связи с ДПС БС-ДПС/САУТ-К Блок связи с ДПС БС-ДПС/М-СAN Блок связи с ДПС БС-ДПС/М-БЗС-СAN Блок связи с ДПС БС-ДПС/М-СА№02 Блок связи с ДПС БС-ДПС/М-БЗС-СА№02 | 01Б.01.00.00 ПС 02Б.18.00.00 ПС 04Б.09.00.00 ПС 01Б.01.00.00-03 ПС 04Б.13.00.00-03 ПС 04Б.13.00.00-06 ПС 04Б.13.00.00-08 ПС 04Б.13.00.00-07 ПС | 1 экз.1) |
| Руководство по эксплуатации Блок связи с ДПС БС-ДПС | 01Б.01.00.00-01 РЭ | 1 экз. 2) |
| Методика поверки | МП 01Б.01.00.00-2018 | 1 экз.3) |
| Примечания: 1) - поставляется в соответствии с заказом. 2) - поставляется в один адрес на CD-диске в соответствии с заказом. 3) - допускается поставлять один экземпляр в один адрес отгрузки. | ||
осуществляется по документу МП 01Б.01.00.00-2018 «Блоки связи с ДПС БС-ДПС. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 27.06.2018 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-85/3 (регистрационный номер в Федеральном информационном фонде № 32359-06);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик БС-ДПС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке БС-ДПС.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 Государственная поверочная схема для средств измерений времени и частоты
01Б.01.00.00 ТУ Блоки связи с датчиками угла поворота БС-ДПС. Технические условия
| Зарегистрировано поверок | 9381 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
