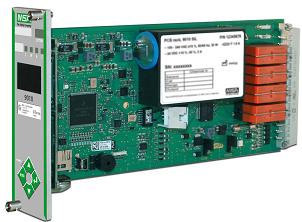

Системы газоаналитические 9010/9020 SIL, 72652-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

9010-9020SIL BootLoader.srec

Номер версии (идентификационный номер) ПО

1.02.1000

Цифровой идентификатор ПО

0x37F53739

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечания:

1)    Номер версии ПО должен быть не ниже указанного в таблице.

2)    Значения контрольных сумм, указанные в таблице, относятся только к встроенному ПО указанной версии.

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности 3),

% НКПР

Предел допускаемого времени установления показаний 4) T0,9 а, с

% НКПР 1

объемной доли, %

Метан (СН4)

от 0 до 50

от 0 до 2,2

±5

35

Этан (C2H6)

от 0 до 50

от 0 до 1,25

±5

30

Пропан (С3Н8)

от 0 до 50

от 0 до 0,85

±5

55

н-бутан (С4Н10)

от 0 до 50

от 0 до 0,7

±5

38

Изобутан (i-C4H10)

от 0 до 50

от 0 до 0,65

±5

36

н-пентан (С5Н12)

от 0 до 50

от 0 до 0,7

±5

65

Г ексан (С6Н14)

от 0 до 50

от 0 до 0,5

±5

28

Этилен (С2Н4)

от 0 до 50

от 0 до 1,15

±5

27

Ацетилен (C2H2)

от 0 до 50

от 0 до 1,15

±5

25

Водород (Н2)

от 0 до 50

от 0 до 2,0

±5

15

Аммиак (NH3)

от 0 до 33

от 0 до 5

±5

60

Пропилен (C3H5)

от 0 до 50

от 0 до 1,0

±5

30

Циклопентан

(C5H10)

от 0 до 50

от 0 до 0,7

±5

47

Ксилол

(С6Н4(СНэ)2)

от 0 до 50

от 0 до 0,5

±5

55

1)    Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР.

2)    Значения НКПР в соответствии с ГОСТ Р 51330.19-99.

3)    В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент.

4)    При расходе газовой смеси от 0,9 до 1,1 дм3/мин.

Опреде

ляемый

компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Номинальное время установления показаний

T0,9 а, с

абсолютной

относитель

ной

Кислород

(O2)

от 0 до 10,0 %

от 0 до 10,0 %

±0,5 %

-

50

от 0 до 25,0 %

от 0 до 25,0 %

±0,5 %

-

Опреде

ляемый

компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Номинальное время установления показаний

T0,9 д , с

абсолютной

относитель

ной

Оксид углерода (CO)

от 0 до 100 млн

от 0 до 20 млн-1

±2 млн-1

-

30

св. 20 до 100 млн-1

-

±10 %

от 0 до 500 млн

от 0 до 20 млн-1

±2 млн-1

-

30

св. 20 до 500 млн-1

-

±10 %

от 0 до 1000 млн-1

от 0 до 20 млн-1

±2 млн-1

-

30

св. 20 до 1000 млн-1

-

±10 %

30

Арсин

(ASH3)

от 0 до 2,0 млн-1

2)

от 0 до 0,5 млн-1

±0,1 млн-1

-

75

Цианистый

водород

(HCN)

от 0 до 50 млн-1 2)

от 0 до 10 млн-1

±2 млн-1

-

75

Водород

(Н2)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±100 млн-1

-

120

Сероводород (H2S)

от 0 до 10 млн-1

от 0 до 10 млн-1

±1,5 млн-1

-

30

от 0 до 50 млн

от 0 до 10 млн-1

±1,5 млн-1

-

от 10 до 50 млн-1

-

±15 %

от 0 до 100 млн-1

от 0 до 10 млн-1

±1,5 млн-1

-

св. 10 до 100 млн-1

-

±15 %

от 0 до 500 млн

от 0 до 10 млн-1

±1,5 млн-1

-

св. 10 до 500 млн-

-

±15 %

Оксид азота (NO)

от 0 до 100 млн

от 0 до 4 млн-1

±0,8 млн-1

-

30

св. 4 до 100 млн-1

-

±20 %

Фосфин

(РН3)

от 0 до 2,0 млн-1 2)

от 0 до 2,0 млн-1

±0,2 млн-1

-

75

Хлористый

водород

(HCl)

от 0 до 50 млн-1

от 0 до 3 млн-1

±0,6 млн-1

-

70

св. 3 до 50 млн-1

-

±20 %

Аммиак

(NH3)

от 0 до 50 млн-1

от 0 до 20 млн-1

±4 млн-1

-

300

св. 20 до 50 млн-1

-

±20 %

от 0 до 100 млн-1

от 0 до 20 млн-1

±4 млн-1

-

св. 20 до 100 млн-1

-

±20 %

от 0 до 1000

-1 2) млн 7

от 0 до 50 млн-1

±10 млн-1

-

св. 50 до 1000 млн-1

-

±20 %

Хлор (Cl2)

от 0 до 5 млн

от 0 до 0,3 млн-1

±0,06 млн-1

-

90

св. 0,3 до 5 млн-1

-

±20 %

от 0 до 10 млн-1 2)

от 0 до 10 млн-

±2,0 млн-1

-

120

от 0 до 20 млн-1 2)

от 0 до 20 млн-1

±3,0 млн-1

-

120

Фтористый водород (HF)

от 0 до 10 млн-1 2)

от 0 до 10 млн-1

±1 млн-1

-

120

Диоксид азота (NO2)

от 0 до 10 млн

от 0 до 1 млн-1

±0,2 млн-1

-

60

св. 1 до 10 млн-1

-

±20 %

Опреде

ляемый

компонент

Диапазон показаний объемной доли

Диапазон измере-

Пределы допускаемой основной 1) погрешности

Номинальное время установления показаний

T0,9 а, с

ний объемной доли определяемого компонента

абсолютной

относитель

ной

Диоксид серы (SO2)

от 0 до 25 млн-1

от 0 до 4 млн-1

±0,8 млн-1

-

60

св. 4 до 25 млн-1

-

±20 %

от 0 до 100 млн-1

2)

от 0 до 100 млн-1

±15 млн-1

-

60

х измерений (температура окружающей среды от +15 до +25 oC, цо 80 %, атмосферное давление от 97,3 до 104,3 кПа), для анали-ько один определяемый компонент.

контроля ПДК в воздухе рабочей зоны и могут использоваться выбросов.

1)    В нормальных условия) относительная влажность от 30 зируемых сред, содержащих тол

2)    Не предназначены для только при контроле аварийных

Определяемый компонент

Диапазон измерений содержания определяемого компонента

1)

Пределы допускаемой основной погрешности 3)

Поверочный компонент/ кривая линеаризации

объемной доли, %

% НКПР 2)

абсолют

ной,

% НКПР

относительной, %

Метан (СН4)

от 0 до 2,2 включ. св. 2,2 до 4,4

от 0 до 50 включ. св. 50 до 100

±5

±10

метан/1 (метан)

Этан (C2H6)

от 0 до 1,25 включ. св. 1,25 до 2,5

от 0 до 50 включ. св. 50 до 100

±5

±10

этан/3 (этан)

Пропан (С3Н8)

от 0 до 0,85 включ. св. 0,85 до 1,7

от 0 до 50 включ. св. 50 до 100

±5

±10

пропан/2

(пропан)

у

1т

0

w л

от 0 до 0,7 включ. св. 0,7 до 1,4

от 0 до 50 включ. св. 50 до 100

±5

±10

бутан/4 (бутан)

Изобутан

O-C4H10)

от 0 до 0,65

от 0 до 50

±5

-

изобутан/4

(бутан)

н-пентан

(С5Н12)

от 0 до 0,7

от 0 до 50

±5

-

пентан/2

(пропан)

Г ексан

(С6Н14)

от 0 до 0,5

от 0 до 50

±5

-

гексан/6 (гек-сан)

Этилен (С2Н4)

от 0 до 1,15

от 0 до 50

±5

-

этилен/8

(этилен)

Определяемый компонент

Диапазон измерений содержания определяемого компонента

1)

Пределы допускаемой основной погрешности 3)

Поверочный компонент/ кривая линеаризации

объемной доли, %

% НКПР 2)

абсолют

ной,

% НКПР

относительной, %

2-бутанон (метил этил кетон, C4H8O)

от 0 до 0,9

от 0 до 50

±8

-

пропан/2

(пропан)

Ацетон

(C3H6O)

от 0 до 1,25

от 0 до 50

±8

-

пропан/8

(этилен)

1,3-бутадиен

(C4H6)

от 0 до 0,7

от 0 до 50

±8

-

пропан/8

(этилен)

Диэтиловый эфир (C4H10O)

от 0 до 0,85

от 0 до 50

±8

-

пропан/2

(пропан)

Этанол (этиловый спирт, C2H5OH)

от 0 до 1,55

от 0 до 50

±8

-

пропан/6

(гексан)

Этиленоксид

(C2H4O)

от 0 до 1,3 включ. св. 1,3 до 2,6

от 0 до 50 включ. св. 50 до 100

±8

±16

этиленоксид/6

(гексан)

2-пропанол (изопропиловый спирт, CH3CH(OH)CH

3

от 0 до 1,0

от 0 до 50

±8

-

пропан/6

(гексан)

Пропилен оксид (C3H5O)

от 0 до 0,95

от 0 до 50

±8

-

пропан/2

(пропан)

Толуол

(С6Н5СН3)

от 0 до 0,55

от 0 до 50

±8

-

пропан/8

(этилен)

Циклопентан

(C5H10)

от 0 до 0,7

от 0 до 50

±8

-

циклопентан/7

(циклопентан)

Изобутилен

(i-C4H8)

от 0 до 0,8

от 0 до 50

±8

-

пропан/6

(гексан)

Метанол (метиловый спирт,

CH3OH)

от 0 до 2,75

от 0 до 50

±8

-

пропан/3 (этан)

Циклогексан

(C6H12)

от 0 до 0,6

от 0 до 50

±8

-

пропан/2

(пропан)

Ксилол

(С6Н4(СН3)2)

от 0 до 0,5

от 0 до 50

±8

-

пропан/2

(пропан)

1)    Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

2)    Значения НКПР в соответствии с ГОСТ Р 51330.19-99;

3)    В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент;

4)    При расходе газовой смеси от 0,9 до 1,1 дм3/мин.

Примечание - Предел допускаемого времени установления показаний T09 д 30 с (при расходе газовой смеси 1,0 дм /мин).

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной 1) абсолютной погрешности, объемная доля определяемого компонента, %

Предел допускаемого

времени установления

2)

показаний , Т0 9 а, с

Диоксид углерода (СО2)

от 0 до 2

±0,1

45

от 0 до 5

±0,2

1)    В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент;

2)    При расходе газовой смеси от 0,9 до 1,1 дм3/мин.

Определяемый

компонент

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной 3) абсолютной погрешности,

% НКПР

Предел допускаемого времени установления пока-

~ 4)

заний Т0,9 а, с

% НКПР 2)

объемной доли, %

метан (СН4)

от 0 до 50

от 0 до 2,2

±5

30

этан (C2H6)

от 0 до 50

от 0 до 1,25

±5

30

пропан (С3Н8)

от 0 до 50

от 0 до 0,85

±5

30

н-бутан (С4Н10)

от 0 до 50

от 0 до 0,7

±5

30

изобутан (i-C4H10)

от 0 до 50

от 0 до 0,65

±5

30

н-пентан (С5Н12)

от 0 до 50

от 0 до 0,7

±5

30

гексан (С6Н14)

от 0 до 50

от 0 до 0,5

±5

30

этилен (С2Н4)

от 0 до 50

от 0 до 1,15

±5

30

ацетилен (C2H2)

от 0 до 50

от 0 до 1,15

±5

30

пропилен (C3H6)

от 0 до 50

от 0 до 1,0

±5

30

циклопентан

(C5H10)

от 0 до 50

от 0 до 0,7

±5

30

водород (Н2)

от 0 до 50

от 0 до 2,0

±5

30

толуол (C6H5-CH3)

от 0 до 50

от 0 до 0,55

±5

60

этанол (^^OH)

от 0 до 50

от 0 до 1,55

±5

30

ацетон (СзН^)

от 0 до 50

от 0 до 1,25

±5

30

метанол (СН^Щ

от 0 до 50

от 0 до 2,75

±5

30

1)    Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР.

2)    Значения НКПР в соответствии с ГОСТ Р 51330.19-99.

Определяемый

компонент

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной 3) абсолютной погрешности,

% НКПР

Предел допускаемого времени установления показаний 4) T0,9 д, с

% НКПР 2)

объемной доли, %

3)    В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 84,4 до 106,7 кПа), для анализируемых сред, содержащих только один определяемый компонент.

4)    При расходе газовой смеси от 0,9 до 1,1 дм3/мин.

Опреде

ляемый

компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний

T0,9 д , с

абсолютной ,объемная доля

относитель

ной

O2(кисло-

род)

от 0 до 10,0 %

от 0 до 10,0 %

±0,5 %

-

30

от 0 до 25,0 %

от 0 до 25,0 %

±0,5 %

-

CO (оксид углерода)

от 0 до 100 млн-1

от 0 до 20 млн-1 включ.

±2 млн-1

-

30

св. 20 до 100 -1

млн

-

±10 %

от 0 до 200 млн-1

от 0 до 30 млн-1 включ.

±3 млн-1

-

св. 30 до 200 -1

млн

-

±10 %

от 0 до 500 млн )

от 0 до 40 млн-1 включ.

±4 млн-1

-

св. 40 до 500 -1

млн

-

±10 %

от 0 до 1000 млн )

от 0 до 50 млн-1 включ.

±5 млн-1

-

св. 50 до 1000 -1

млн

-

±10 %

H2S (сероводород)

от 0 до 10 млн-1

от 0 до 3,3 млн-1 включ.

±0,5 млн-1

-

30

св. 3,3 до 10 млн-1

-

±15 %

от 0 до 20 млн-1

от 0 до 3,3 млн-1 включ.

±0,5 млн-1

-

от 3,3 до 20 млн-1

-

±15 %

от 0 до 50 млн-1

от 0 до 10 млн-1 включ.

±1,5 млн-1

-

от 10 до 50 млн-1

-

±15 %

Опреде

ляемый

компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний

Т0,9 а, с

абсолютной ,объемная доля

относитель

ной

H2S (сероводород)

от 0 до 100 млн

от 0 до 10 млн-1 включ.

±1,5 млн-1

-

св. 10 до 100 -1

млн

-

±15 %

NH3 (аммиак)

от 0 до 50 млн-1

от 0 до 20 млн-1 включ.

±4 млн-1

-

90

св. 20 до 50 млн-1

-

±20 %

от 0 до 100 млн

от 0 до 20 млн-1 включ.

±4 млн-1

-

св. 20 до 100 млн-1

-

±20 %

от 0 до 500 млн )

от 0 до 50 млн-1 включ.

±10 млн-1

-

св. 50 до 500 млн-1

-

±20 %

от 0 до 1000 млн-1 2)

от 0 до 50 млн-1 включ.

±10 млн-1

-

св. 50 до 1000 -1

млн

-

±20 %

Cl2 (хлор)

от 0 до 5 млн-1

от 0 до 0,3 млн-1 включ.

±0,06 млн-1

-

30

св. 0,3 до 5 млн-1

-

±20 %

от 0 до 10 млн-1 2)

от 0 до 10 млн-1

±2,0 млн-1

-

120

SO2 (диоксид серы)

от 0 до 10 млн-1

от 0 до 2,5 млн-1 включ.

±0,5 млн-1

-

70

св. 2,5 до 10 млн-1

-

±20 %

от 0 до 20 млн-1

от 0 до 4 млн-1 включ.

±0,8 млн-1

-

св. 4 до 20 млн-1

-

±20 %

от 0 до 50 млн-1 2)

от 0 до 10 млн-1 включ.

±2 млн-1

-

св. 10 до 50 млн-1

-

±20 %

SO2 (диоксид серы)

от 0 до 100 млн )

от 0 до 20 млн-1 включ.

±4 млн-1

70

св. 20 до 100 млн-1

-

±20 %

HCN (цианистый водород)

от 0 до 10 млн-1 2) от 0 до 20 млн-1 2)

от 0 до 10 млн-1

±2 млн-1

-

70

HCl (хлористый водород)

от 0 до 10 млн-1

от 0 до 4 млн-1 включ.

±0,8 млн-1

-

100

св. 4 до 10 млн-1

-

±20 %

от 0 до 20 млн-1

от 0 до 4 млн-1 включ.

±0,8 млн-1

-

св. 4 до 20 млн-1

-

±20 %

Опреде

ляемый

компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний

T0,9 д , с

абсолютной ,объемная доля

относитель

ной

HCl (хлористый водород)

от 0 до 30 млн-1

от 0 до 4 млн-1 включ.

±0,8 млн-1

-

св. 4 до 30 млн-1

-

±20 %

Н2 (водород)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±100 млн-1

-

30

NO2 (диоксид азота)

от 0 до 10 млн-1

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

60

св. 1 до 10 млн-1

-

±20 %

от 0 до 20 млн-1 2)

от 0 до 2 млн-1 включ.

±0,4 млн-1

-

св. 2 до 10 млн-1

-

±20 %

от 0 до 100 млн-1 2)

от 0 до 8 млн-1 включ.

±4 млн-1

-

св. 8 до 100 млн-1

-

±20 %

NO (оксид азота)

от 0 до 100 млн-1 2)

от 0 до 10 млн-1 включ.

±2 млн-1

-

30

св. 10 до 100 млн-1

-

±20 %

фР ин 3 )( о

0

1

от 0 до 1,0 млн-1

от 0 до 0,1 млн-1 включ.

±0,02 млн-1

-

30

св. 0,1 до 1 млн-1

-

±20 %

от 0 до 5,0 млн-1 2)

от 0 до 2,0 млн-

±0,2 млн-1

-

HF (фтористый водород)

от 0 до 10 млн-1 2)

от 0 до 10 млн-1

±1 млн-1

-

120

AsH3 (ар-син)

от 0 до 1,0 млн-1 2)

от 0 до 0,5 млн-1

±0,1 млн-1

-

30

1)    В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 84,4 до 106,7 кПа).

2)    Диапазоны измерений не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов.

Примечания:

1)    Цена единицы наименьшего разряда шкалы, объемная доля:

-    в диапазоне показаний от 0 до 10 млн-1 0,1 млн

-    в диапазоне показаний св. 10 до 1000 млн-1 1 млн

-    в диапазоне показаний от 0 до 10 % и от 0 до 25 % 0,1

2)    По дополнительному заказу возможна поставка газоанализаторов PrimaX I, PrimaX P, отградуированных в единицах измерений массовой концентрации мг/м (пересчет результатов измерений, выраженных в объемных долях, млн-1, осуществляется автоматически для нормальных условий эксплуатации).

Определяемый компонент

Диапазон измерений содержания определяемого компонента 1)

Пределы допускаемой основной 3) погрешности

Предел допускаемого времени установления

4)

показаний 7

T0,9 д , с

объемной доли, %

% НКПР 2)

абсолют

ной,

% НКПР

относительной, %

метан (СН4)

от 0 до 2,2 включ. св. 2,2 до 4,4

от 0 до 50 включ. св. 50 до 100

±5

±10

30

пропан (С3Н8)

от 0 до 0,85 включ. св. 0,85 до 1,7

от 0 до 50 включ. св. 50 до 100

±5

±10

30

н-бутан

(С4Н10)

от 0 до 0,7 включ. св. 0,7 до 1,4

от 0 до 50 включ. св. 50 до 100

±5

±10

30

н-пентан

(С5Н12)

от 0 до 0,7

от 0 до 50

±5

-

30

гексан (C6H14)

от 0 до 0,5 включ. св. 0,5 до 1,0

от 0 до 50 включ. св. 50 до 100

±5

±10

30

гептан (С7Н16)

от 0 до 0,55

от 0 до 50

±5

-

30

этилен (С2Н4)

от 0 до 1,15 включ. св. 1,15 до 2,3

от 0 до 50 включ. св. 50 до 100

±5

±10

30

толуол

(C6H5-CH3)

от 0 до 0,55

от 0 до 50

±5

-

30

1)    Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР.

2)    Значения НКПР в соответствии с ГОСТ Р 51330.19-99.

3)    В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 84,4 до 106,7 кПа), для анализируемых сред, содержащих только один определяемый компонент.

4)    При расходе газовой смеси от 1,4 до 1,6 дм3/мин.

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности 3),

% НКПР

Предел допускаемого времени установления пока-

4)

заний ; T0,9 д, с

% НКПР 2)

объемной доли, %

метан (СЩ)

от 0 до 50

от 0 до 2,2

±4

30

пропан (С3Н8)

от 0 до 50

от 0 до 0,85

±4

30

2-бутанон (метилэтил-кетон)

(CH3CH2COCH3)

от 0 до 50

от 0 до 0,75

±5

30

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности 3),

% НКПР

Предел допускаемого времени установления пока-

4)

заний ; Т0,9 а, с

% НКПР 2)

объемной доли, %

2-пропанон (ацетон) (С3Н6О)

от 0 до 50

от 0 до 1,25

±5

30

этанол (С2Н5ОН)

от 0 до 50

от 0 до 1,55

±5

30

пропилен (С3Н6)

от 0 до 50

от 0 до 1,0

±5

30

этиловый эфир уксусной кислоты (этилацетат) (С4Н8О2)

от 0 до 50

от 0 до 1,0

±5

30

2-пропанол (изопропанол) ((Ш3)2 CHOH)

от 0 до 50

от 0 до 1,0

±5

30

толуол (С7Н8)

от 0 до 50

от 0 до 0,5

±5

30

водород (Н2)

от 0 до 50

от 0 до 2,0

±10

30

н-бутан (С4Н10)

от 0 до 50

от 0 до 0,7

±5

30

гексан (С6Н14)

от 0 до 50

от 0 до 0,5

±5

30

этилен (С2Н4)

от 0 до 50

от 0 до 1,15

±5

30

метанол (СН3ОH)

от 0 до 50

от 0 до 3,0

±5

30

изобутан (^C4H10)

от 0 до 50

от 0 до 0,65

±5

30

пентан (C5H12)

от 0 до 50

от 0 до 0,55

±5

30

циклопентан (C5H10)

от 0 до 50

от 0 до 0,7

±5

30

1) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР.

2 Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

3) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент.

Наименование характеристики

Значение

Диапазон измерений содержания углеводородных газов (метан, пропан или бутан)

от 0 до 100 % НКПР от 0 до 100 % об. д. (метан)

Диапазон измерений содержания довзрывоопасных концентраций

метанола или этилена, % НКПР:

- этилен

от 0 до 100

- метанол

от 0 до 50

Пределы допускаемой основной абсолютной погрешности: - в диапазоне от 0 до 50 % НКПР, % НКПР

±3

- в диапазоне от 51 до 100 % НКПР, % НКПР

±5

- в диапазоне от 0 до 100 % об. д., % об. д.

±5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения окружающей температуры в интервале от -60 до +75 oC, % НКПР

±5

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления на 10 % от нормальных условий, % НКПР

±5

Пределы допускаемой дополнительной погрешности от изменения относительной влажности в диапазоне от 5 до 100 %, % НКПР

±7

Пределы допускаемых значений изменения выходного сигнала - за 8 часов, % НКПР

±1

- за 1 год, % НКПР

±2

Время установления показаний, с, не более: - метан (100 % НКПР):

T50

7

T90

10

- этилен:

T90

60

- метанол:

T90

20

Нормальные условия измерений:

- температура окружающей среды, C

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- диапазон изменения атмосферного давления, кПа

от 90,6 до 104,8

Определяемый

компонент

Диапазон измерений объемной доли, млн-1

Пределы допускаемой основной приведенной к верхнему поддиапазону измерений погрешности измерений, %

Предел допускаемого времени установления показания, с

Т0,5

Т0,9

Диоксид углерода (CO2)

от 0 до 5000

от 0 до 2500 млн-1 включ.

±5

4

8

св. 2500 до 5000 млн-1

±10

от 0 до 10000

от 0 до 5000 млн-1 включ.

±5

св.5000 до 10000 млн-1

±10

Нормальные условия измерений:

-    температура окружающей среды, oC

-    относительная влажность воздуха, %

-    диапазон изменения атмосферного давления, кПа

от +15 до +25 от 30 до 80 от 90,6 до 104,8

Определяемый

компонент

Диапазон измерений

Диапазон показаний, % НКПР

Пределы допускаемой основной абсолютной !) погрешности, % НКПР

Предел допускаемого времени установления показания, с

% НКПР

объемная доля, %

Т0,5

Т0,9

метан (CH4)

от 0 до 50

от 0 до 2,2

от 0 до 100

±3

10

30

пропан (C3H8)

от 0 до 50

от 0 до 0,85

от 0 до 100

±3

10

30

бутан (n-C4Hi0)

от 0 до 50

от 0 до 0,7

от 0 до 100

±3

10

30

!) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 90,6 до 104,8 кПа)

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной 1) абсолютной погрешности, % НКПР

% НКПР

объемная доля, %

этан (C2H6)

от 0 до 50

от 0 до 1,2

±3

водород (Н2)

от 0 до 50

от 0 до 2,0

±3

и-бутан (i-C4Hio)

от 0 до 50

от 0 до 0,65

±3

н-пентан (С5Н12)

от 0 до 50

от 0 до 0,55

±3

изопентан (2 метилбутан) (С5Н12)

от 0 до 50

от 0 до 0,65

±3

гексан (С6Н14)

от 0 до 50

от 0 до 0,5

±3

октан (C8Hi8)

от 0 до 50

от 0 до 0,4

±5

нонан (C9H20)

от 0 до 50

от 0 до 0,35

±6

1-бутен (C4H8)

от 0 до 50

от 0 до 0,8

±3

ацетон (С3Н^)

от 0 до 50

от 0 до 1,25

±3

пропилен (C3H6)

от 0 до 50

от 0 до 1,0

±5

бензол (C6H6)

от 0 до 50

от 0 до 0,6

±3

толуол (C6H5CH3)

от 0 до 50

от 0 до 0,5

±4

этанол (C2H5OH)

от 0 до 50

от 0 до 1,55

±3

н-бутанол (C4H9OH)

от 0 до 50

от 0 до 0,7

±10

этилацетат (CH3COOC2H5)

от 0 до 50

от 0 до 1,0

±4

бутилацетат (CH3COOC4H9)

от 0 до 50

от 0 до 0,6

±6

этилбензол (C6H5C2H5)

от 0 до 50

от 0 до 0,4

±6

2-бутанон (CH3COC2H5)

от 0 до 50

от 0 до 0,9

±3

циклопентан (С5Н10)

от 0 до 50

от 0 до 0,7

±3

МТБЭ (метил-третбутиловый эфир)

от 0 до 50

от 0 до 0,75

±3

Изомеризат

от 0 до 50

от 0 до 0,55

±4

Легкая нафта (петролейный эфир)

от 0 до 50

от 0 до 0,7

±3

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной 1) абсолютной погрешности, % НКПР

% НКПР

объемная доля, %

Фракция НК-62Х

от 0 до 50

от 0 до 0,55

±5

П-ксилол

от 0 до 50

от 0 до 0,5

±5

О-ксилол

от 0 до 50

от 0 до 0,5

±5

Метанол (CH3OH)

от 0 до 50

от 0 до 3,0

±5

Керосин ГОСТ 18499-73

от 0 до 50

от 0 до 0,35

±6

Уайт-спирит ГОСТ 3134-78

от 0 до 50

от 0 до 0,35

±6

Бензин автомобильный ГОСТ Р 51313-99

от 0 до 50

от 0 до 0,7

±5

Бензин авиационный ГОСТ 1012-72

от 0 до 50

от 0 до 0,7

±3

Бензин неэтилированный ГОСТ Р 51866-2002

от 0 до 50

от 0 до 0,7

±5

Топливо для реактивных двигателей ГОСТ 10227-86

от 0 до 50

от 0 до 0,35

±6

Нейтрализатор «КорКлиар-100»

от 0 до 50

от 0 до 0,5

±10

Дизельное топливо ГОСТ 305-82

от 0 до 50

от 0 до 0,3

±10

Ингибитор коррозии «Геркулес 30617»

от 0 до 50

от 0 до 0,6

±5

!) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 90,6 до 104,8 кПа).

Определяемый компонент

Диапазон измерений, мг/м3

Пределы допускаемой основной !) абсолютной погрешности

Предел допускаемого времени установления показания Т05, с

Сероводород (H2S)

от 0 до 30 включ.

±3 мг/м

30

св. 30 до 75 включ.

±10 % отн.

30

св. 75 до 150

±10 % отн.

30

!) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 90,6 до 104,8 кПа).

Наименование характеристики

Значение

S4100C

S4100T

Диапазон измерений концентраций горючих газов и сероводорода

от 0 до 100 % НКПР (метан, пропан или бутан)

от 0 до 30 мг/м3 от 0 до 75 мг/м3 от 0 до 150 мг/м3 (массовая концентрация сероводорода)

Диапазон индикации дисплея !)

от 0 до 120 % НКПР

от 0 до 120 % шкалы 2)

Пределы допускаемой основной погрешности:

- абсолютной

±5 % НКПР

±3 мг/м3 (в диапазоне от 0 до 30 мг/м3 включ.)

- относительной

-

±15 % отн. (в диапазоне св. 30 до 150 мг/м3)

Пределы допускаемой погрешности срабатывания сигнализации

±1 % НКПР

±1 мг/м3

Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 oC:

-    абсолютной

-    относительной

±0,8 % НКПР

±1,2 %

Пределы допускаемой дополнительной погрешности от изменения относительной влажности на каждые 10 %:

-    абсолютной

-    относительной

±1,5 % НКПР

±1,2 %

Пределы допускаемой дополнительной приведенной погрешности от изменения давления на 10 % от нормального

±5 % НКПР

±5 %

Пределы допускаемого изменения выходного сигнала

±10 % НКПР за 3 месяца

±10 % за 21 день

Время установления показаний, с, не более:

-    T50

-    T90

10

23

120

Нормальные условия измерений:

-    температура окружающей среды, oC

-    относительная влажность воздуха, %

-    диапазон изменения атмосферного давления, кПа

от +15 до +25 от 30 до 80 от 90,6 до 104,8

!) Для дисплея газоанализатора.

2) Верхнего предела диапазона измерений газоанализатора.

Наименование характеристики

Значение

НКПРм

млн •м

Диапазон измерений интегральной объемной доли углеводородных газов !):

-    легкие углеводороды (метан)

-    тяжелые углеводороды (пропан)

от 0 до 5 от 0 до 1

от 0 до 5000 от 0 до 2000

Пределы допускаемой основной приведенной к концу диапазона погрешности измерения об.д. (у), %

±10

Пределы допускаемой приведенной погрешности срабатывания сигнализации, %

±2

Пределы допускаемой дополнительной относительной погрешности измерения об. д. при изменении температуры на каждые 10 oC, %

±7

Пределы допускаемой дополнительной погрешности измерения об .д. при изменении атмосферного давления - в диапазоне от 90 до 110 кПа

±0,57

Пределы допускаемой дополнительной погрешности измерения об .д. от изменения относительной влажности в диапазоне от 0 до 95 %

±0,57

Время установления показаний Т09, с, не более

5

Нормальные условия измерений:

-    температура окружающей среды, oC

-    относительная влажность воздуха, %

-    диапазон изменения атмосферного давления, кПа

от +15 до +25 от 30 до 80 от 90,6 до 104,8

!) Длина трассы от 5 до 100 м

ПИП (измерительный канал)

Пределы допускаемой вариации выходного сигнала системы, в долях от пределов допускаемой основной погрешности

Газоанализаторы ULTIMA X мод. ULTIMA XE, ULTIMA XIR

±0,5

Г азоанализаторы PrimaX I, PrimaX P, PrimaX IR

±0,3

Датчики серии 47K модификации 47K-PRP и 47K-HT-PRP

не нормированы

Г азоанализаторы углеводородных газов стационарные IR400

не нормированы

Газоанализаторы стационарные IR700

не нормированы

Газоанализаторы стационарные S4000 мод. S4000CH и S4000TH

не нормированы

Газоанализаторы S4100 мод. S4100C, S4100T

не нормированы

ПИП (измерительный канал)

Пределы допускаемой дополнительной погрешности от влияния изменения внешних воздействующих факторов, в долях от пределов допускаемой основной погрешности

температуры

окружающей

среды

относительной влажности окружающей среды

атмосферного

давления

прочих внешних воздействующих факторов

Газоанализаторы ULTIMA X мод. ULTIMA XE, ULTIMA XIR

±0,3 на каждые 10 oC

±0,3 на каждые 10 %

не нормированы

±0,5 от влияния изменения скорости воздушного потока от 0 до 6 м/с

±1,5 от влияния содержания неизмеряе-мых компонентов на уровне ПДК в воздухе рабочей зоны (для XE с электрохимическими сенсорами)

Газоанализаторы PrimaX I, Pri-maX P, PrimaX IR

±0,5 в стандартном диапазоне температур

±1,0 в расширенном диапазоне температур

±0,5 для термокаталитического и инфракрасного,

±1,0 для электрохимических датчиков в диапазоне относительной влажности от 15 до 90 %

не нормированы

±1,5 от влияния содержания неизмеряе-мых компонентов на уровне ПДК в воздухе рабочей зоны (электрохимические сенсоры)

Датчики серии 47K модификации 47K-PRP и 47K-HT-PRP

±0,5 в стандартном диапазоне температур

±1,0 в расширенном диапазоне температур

±0,5 в пределах рабочих условий эксплуатации

±0,5 на каждые 3,3 кПа

±0,5 от влияния изменения скорости воздушного потока от 0 до 6 м/с

Газоанализаторы углеводородных газов стационарные IR400

приведены в таблице 10

Газоанализаторы

стационарные

IR700

±0,3 в пределах рабочих условий эксплуатации

±0,5 в пределах рабочих условий эксплуатации

±0,3 в пределах рабочих условий эксплуатации

Газоанализаторы стационарные S4000 мод. S4000CH и S4000TH

±1,5 для S4000CH ±0,8 для S4000TH в пределах рабочих условий эксплуатации

±0,5 для S4000CH ±0,3 для S4000TH в пределах рабочих условий эксплуатации от 10 до 95 %

не нормированы

не нормированы

Газоанализаторы S4100 мод. S4100C,S4100T

приведены в таблице 15

Наименование характеристики

Значение

Напряжение питания контроллера

-    переменным током частотой 50/60 Гц, В

-    постоянным током, В

от 85 до 265 от 19 до 32

Потребляемая мощность (без нагрузки), не более:

а)    при питании переменным током, ВА

-    9010 SIL

-    9020 SIL

б)    при питании постоянным током, Вт

-    9010 SIL

-    9020 SIL

13

15

3

4

Параметры питания ПИП

а)    датчики серии 47K модификации 47K-PRP и 47K-HT-PRP, мА:

-    9010 SIL

-    9020 SIL

б)    датчики с аналоговым выходным сигналом от 4 до 20 мА:

-    номинальное напряжение постоянного тока, В

-    потребляемый ток, мА, не более

от 100 до 450 от 100 до 350

24

350

Аналоговые выходные сигналы от 0 до 20 мА или от 4 до 20 мА (на один модуль):

-    9010 SIL

-    9020 SIL

1

2

Сигнализация (на один модуль)

3 уровня C (Caution) - Внимание,

W (Warning) - Предупреждение, A (Alarm) - Тревога F (Fault) - неисправность

Дискретные выходные сигналы (на один модуль)

-    один выход с открытым коллектором

-    два реле

-    одно реле неисправности

-    одно реле сирены

C (Caution)- Внимание

W (Waming)-Предупреждение, A (Alarm) -Тревога F (Fault) - неисправность

Цифровые выходные сигналы (на один модуль)

RS485 полудуплексный, ModBus RTU Ethernet USB 2.0

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-    9010 SIL, 9020 SIL, модуль для установки в 19” стойку высота

ширина

длина

-    9010 SIL, 9020 SIL, каркас для установки в 19” стойку высота

ширина (на 2/5/10 модулей) длина

-    9010 SIL, 9020 SIL (модули для настенного монтажа) высота

ширина

длина

129

41

220

132,5

157,6/279,5/482,6

300

180

255

90

Масса, кг, не более:

-    9010 SIL, 9020 SIL, модуль для установки в 19” стойку

-    9010 SIL, 9020 SIL (модули для настенного монтажа)

0,45

1,3

Уровень защиты корпуса контроллера системы от проникновения твердых предметов и воды по ГОСТ 14254-2015:

-    9010 SIL, 9020 SIL, модуль для установки в 19” стойку

-    9010 SIL, 9020 SIL (модули для настенного монтажа)

IP20

IP65

Средняя наработка на отказ контроллера 9010/9020 SIL, ч

221949

Средний срок службы, лет

20

Наименование элемента системы

Условия эксплуатации

диапазон температуры окружающей среды, oC

диапазон относительной влажности окружающей среды, %

диапазон атмосферного давления, кПа

Контроллер 9010 SIL, 9020 SIL (для установки в 19” стойку и для настенного монтажа)

от -10 до +55

от 0 до 90

не нормирован

ULTIMA XE для кислорода и вредных газов, кроме аммиака (NH3) :)

от 0 до +30 (NH3)

от 0 до +40 (прочие сенсоры, кроме NH3)

от 35 до 95

от 80 до 120

ULTIMA XE, ULTIMA XIR для горючих газов с термокаталитическим и инфракрасным сенсором !)

от -40 до +60

от 5 до 95

от 80 до 120

PrimaX P с термокаталитическим сенсором 2)

Стандартный: от -25 до +55 включ. Расширенный: от -40 до +25, св. +55 до +70

от 5 до 95

от 80 до 120

Наименование элемента системы

Условия эксплуатации

диапазон температуры окружающей среды, oC

диапазон относительной влажности окружающей среды, %

диапазон атмосферного давления, кПа

PrimaX P, PrimaX I с электрохимическими сенсора-

2)

ми

Стандартный: от -10 до +40 включ. Расширенный:

от -30 до -10, св. +40 до +55 (O2) от -20 до -10, св. +40 до +5 (CO) от -40 до -10, св. +40 до +50 (H2S) от -20 до -10 (NH3, Cl2, HCl, HF, PH3, ASH3)

от -20 до -10, св. +40 до +50 (SO2, H2, NO2)

от -40 до -10 (HCN)

от -30 до -10, св. +40 до +50 (NO)

от 5 до 95

от 80 до 120

PrimaX IR

от -50 до +80

от 5 до 95

от 80 до 120

Датчики серии 47K модификации 47K-PRP 3)

Стандартный: от -25 до +55 Расширенный: от -40 до +90

от 5 до 95

от 80 до 120

Датчики серии 47K модификации 47K-HT-PRP

от -40 до +160

от 5 до 95

от 80 до 120

Газоанализаторы углеводородных газов стационарные модель IR400

от -60 до +75

от 5 до 100

101,3 кПа ± 10 %

Г азоанализаторы стационарные IR700

от -60 до +75

от 10 до 95

от 90 до 110

Газоанализаторы углеводородных газов трассовые IR5500 4)

от -55 до +65

от 0 до 95

от 86 до 108

Газоанализаторы стационарные S4000 модели S4000CH и S4000TH 5)

от -40 до +70

от 10 до 95

от 90 до 110

Газоанализаторы S4100 мод. S4100C, S4100T 6)

S4100C и S4100T с сенсорами от -40 до +70

выносной датчик на углеводороды (НС) от -40 до +70 или от -40 до +120 или от -40 до +180

от 5 до 100

от 91,17 до 111,43 кПа

!) В соответствии с сертификатом соответствия № TC RU C-US.ro05^.00985 от 03.03.2015 г., выданным НАНИО «ЦСВЭ», газоанализаторы ULTIMA XE, ULTIMA XIR допущены к эксплуатации в диапазоне температур от -40 до +60 °C, при этом в предельных условиях эксплуатации не указанных в таблице, метрологические характеристики не нормированы.

2)    В соответствии с сертификатом соответствия № TC RU C-US.ro05^.00988 от 04.03.2015 г., выданным НАНИО «ЦСВЭ», газоанализаторы PrimaX I, PrimaX P допущены к эксплуатации в диапазоне температур от -40 до +70 °C, при этом в предельных условиях эксплуатации не указанных в таблице, метрологические характеристики не нормированы.

3)    В соответствии с сертификатом соответствия № TC RU ^^.^05^.00987 от 03.03.2015 г., выданным НАНИО «ЦСВЭ», датчики 47^PRP допущены к эксплуатации в диапазоне температур от -40 до +90 °C для температурного класса Т4 и от -40 до +40 °C для температурного класса Т6, при этом в предельных условиях эксплуатации не указанных в таблице, метрологические характеристики не нормированы.

4)    В соответствии с сертификатом соответствия № TC RU C-IE.AA87.В.00317 от 18.08.2016 г., выданным НАНИО «ЦСВЭ», газоанализаторы IR5500 допущены к эксплуатации в диапазоне температур от -55 до +65 °C.

5)    В соответствии с сертификатом соответствия № TC RU C-IE.AA87.В.00317 от 18.08.2016 г., выданным НАНИО «ЦСВЭ», газоанализаторы S4000CH и S4000TH допущены к эксплуатации в диапазоне температур от -40 до +70 °C.

Наименование элемента системы

Условия эксплуатации

диапазон температуры окружающей среды, oC

диапазон относительной влажности окружающей среды, %

диапазон атмосферного давления, кПа

6) В соответствии с сертификатом соответствия № TC RU C-IE.AA87.В.00317 от 18.08.2016 г., выданным НАНИО «ЦСВЭ», газоанализаторы S4100C, S4100T допущены к эксплуатации в диапазоне температур от -40 до +70 °C для температурного класса Т4 и от -40 до +55 °C для температурного класса Т5. Датчики Universal Gas Sensor HC (11159-xx) могут использоваться как выносные в зависимости от типа компаунда и взрывоопасного исполнения для области температур от -40 до +70 °C (исполнение «Ex d» или «Ex е»), от -40 до +120 °C (исполнение «Ex е» с компаундом 2850FT CAT 11), от -40 до +180 °C (исполнение «Ex е» с компаундом 2850FT CAT 17). При использовании соединительных коробок 31305-ХХ Junction Box с сенсорами Universal Gas Sensor HC (11159-xx) диапазон температуры окружающей среды должен быть от -40 до +70 °C.

Наименование элемента системы

Маркировка взрывозащиты

47K-PRP

1 Ex d IIC T4m Gb Х, Ex tb IIIC T135 C/T85°C T4: -40 C < Ta < +90°C, T6: -40 C < Ta < +40°C

47K-HT-PRP

1 Ex d IIC T3 Gb X и Ex tb IIIC Db T200oC X

Соединительные коробки Junction Box S47K, X Series AL Junction Box

1Ex d IIC T4/T6 Gb или 1Ex e IIC T4/T6 Gb, Ex tb IIIC T85°C/T135°C Db

T4/T135°C: -50 C < Ta < +80 °C с кабельными вводами HSK-M-Ex-d,

T4/T135°C: -40 C < Ta < +70 °C с кабельными вводами 8161/5 M25-17,

T6/T85°C: T4: -50 C < Ta < +40 °C с кабельными вводами HSK-M-Ex-d,

T6/T85°C: T4: -40 C < Ta < +40 °C с кабельными вводами 8161/5 M25-17

PrimaX I

0Ex ia IIC T4 Ga, Ex ia IIIC T130°C Db, -40 C < Ta < +70 °C

PrimaX P

1Ex d ia [ia] IIC T4 Gb, Ex tb ia [ia] IIIC ^30°C Db,-40 C < Ta < +70 °C

PrimaX IR

1Ex d IIC T4 Gb, Ex tb IIIC T130°C Db, -50 C < Ta < +80 °C

Соединительные коробки X Series Junction Box

Ex d IIC Gb U, -50 C < Ta < +105 °C Ex tb IIIC Db U, -40 C < Ta < +105 °C

Соединительные коробки X Series Junction Box с портом XP и модулем HART

1Ex d [ib] IIC T5 Gb, -40 C < Ta < +60 °C

блок газоанализатора Ultima XE Main, газоанализатора Ultima XE, Ultima XIR

1Ex d IICT5 Gb, -40 C < Ta < +60 °C

блок газоанализатора Ultima XE Main c портом XP и модулем HART

1Ex d [ib] IICT5 Gb, -40 C < Ta < +60 °C

сенсор Ultima XE

1Ex d IIC T4 Gb, -40 C < Ta < +60 °C

сенсор Ultima XE OX/TOX

1Ex d ia IIC T4 Gb, -40 C < Ta < +60 °C

сенсор Ultima XIR

1Ex d IIC T5 Gb, -40 C < Ta < +60 °C

IR5500

1Ex d IIB+H2 T4 Gb, Ex tb IIIC T135°C Db, -55 C < Ta < +65 °C

S4000CH, S4000TO

1Ex d IIB+H2 T5 Gb, Ex tb IIC T100°C Db, -40 C < Ta < +70 °C

Наименование элемента системы

Маркировка взрывозащиты

S4100C, S4100T

1Ex d e mb IIC T5,T4 Gb, T4: , -40 C < Ta < +70 °C, T5: -40 C < Ta < +55 °C

IR400, IR700

1Ex d IIB+H2 T5 Gb, Ex tb IIIC T100°C Db, -60 C < Ta

< +75 °C

Соединительные коробки 31305-ХХ Junction Box

1Ex db IIB+H2 T5 X, -60 C < Ta < +75 °C

соединительные коробки IR400/IR700 Junction Box

1Ex d e mb IIB+H2 T5 Gb,

Ex mb tb IIIC T100°C Db, -40 C < Ta < +70 °C

Наименование

Обозначение

Количество

Система газоаналитическая 9010/9020 SIL в составе Контроллер:

-    модули 9010 SIL, 9020 SIL для установки в 19” стойку в комплекте с каркасом на 2, 5 или 10 модулей

или

-    9010 SIL или 9020 SIL (для настенного монтажа)

ПИП:

-    газоанализаторы серии ULTIMA X, модификаций ULTIMA XE, ULTIMA XIR

-    газоанализаторы PrimaX I, PrimaX P, PrimaX IR

-    датчики серии 47K модификации 47K-PRP, 47K-HT-PRP

-    газоанализаторы углеводородных газов стационарные модель IR400

-    газоанализаторы стационарные IR700

-    газоанализаторы углеводородных газов трассовые IR5500

-    газоанализаторы стационарные S4000 модели S4000CH и S4000TH

-    газоанализаторы серии S4100 модели S4100C и S4100T

9010/9020 SIL

1 шт. по заказу

по заказу по заказу

Руководство по эксплуатации системы газоаналитической 9010/9020 SIL

-

1 экз.

Системы газоаналитические 9010/9020 SIL. Методика поверки

МП-242-2238-2018

1 экз.

Примечание - По требованию Заказчика Изготовителем могут поставляться системы газоаналитические с любым набором сменных датчиков и отдельно датчики для использования в составе газоаналитических систем, а также отдельно центральные блоки для полной комплектации газоаналитической системы при наличии первоначально только датчиков, перечисленных в настоящем описании типа.
