| Номер в госреестре | 72660-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LVQB |
| Изготовитель | "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LVQB (далее - трансформаторы), предназначены для масштабного преобразования силы тока и передачи измерительной информации приборам измерения, защиты, автоматики, сигнализации, управления и учета, в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 6 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет смеси элегаза и азота.
На основании трансформатора установлен датчик давления элегаза, имеющий функцию аварийной сигнализации. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана в верхней части корпуса.
Трансформаторы выпускаются в модификациях: LVQB-35, LVQB-110, LVQB-220, LVQB-330, LVQB-500.

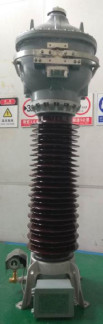

а) трансформаторы тока б) трансформаторы тока в) трансформаторы тока
LVQB-35, LVQB-110 LVQB-220 LVQB-330, LVQB-500
отсутствует.
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1-2.
Таблица 1 - Основные метрологические характеристики трансформаторов тока LVQB
| Наименование характеристики | Значение характеристики | ||||
| LVQB-35 | LVQB-110 | LVQB-220 | LVQB-330 | LVQB-500 | |
| Номинальные первичные токи, А | От 5 до 4000 | От 100 до 4000 | |||
| Номинальные вторичные токи, А | 5 и 1 | ||||
| Номинальное напряжение, кВ | 35 | 110 | 220 | 330 | 500 |
| Наибольшее рабочее напряжение, кВ | 40,5 | 126 | 252 | 363 | 550 |
| Число вторичных обмоток | 1-6 | ||||
| Класс точности вторичной обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | ||||
| Класс точности вторичной обмотки для защиты | 5P;10P | ||||
| Номинальная вторичная нагрузка при cos ф= 0,8 для обмотки измерений, ВА | 5-100 | ||||
| Номинальная вторичная нагрузка при cos ф= 0,8 для обмотки защиты, В-А | 5-100 | ||||
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | 5-10 | ||||
| Ном. коэффициент безопасности вторичной обмотки для измерений, КБном | 1-10 | ||||
| Масса не более, кг | 450 | 480 | 1300 | 1535 | 2100 |
| Габаритные размеры (Ш х Д х В), не более, мм | 1335x930 x1955 | 1175x658x24 35 | 1465x980x38 85 | 1510x1058x51 44 | 1770x1220x63 60 |
| Средний срок службы, не менее, лет | 25 | ||||
| Средняя наработка до отказа, не менее, ч | 220000 | ||||
| Климатическое исполнение и категория размещения | УХЛ1 в диапазоне от -60 до +45 'С | ||||
Наносится на табличку трансформатора методом штамповки или наклейки, а на эксплуатационную документацию типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока LVQB | 1 шт. |
| Паспорт | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
осуществляется по документу ГОСТ 8.217-2011 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1, регистрационный номер в Федеральном информационном фонде 39952-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»
ГОСТ Р 8.859-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
Техническая документация на трансформаторы тока LVQB
