| Номер в госреестре | 72663-18 |
| Наименование СИ | Счетчики жидкости турбинные |
| Обозначение типа СИ | ТОР.НТ.М |
| Изготовитель | Общество с ограниченной общество Инженерно-Производственное Предприятие "Новые Технологии" (ООО ИПП "Новые Технологии"), г. Уфа |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости турбинные ТОР.НТ.М предназначены для измерения количества жидкости (воды, нефти и нефтепродуктов) в единицах объема.
Принцип действия счетчиков жидкости турбинных ТОР.НТ.М (далее - счетчики) основан на преобразовании объема протекающей жидкости в пропорциональное число оборотов крыльчатки и пересчета в единицы объема. Число оборотов крыльчатки прямо пропорционально количеству прошедшей жидкости. Турбинка передаёт вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран служат для направления потока жидкости в рабочей полости корпуса. Счетчики позволяют одновременно измерять и демонстрировать величины на механическом счетчике, расположенном на корпусе. Счетчики могут быть укомплектованы блоком питания искробезопасным и электромагнитным датчиком для дистанционной передачи информации.
Счетчики состоят из измерительного узла и корпуса. Измерительный узел состоит из турбинки, редуктора, счетного механизма, магнитной муфты, лопатки, обтекателя и экрана. Измерительный узел размещается внутри корпуса счетчика. Крышка измерительного узла является герметичной перегородкой, отделяющей счетный механизм от рабочей полости корпуса счетчика и крепится к нему с помощью хомутов, которые фиксируются кольцом. Счетчики устанавливаются на трубопровод с помощью быстросъёмных хомутов.
Счетчики выпускаются в следующих модификациях ТОР.НТ.М-50, ТОР.НТ.М-80, которые отличаются диаметром условного прохода счетчиков.

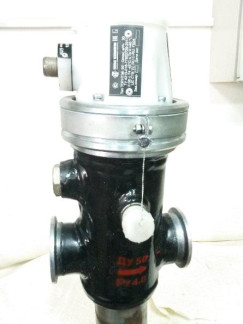

Общий вид счетчиков приведен на рисунке 1.
Экран измерительного узла счетчиков приведен на рисунке 2.
Счетчики пломбируются с помощью пломбы и проволоки, продетой через специальные отверстия в корпусе и на крышке механического счетчика Пломбирование счетчиков производится с целью предотвращения несанкционированного доступа к механической части счетчиков. Схема пломбирования счетчиков приведена на рисунке 3.
Съем показаний счетчиков, в зависимости от комплектации, осуществляется:
- по механическому счетчику;
- по электромагнитному датчику в комплекте с блоком питания искробезопасным. Счетчики имеют вводное устройство для подключения магнитоиндукционного датчика
МИД-И2У с установленной маркировкой взрывозащиты 1ExdIIBT4 или аналогичного устройства.
По устойчивости к климатическим условиям счетчики соответствуют виду климатического исполнения «УХЛ» категории размещения 2 по ГОСТ 15150-69.
Счетчики относятся к восстанавливаемым, ремонтируемым, однофункциональным изделиям, к группе II виду l по ГОСТ 27.003-93.
Счетчики, укомплектованные блоком питания искробезопасным и электромагнитным датчиком, предназначены для применения во взрывоопасных зонах помещений и наружных установок с категориями и группами взрывоопасных смесей газов и паров с воздухом в соответствии с установленной маркировкой взрывозащиты электромагнитного датчика 1Ех1ЬПБТ4.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Условное обозначение счетчика | ТОР.НТ.М-50 | Т0Р.НТ.М-80 |
| Диаметр условного прохода, мм | 50 | 80 |
| Диапазон измерения объемного расхода, м3/ч | от 6 до 30 | от 15 до 75 |
| Диапазон значений скоростей измеряемой среды, м/с | от 0,0016 до 0,0083 | от 0,0041 до 0,208 |
| Пределы допускаемой основной относительной погрешности при измерении объема, %: - в диапазоне расходов до 20 %* - в диапазоне расходов от 20% вкл. до 100 %* - в диапазоне расходов от 60% вкл. до 100 %* | не нормируется ±1,0**; ±1,5 ±1,0 | |
| Пределы допускаемой дополнительной относительной погрешности при измерении объема в диапазоне расходов (20 - 100) % от максимального значения расхода, для диапазона кинематической вязкости на каждые 10^10"6 м2/с, %: - от 1 • 10-6 до 80^10"6 м2/с - от 80^10"6 до 120^10"6 м2/с | ±2,0 ±1,5 | |
| Средний срок службы, лет, не менее | 8 | |
| * От максимального значения расхода ** Указанные пределы допускаемой основной относительной погрешности при измерении объемного расхода обеспечиваются при наличии прямого участка перед счетчиком не менее 5 диаметров условного прохода счетчика | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Условное обозначение счетчика | ТОР.НТ.М-50 | ТОР.НТ.М-80 |
| Параметры электропитания: - напряжение постоянного тока, В | £+0,6 6-0,9 | |
| Г абаритные размеры: | ||
| - длина | 320 | 320 |
| - ширина | 177 | 177 |
| - высота | 385 | 415 |
| Наименование характеристики | Значение |
| Параметры измеряемой среды: - температура, °С - давление, МПа - вязкость, м2/с, не более - объемное содержание парафина, не более, % - содержание сернистых соединений по весу, % - содержание механических примесей, мг/л, не более - размер частиц механических примесей, мм, не более | от +5 до +70 от 0,3 до 3,99 от 110-6 до 12010-6 10 3 3000 5 |
| Масса кг, не более | 20 25 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -50 до +50 до 75 при +15°С до 100 при +25°С от 84 до 106,7 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист руководства по эксплуатации типографическим способом и на корпус счетчиков.
Комплектность счетчиков представлена в таблице 3.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик жидкости турбинный ТОР. НТ.М | - | 1 шт. |
| Электромагнитный датчик (по отдельному заказу) | - | |
| Блок питания искробезопасный (по отдельному заказу) | - | 1 комплект |
| Счетчики жидкости турбинные ТОР.НТ.М. Паспорт | 4213-018-77852729-2018 ПС | 1 экз. |
| Счетчики жидкости турбинные ТОР.НТ.М. Руководство по эксплуатации | 4213-018-77852729-2018 РЭ | 1 экз. |
| Инструкция. Счетчики жидкости турбинные ТОР.НТ.М Методика поверки | МП 1805/1-311229-2018 | 1 экз. |
осуществляется по документу МП 1805/1-311229-2018 «Инструкция. ГСИ. Счетчики жидкости турбинные ТОР.НТ.М. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 18 мая 2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 года № 256, с пределами допускаемой относительной погрешности не более 1/3 счетчика в диапазоне значений, соответствующих диапазону измерений счетчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков и (или) в паспорт счетчиков, а также на пломбу, установленную в соответствии с рисунком 3.
приведены в эксплуатационном документе.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 27.003-2016 Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ 4213-018-77852729-2012 (с изменениями 2018 г.) Счетчики жидкости турбинные ТОР.НТ
