Трансформаторы тока измерительные ASK, KSU, 72667-18

72667-18
Трансформаторы тока измерительные ASK, KSU (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам (счетчикам электрической энергии) в сетях напряжением до 0,72 кВ.
Карточка СИ
Номер в госреестре 72667-18
Наименование СИ Трансформаторы тока измерительные
Обозначение типа СИ ASK, KSU
Изготовитель "MBS AG", Германия
Год регистрации 2018
Срок свидетельства 27.09.2029
МПИ (интервал между поверками) 6 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока измерительные ASK, KSU (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам (счетчикам электрической энергии) в сетях напряжением до 0,72 кВ.

Описание

Принцип действия трансформаторов основан на преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки (для модификаций ASK) или с первичной обмоткой (для модификаций KSU), вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.

Для трансформаторов ASK через отверстие магнитопровода. при монтаже пропускается шина или кабель, исполняющие функцию первичной обмотки, для трансформаторов KSU кабель подключается к клеммам выводов первичной обмотки, расположенным на корпусе. Для получения другого коэффициента преобразования, вместо шины может быть намотана первичная обмотка из нескольких витков (для модификаций ASK).

Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичной нагрузки, а также габаритными размерами.

Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90.

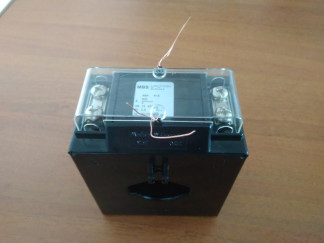

Общий вид трансформаторов приведен на рисунках 1 и 2.

Программное обеспечение

Место нанесения знака поверки

отсутствует.

Технические характеристики

Метрологические и технические характеристики трансформаторов приведены в таблицах

1 и 2.

Номинальные первичные токи Г, А

Модификация ASK 31.5

Модификация ASK 31.6

Модификация ASK 31.3

Номинальные вторичные нагрузки S^, ВА

50

1,0

1,0

1,0

1,0

60

1,0; 1,5

1,0; 1,5

1,0; 1,5

1,0; 1,5

1,0

75

1,0; 1,5; 2,5

1,0; 1,5; 2,5

1,0; 1,5

1,0; 1,5; 2,5

1,0; 1,5

80

1,5; 2,5

1,5; 2,5

1,5; 2,5

1,5; 2,5

1,5; 2,5

100

1,5; 2,5

1,5; 2,5

1,5; 2,5

1,5; 2,5

1,5; 2,5

1,5; 2,5

150

2,5

2,5

1,5; 2,5

2,5

1,5; 2,5

1,5; 2,5

200

2,5; 5

2,5; 5; 7,5

2,5; 3,75

2,5; 5; 10

1,5; 2,5

1,5; 2,5; 5

250

1,5; 2,5; 5; 7,5

2,5; 5; 10

1,5; 2,5; 5; 7,5

1,5; 2,5; 5; 10

1,5; 2,5; 5

1,5; 2,5; 5;10

300

2,5; 5; 10

2,5; 5; 10

1,5; 2,5; 5; 10

1,5; 2,5; 5; 10; 15

1,5; 2,5; 5

1,5; 2,5; 5;10

400

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10

1,5; 2,5; 5; 10; 15

2,5; 5; 10

1,5; 2,5; 5;10

500

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10

2,5; 5; 10; 15

2,5; 5; 10

1,5; 2,5; 5;10

600

5; 10; 15

5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5;5;10;15

750

5; 10; 15

5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10

2,5; 5; 10

Класс точности

0,5

1,0

0,5

1,0

0,5

1,0

Номинальный вторичный ток I2, А

1 или 5

Номинальное первичное напряжение Ui, кВ

0,72

Номинальная частота f, Гц

400

Г абаритные размеры (ширина х высотах глубина), мм, не более

60x75,5x68

95x116x74

60x75,5x48

Отверстие под шину или кабель (ширина х высота 0диаметр), мм, не более

30,5x10,5 028

30,5x10; 21x13 023,5

30,5x10,5; 25,5x12,5; 20,5x20,5 026

Номинальные первичные токи 1^ А

Модификация ASK 51.4

Модификация ASK 61.6

Модификация ASK 81.4

Номинальные вторичные нагрузки S^, В-А

100

1,5; 2,5

1,5; 2,5

1,5

1,5; 2,5

150

1,5; 2,5

1,5; 2,5

1,5; 2,5

1,5; 2,5

200

2,5; 5

1,5; 2,5; 5

2,5; 5

2,5; 5; 10

250

1,5; 2,5; 5

2,5; 5; 10

2,5; 5; 10

2,5; 5; 10; 15

300

2,5; 5

2,5; 5; 10

2,5; 5; 10; 15

2,5; 5; 10; 15

400

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15; 30

2,5; 5; 10

2,5; 5

500

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15; 30

2,5; 5; 10

2,5; 5; 10

600

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15; 30

2,5; 5; 10

2,5; 5; 10

750

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15

2,5; 5; 10; 15; 30

2,5; 5; 10; 15

2,5; 5; 10; 15

800

5; 10; 15

5; 10; 15; 30

5; 10; 15

5; 10; 15; 30

2,5; 5; 10; 15

2,5; 5; 10; 15

1000

5; 10; 15

2,5; 5; 10; 15; 30

5; 10; 15; 30

5; 10; 15; 30; 45

5; 10; 15

2,5; 5; 10; 15; 30

1200

5; 10; 15

5; 10; 15; 30

5; 10; 15; 30

5; 10; 15; 30; 45

5; 10; 15

5; 10; 15; 30

1250

5; 10; 15

5; 10; 15; 30

5; 10; 15; 30

5; 10; 15; 30; 45

5; 10; 15

5; 10; 15; 30

1500

5; 10; 15; 30

5; 10; 15; 30; 45

5; 10; 15

5; 10; 15; 30; 45

1600

5; 10; 15; 30

5; 10; 15; 30; 45

5; 10; 15

5; 10; 15; 30; 45

2000

10; 15; 30

10; 15; 30; 45

Класс точности

0,5

1,0

0,5

1,0

0.5

1,0

Н ом и нал ь н ый втор и ч н ы й ток I2, А

1 или 5

Н о м и нал ь ное пер в и ч ное напряжение U1, кВ

0,72

Номинальная частота f, Гц

400

Г абаритные размеры (ширина х высотахглубина), мм, не более

86x98,5x58

95x116x74

120x123,5x58

Отверстие под шину или кабель (ширинах высота 0диаметр), мм, не более

50,5x12,5; 40,5x30,5 044

60x10; 50x30 040

80,5x10,5; 60,5x30,5 055

Номинальные первичные токи I1, А

Модификация ASK 41.4

Модификация ASK 41.6

Модификация KSU 1

Номинальные вторичные нагрузки S^, ВА

5

50

1,0

10

60

1,0

1,0

1,0; 1,5

1,0; 1,5

75

1,0; 1,5

1,0; 1,5

1,0; 1,5

1,0; 1,5; 2,5

80

1,0; 1,5

1,0; 1,5

1,5; 2,5

1,5; 2,5

100

1,5; 2,5

1,5; 2,5

1,5; 2,5

1,5; 2,5

150

2,5

2,5

1,5; 2,5

2,5

200

2,5

2,5; 5

2,

5;

7

2,5; 5

250

1,5; 2,5; 3,75

1,5; 2,5; 5

1,5; 2,5; 5; 7,5

1,5; 2,5; 5; 10

300

1,5; 2,5; 5

1,5; 2,5; 5; 10

1,5; 2,5; 5; 10

1,5; 2,5; 5; 10

400

1,5; 2,5; 5; 7,5

1,5; 2,5; 5; 7,5

2,5; 5; 10

1,5; 2,5; 5; 10

500

2,5; 5; 10

2,5; 5; 10

2,5; 5; 10

2,5; 5; 10

600

2,5; 5; 10

2,5; 5; 10

2,5; 5; 10; 15

2,5; 5; 10; 15

750

2,5; 5; 10; 15

2,5; 5; 10; 15

Класс точности

0,5

1,0

0,5

1,0

1,0

Номинальный вторичный ток I2, А

1 или 5

1

Номинальное первичное напряжение U1, кВ

0,72

Номинальная частота f, Гц

400

Г абаритные размеры (ширина х высотах глубина), мм, не более

70x85,5x58

95x116x74

127x93,5x57

Отверстие под шину или кабель

(ширинахвысота 0 диаметр), мм, не более

40,5x10,5; 30,5x16 032

40x12; 30x15 032

-

Наименование характеристики

Значение

Диапазон рабочих температур, °С

от -45 до +50

Диапазон температур транспортирования и хранения, °С

от -50 до +55

Средняя наработка на отказ, ч, не менее

300 000

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на шильдик трансформатора типографским способом или на специальную этикетку, наклеиваемую на корпус трансформатора, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность трансформатора приведена в таблице 3.

Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Трансформатор тока ASK или KSU

-

1

Методика поверки (высылается по требованию потребителя)

МП 206.1-150-2018

1

Руководство по эксплуатации

-

1

Крепеж

-

1

Пломбировочные крышки (по заказу)

-

1

Переходники для крепления на DIN-рейку 35 мм (по заказу для трансформаторов ASK)

-

1

Поверка

осуществляется по документу МП 206.1-150-2018 «Трансформаторы тока ASK, KSU. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.08.2018г.

Основные средства поверки:

установка для проверки электрической безопасности GPI 745 А (регистрационный номер в Федеральном информационном фонде единства измерений № 27825-04);

трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный Федеральном информационном фонде единства измерений №27007-04);

прибор сравнения КНТ-05 (регистрационный Федеральном информационном фонде единства измерений № 37854-08);

магазин нагрузок МР3025 (регистрационный Федеральном информационном фонде единства измерений № 22808-02);

анализатор трансформаторов тока CT Analyzer (регистрационный Федеральном информационном фонде единства измерений № 40316-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в руководство по эксплуатации в виде оттиска поверительного клейма и/или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Техническая документация фирмы-изготовителя
