Назначение
Измерители параметров электрических сетей МЭТ-5035М, GSC-60R (далее - измерители) предназначены для проведения измерений параметров электрических сетей, таких как: напряжение, сила тока, частота, электрическое сопротивление (в том числе сопротивление изоляции, электрическое сопротивление контура заземления и защитных проводников, удельное электрическое сопротивление, электрическое сопротивление цепей «фаза-фаза», «фаза-нейтраль», «фаза-земля»), напряжение прикосновения, действующее значение тока отключения и времени срабатывания устройств защитного отключения (УЗО), а также показателей качества электрических сетей.
Описание
Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП), последующей математической обработки измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерители изготовлены в пластмассовом корпусе, на котором расположены панель управления и разъемы для подключения к измеряемой цепи. Панель управления состоит из цветного жидкокристаллического дисплея с возможностью сенсорного управления и функциональных клавиш. Функциональные клавиши служат для включения и выключения измерителей, проведения измерений, выбора специальных функций при измерениях. Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. Измерители позволяют сохранять результаты измерений и вычислений в энергонезависимой памяти прибора для дальнейшей передачи их в ПК и анализа. Подключение к ПК осуществляется через интерфейсы USB или WiFi.
Модели отличаются числом входов для подключения преобразователей тока (один вход в МЭТ-5035М, четыре входа в GSC-60R), функциональными особенностями, GSC-60R имеет расширенные возможности по анализу качества электрических сетей (режим регистрации провалов напряжения и перенапряжения) и возможность долговременной регистрации параметров качества электрических сетей во внутреннюю энергонезависимую память.
Для предотвращения от несанкционированного доступа в измерителях предусмотрена пломбировка одного из крепежных винтов на задней панели корпуса.

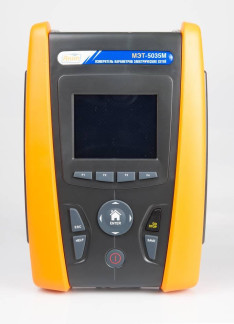

Фотографии общего вида измерителей представлены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
IP
в) вид сверху GSC-60R
Рисунок 1 - Фотографии общего вида измерителей и место нанесения знака утверждения типа
(А)
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б).
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО), которое записывается в постоянную память микроконтроллера на этапе изготовления измерителей с помощью специального оборудования (программатора). Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки)
|
Значение
|
|
Идентификационное наименование ПО модель МЭТ-5035М модель GSC-60R
|
МЭТ-5035М
GSC-60R
|
|
Номер версии (идентификационный номер ПО)
|
не ниже 1.00
|
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 - 24.
Таблица 2 - Метрологические характеристики измерителей при измерении действующего значения напряжения переменного тока в режимах проверки УЗО, петли короткого замыкания, чередования фаз_
|
Модель
|
Диапазон измерений, В
|
Диапазон частот, Гц
|
Разрешение k, В
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М,
GSC-60R
|
от 15 до 460
|
от 42,0 до 69,0
|
1
|
±(0,03U+2k)
|
|
Примечание
U - измеренное значение напряжения
|
Таблица 3 - Метрологические характеристики измерителей при измерении электрического сопротивления тестовым током > 200 мА_
|
Модель
|
Диапазоны измерений, Ом
|
Разрешение k, Ом
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М,
GSC-60R
|
от 0,01 до 9,99
|
0,01
|
±(0,05R+2k)
|
|
от 10,0 до 99,9
|
0,1
|
|
Примечание
R - измеренное значение электрического сопротивления
|
|
Модель
|
Диапазоны
|
Разрешение k,
|
Пределы допускаемой абсолютной
|
|
измерений, МОм
|
МОм
|
погрешности измерений
|
|
|
Испытательное напряжение 50 В
|
|
|
от 0,01 до 9,99
|
0,01
|
±(0,02-R+2-k)
|
|
|
от 10,0 до 49,9
|
0,1
|
|
|
от 50,0 до 99,9
|
0,1
|
±(0,05-R+2-k)
|
|
|
Испытательное напряжение 100 В
|
|
|
от 0,01 до 9,99
|
0,01
|
±(0,02-R+2-k)
|
|
|
от 10,0 до 99,9
|
0,1
|
|
|
от 100,0 до 199,9
|
0,1
|
±(0,05-R+2-k)
|
|
|
Испытательное напряжение 250 В
|
|
|
от 0,01 до 9,99
|
0,01
|
±(0,02R+2k)
|
|
МЭТ-5035М,
|
от 10,0 до 99,9
|
0,1
|
|
GSC-60R
|
от 100 до 499
|
1
|
±(0,05R+2k)
|
|
|
Испытательное напряжение 500 В
|
|
|
от 0,01 до 9,99
|
0,01
|
|
|
|
от 10,0 до 199,9
|
0,1
|
±(0,02R+2k)
|
|
|
от 200 до 499
|
1
|
|
|
|
от 500 до 999
|
1
|
±(0,05R+2k)
|
|
|
Испытательное напряжение 1000 В
|
|
|
от 0,01 до 9,99
|
0,01
|
|
|
|
от 10,0 до 199,9
|
0,1
|
±(0,02R+2k)
|
|
|
от 200 до 999
|
1
|
|
|
|
от 1000 до 1999
|
1
|
±(0,05R+2k)
|
|
Примечание
|
|
|
|
|
R - измеренное значение электрического сопротивления изоляции
|
Таблица 5 - Метрологические характеристики измерителей при измерении электрического сопротивления цепи «фаза-фаза», «фаза-нейтраль», «фаза-земля»_
|
Модель
|
Диапазоны измерений, Ом
|
Разрешение k, Ом
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М c опцией IMP57, GSC-60R c опцией IMP57
|
от 0 до 0,1999
|
0,0001
|
±(0,05R+1) мОм
|
|
от 0,2 до 1,999
|
0,001
|
|
МЭТ-5035М,
GSC-60R
|
от 0,01 до 9,99
|
0,01
|
±(0,05R+5k)
|
|
от 10,0 до 199,9
|
0,1
|
|
Примечание
R - измеренное значение электрического сопротивления цепи
|
Таблица 6 - Метрологические характеристики измерителей при измерении электрического сопротивления цепи «фаза-нейтраль», «фаза-земля» без срабатывания УЗО_
|
Модель
|
Диапазоны измерений, Ом
|
Разрешение,
Ом
|
Предел допускаемой абсолютной погрешности измерений, Ом
|
|
|
Для электрических сетей с нейтралью
|
|
МЭТ-5035М,
GSC-60R
|
от 0,01 до 9,99
|
0,01
|
+(0,05R+0,1)
|
|
от 10,0 до 199,9
|
0,1
|
+(0,05R+1)
|
|
от 200 до 1999
|
1
|
+(0,05R+3)
|
|
Для электрических сетей без нейтрали
|
|
от 1 до 1999
|
1
|
+(0,05R+3)
|
|
Примечание
R - измеренное значение электрического сопротивления цепи
|
Таблица 7 - Метрологические характеристики измерителей при измерении времени срабатывания УЗО____
|
Модель
|
Коэффициент усиления по току
|
Верхние пределы измерений, мс
|
Разрешение k, мс
|
Пределы допускаемой абсолютной погрешности измерений
|
|
|
УЗО типа АC
|
|
|
0,5
|
999
|
|
|
|
|
1
|
999
|
|
|
|
|
2
для УЗО типа S для УЗО типа G
|
от 1 до 200 от 1 до 150
|
1
|
±(0,02-t+2-k)
|
|
|
5
для УЗО типа S для УЗО типа G
|
от 1 до 50 от 1 до 40
|
|
|
|
МЭТ-5035М,
GSC-60R
|
УЗО типа А
|
|
0,5
|
999
|
|
|
|
1
|
999
|
|
|
|
|
2
для УЗО типа S для УЗО типа G
|
от 1 до 200 от 1 до 150
|
1
|
±(0,02-t+2-k)
|
|
|
5
для УЗО типа S для УЗО типа G
|
от 1 до 150 от 1 до 40
|
|
|
|
|
УЗО типа B
|
|
|
0,5
|
999
|
1
|
±(0,02t+2k)
|
|
|
1
|
999
|
|
Примечание
t - измеренное время срабатывания
|
О
З
|
|
|
Таблица 8 - Метрологические характеристики измерителей при измерении действующего значения тока отключения УЗО
|
Модель
|
Типы УЗО
|
Номинальные значения силы тока Ian, мА
|
Диапазоны
измерений,
мА
|
Разрешение k, мА
|
Пределы допускаемой абсолютной погрешности измерений
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
МЭТ-
5035М
|
AC, A, B
|
6; 10
|
от 0,2-Ian до 1,1-Ian
|
0,1-Ian
|
+0,1Tan
|
|
AC, A, B
|
от 30 до 300
|
+0,05Tan
|
|
AC, A
|
от 500 до 650
|
+0,05Tan
|
|
МЭТ-5035М, с опцией RCDx10
|
AC, A, B
|
от 300 до 1000
|
от 0,3-Ian до 1,1-Ian
|
0,1-Ian
|
+0,05Tan
|
|
AC, A
|
1,1 -103 до 1104
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
GSC-60R
|
AC, A
|
10
|
от 0,3-Ian до 1,1-Ian
|
0,1-Ian
|
+0,1Tan
|
|
AC, A
|
от 10 до 650
|
+0,05Tan
|
|
B
|
от 30 до 100
|
+0,05Tan
|
|
GSC-60R с опцией RCDx10
|
AC, A
|
от 300 до 6,5-103
|
от 0,3-Ian до 1,1-Ian
|
0,1-Ian
|
+0,05Tan
|
|
B
|
от 300 до 1-103
|
|
Примечание
Ian - номинальное значение- тока отключения УЗО
|
Таблица 9 - Метрологические характеристики измерителей при измерении тока повреждения (в электрических сетях типа IT)_
|
Модель
|
Диапазоны измерений, мА
|
Разрешение k, мА
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М,
GSC-60R
|
от 0,1 до 0,9
|
0,1
|
±(0,05 • I+3 k)
|
|
от 1 до 199
|
1
|
|
от 200 до 999
|
1
|
не нормируется
|
|
Примечание
I - измеренное значение силы тока
|
Таблица 10 - Метрологические характеристики измерителей при измерении напряжения прикосновения ___
|
Модель
|
Диапазоны измерений, В
|
Разрешение, В
|
Предел допускаемой абсолютной погрешности измерений, В
|
|
МЭТ-5035М,
GSC-60R
|
от 0 до 25,0
|
0,1
|
+(0,05-U+3)
|
|
от 0 до 50,0
|
0,1
|
|
от 0 до 99,9
|
0,1
|
|
от 100 до 999
|
1
|
|
Примечание
U - измеренное значение напряжения прикосновения
|
Таблица 11 - Метрологические характеристики измерителей при измерении электрического сопротивления контура заземления с использованием штырей заземления_
|
Модель
|
Диапазоны измерений, Ом
|
Разрешение k, Ом
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М,
GSC-60R
|
от 0,01 до 9,99
|
0,01
|
±(0,05R+3k)
|
|
от 10,0 до 99,9
|
0,1
|
|
от 100 до 999
|
1
|
|
от 1,0 до 49,99 кОм
|
10
|
|
Примечание
R - измеренное значение электрического сопротивления контура заземления
|
Таблица 12 - Метрологические характеристики измерителей при измерении удельного
|
электрического соп
|
ротивления
|
|
Модель
|
Диапазоны
измерений
|
Разрешение k
|
Пределы допускаемой абсолютной погрешности измерений
|
|
1
|
2
|
3
|
4
|
|
МЭТ-5035М,
GSC-60R
|
от 0,6 до 9,99 Ом-м
|
0,01 Ом-м
|
±(0,05p+3k)
|
|
от 10,0 до 99,9 Ом-м
|
0,1 Ом-м
|
|
от 100,0 до 999 Ом-м
|
1 Ом-м
|
|
от 1,0 до 9,99 кОм-м
|
0,01 кОм-м
|
|
от 10,0 до 99,9 кОм-м
|
0,1 кОм-м
|
|
1
|
2
|
3
|
4
|
|
МЭТ-5035М,
GSC-60R
|
от 100 до 999 кОм-м
|
1 кОм-м
|
±(0,05- р+3-k)
|
|
от 1,0 до 3,14 МОм-м
|
10 кОм-м
|
|
Примечание
р - измеренное значение удельного электрического сопротивления
|
Таблица 13 - Метрологические характеристики измерителей при измерении падения напряжения_
|
Модель
|
Диапазон измерений, %
|
Разрешение k, %
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М,
GSC-60R
|
от 0 до 100
|
0,1
|
±(0,1AU+4k)
|
|
Примечание
AU - измеренное значение падения напряжения, %
|
Таблица 14 - Метрологические характеристики измерителей при измерении тока утечки (с опцией преобразователей тока HT96U)_
|
Модель
|
Диапазоны измерений, мА
|
Разрешение k, мА
|
Пределы допускаемой абсолютной погрешности измерений, мА
|
|
МЭТ-5035М,
GSC-60R
|
от 2 до 999
|
0,1
|
±(0,05-1+2)
|
|
Примечание
I - измеренное значение тока утечки, мА
|
Режим измерения качества электрических сетей (PQA)
Таблица 15 - Метрологические характеристики измерителей при измерении действующего значения напряжения переменного тока_
|
Модель
|
Диапазоны измерений, В
|
Разрешение k, В
|
Частота сигнала, Гц
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М
|
от 15,0 до 439,9lj от 15,0 до 459,92)
|
0,1
|
от 42,5 до 69,0
|
±(0,01U+2k)
|
|
GSC-60R
|
от 15,0 до 379,9lj от 15,0 до 659,92)
|
0,1
|
|
Примечания
1) Между фазой и нейтралью
2) Межфазное напряжение
U - измеренное значение напряжения
|
Таблица 16 - Метрологические характеристики измерителей при измерении частоты
|
Модель
|
Диапазон измерений, Гц
|
Разрешение k, Гц
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М,
GSC-60R
|
от 42,0 до 69,0
|
0,1
|
±(0,02f+2k)
|
|
Примечание
f - измеренное значение частоты
|
|
Модель
|
Диапазон частот, Гц
|
Пределы по току преобразователей тока, А
|
Диапазон измерений силы тока измерителем, А
|
Разрешение k, А
|
Пределы
допускаемой
абсолютной
погрешности
измерений1
|
|
МЭТ-
5035М
|
Стандартные преобразователи тока (клещи)
|
|
от 42,0 до 69,0
|
от 1 до 10
|
от 0,05 1пр до 9,99
|
0,01
|
±(0,011+3 k)2) ±(0,02-I+5-k)3)
|
|
св. 10 до 200
|
от 0,05 1пр до199,9
|
0,1
|
|
св. 200 до 3000
|
от 0,05 1пр до 2999
|
1
|
|
GSC-60R
|
Стандартные преобразователи тока (клещи)
|
|
от 42,0 до 69,0
|
от 1 до 10
|
от 0,05 1пр до 9,99
|
0,01
|
±(0,01 • 1+3 k)
|
|
св. 10 до 300
|
от 0,05 1пр до 299,9
|
0,1
|
|
св. 300 до 3000
|
от 0,05 1пр до 2999
|
1
|
|
Токовые петли
|
|
от 42,0 до 69,0
|
300
|
от 1 до 300
|
1
|
±(0,01 • 1+3 k)
|
|
3000
|
от 5 до 3000
|
1
|
±(0,01 • 1+3 k)
|
|
Примечания
1) Погрешность нормируется без учета погрешности преобразователей тока. Поддерживаемые преобразователи тока приведены в таблице 18. Суммарная погрешность при измерении силы тока определяется как алгебраическая сумма погрешностей измерителя и преобразователя тока
2) При измерении по одной фазе
3) При измерении по трем фазам
1пр - значение верхнего предела по току преобразователя тока I - измеренное значение силы тока
|
Таблица 18 - Основные метрологические характеристики преобразователей тока
|
Модель
измери
теля
|
Модель преобразова теля тока
|
Диапазоны измерения силы переменного тока, А
|
Коэффициент
преобразова
ния
|
Пределы допускаемой абсолютной погрешности измерений (в диапазоне частот от 45 до 65 Гц)
|
|
1
|
2
|
3
|
4
|
5
|
|
МЭТ-
5035М,
GSC-60R
|
HT96U
|
от 0,001 до 1,2 от 0,1 до 120 от 1 до 1200
|
1 В / 1 А 0,01 В / 1 А 0,001 В / 1 А
|
±0,011
|
|
HT4005K
|
от 0,1 до 200
|
5 мВ / 1 А
|
±(0,005 1+0,02) А
|
|
HP30D1
|
от 10 до 1000
|
1 мВ / 1 А
|
±(0,1 1+2) А в поддиапазоне от 10 до 100 А;
±(0,02 1+2) А в поддиапазоне св. 100 до 700 А;
±(0,015 1+2) А в поддиапазоне св. 700 до 1000 А
|
|
GSC-60R
|
HP30C2
|
от 0,1 до 120,0 от 1 до 2000
|
5 мВ / 1 А 0,5 мВ / 1 А
|
±0,011
|
|
HP30C3
|
от 1 до 3000
|
0,33 мВ / 1 А
|
±0,011
|
|
HTFLEX33E
|
от 1 до 3000
|
0,085 мВ / 1 А
|
±0,011
|
|
HT4004
|
от 0,1 А до 10,0 А от 1 до 100 А
|
100 мВ / 1 А 100 мВ / 1 А
|
±0,015 • I в поддиапазоне от 0,005 до 0,05 А;
±0,01 • I в поддиапазоне св. 0,05 до 100 А
|
|
1
|
2
|
3
|
4
|
5
|
|
GSC-60R
|
HT4005N
|
от 0,005 до 5,0 от 0,1 до 100,0
|
200 мВ / 1 А 10 мВ / 1 А
|
±(0,015 • I+0,5) А в поддиапазоне от 0,1 до 10 А ±(0,015 I+2) А в поддиапазоне св. 10 до 100 А
|
|
Примечание
I - измеренное значение силы тока
|
Таблица 19 - Основные метрологические характеристики при измерении активной и реактивной мощности_
|
Модель
|
Параметры сети
|
Пределы по току преобразователей тока, А
|
Диапазон измерений, кВт, квар
|
Разрешение k, кВт, квар
|
Пределы
допускаемой
абсолютной
погрешности
измерений
|
|
МЭТ-
5035М
|
Сеть переменного тока, ином = 230 В, I > 0,05Тпр, f = 50 Гц, cos9 = 1 для активной мощности, cos9 = 0 для реактивной мощности
|
от 1 до 10
|
от 0 до 9,999 от 10 до 99,99
|
0,001
0,01
|
±(0,02-P+7-k)1
±(0,03P+8k)2
|
|
св. 10 до 200
|
от 0 до 99,99 от 100 до 999,9
|
0,01
0,1
|
|
св. 200 до 1000
|
от 0 до 999,9 от 1000 до 9999
|
0,1
1
|
|
св. 1000 до 3000
|
от 0 до 9999
|
1
|
|
GSC-
60R
|
Сеть постоянного или переменного тока, ином = 230 В, I > 0,05Тпр, f = 50 Гц, cos9 > 0,5 для активной мощности, cos9 < 0,9 для реактивной мощности
|
от 1 до 10
|
от 0 до 9,999 от 10 до 99,99
|
0,001
0,01
|
±(0,02P+7k)
|
|
св. 10 до 200
|
от 0 до 99,99 от 100 до 999,9
|
0,01
0,1
|
|
св. 200 до 1000
|
от 0 до 999,9 от 1000 до 9999
|
0,1
1
|
|
св. 1000 до 3000
|
от 0 до 9999
|
1
|
|
Примечания
1) При измерении в однофазной сети
2) При измерении в трехфазной сети ином - номинальное значение напряжения
!пр - значение верхнего предела по току преобразователя тока P - измеренное значение мощности
|
Таблица 20 - Метрологические характеристики измерителей при измерении коэффициента мощности (Цном=230 В в однофазной сети, Цном=400 В в трехфазной сети, I > 0,05Тпр)
Пределы допускаемой абсолютной погрешности измерений_
Диапазон
измерений
Разрешение k
Модель
МЭТ-5035М
±(0,02-cos9+3 -k)1” ±(0,04-cos9+10k)2)
от 0,01 до 1,00
0,01
GSC-60R
±(0,02-cos9+3k)
от 0,01 до 1,00
0,01
|
Модель
|
Диапазон измерений, %
|
Разрешение k, %
|
Номер
гармоники
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М
|
от 0,1 до 100,0
|
0,1
|
от 1 до 25
|
±(0,05-X+5k)
|
|
GSC-60R
|
от 0,1 до 100,0
|
0,1
|
от 1 до 49
|
±(0,05-X+5k)
|
|
Примечание
Х - измеренное значение n - ой гармоники, %
|
Таблица 22 - Метрологические характеристики измерителей при измерении значения n - ой гармонической составляющей тока (при использовании внешних преобразователей)_
|
Модель
|
Диапазон измерений, %
|
Разрешение k, %
|
Номер гармоники
|
Пределы допускаемой абсолютной погрешности измерений
|
|
МЭТ-5035М
|
от 0,1 до 100,0
|
0,1
|
от 1 до 9
|
±(0,05-X+5k)
|
|
от 10 до 17
|
±(0,1-X+5k)
|
|
от 18 до 25
|
±(0,15-X+10k)
|
|
GSC-60R
|
от 0,1 до 100,0
|
0,1
|
от 1 до 49
|
±(0,05-X+5k)
|
|
Примечание
Х - измеренное значение n - ой гармоники, %
|
Таблица 23 - Метрологические характеристики GSC-60R при регистрации аномалий напряжения_
|
Модель
|
Тип
подключения
|
Диапазон
измерений,
В
|
Разрешение
по
напряжению k, В
|
Разрешение по времени k, мс
|
Пределы
допускаемой
абсолютной
погрешности
измерений
напряжения
|
Пределы допускаемой абсолютной погрешности измерений длительности, мс
|
|
GSC-60R
|
фаза-
нейтраль
|
от 15 до 380
|
0,2
|
20
|
±(0,01-X+5k)
|
±20
|
|
фаза-фаза
|
от 15 до 660
|
0,2
|
20
|
|
Примечание
Х - измеренное значение напряжения, В
|
Таблица 24 - Основные технические характеристики измерителей
|
Наименование характеристики
|
Значение
|
|
Количество внутренних элементов питания, шт. (1,5 В тип АА или 1,2 В перезаряжаемые тип АА)
|
6
|
|
Параметры внешнего адаптера питания (только для GSC-60R) Входное переменное напряжение, частотой 50/60 Гц, В Выходное напряжение постоянного тока, В
|
от 100 до 240 15
|
|
Габаритные размеры (длинахширинахвысота), мм
|
225х165х75
|
|
Масса, кг, не более
|
1,2
|
|
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
|
от +18 до +28 до 80 от 84,0 до 106,7
|
|
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
|
от 0 до +40 80
от 84,0 до 106,7
|
Знак утверждения типа
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
приведена в таблице 25
Таблица 25 - Комплектность измерителей
|
Наименование
|
Обозначение
|
Количество, шт.
|
|
Измеритель параметров электрических сетей
|
|
1
|
|
Комплект измерительных принадлежностей
|
|
1
|
|
Элементы питания
|
|
1 комплект
|
|
Сетевой адаптер питания (только для GSC-60R)
|
|
1
|
|
Г ибкие токовые петли (только для GSC-60R)
|
|
4
|
|
Руководство по эксплуатации
|
|
1
|
|
Методика поверки
|
ПР-26-2018МП
|
1
|
Поверка
осуществляется по документу ПР-26-2018МП «Измерители параметров электрических сетей МЭТ-5035М, GSC-60R. Методика поверки», утвержденному АО «ПриСТ» 16 июля 2018 г. Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (Госреестр) 70345-18);
- усилитель тока Fluke 52120A (Госреестр № 61033-15);
- катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL, 52120A/C0IL3KA (Госреестр № 61595-15, № 61595-15);
- магазин сопротивлений Р4834 (Г осреестр 11326-90);
- мера-иммитатор Р40116М (Госреестр 11326-90);
- магазин мер сопротивлений заземления 0D-2-D6b/5W (Госреестр 33128-06);
- магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-08);
- калибратор времени отключения УЗО ERS-2 (Госреестр № 32500-12);
- калибратор переменного тока Ресурс-К2 (Госреестр № 31319-12);
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
- мультиметр цифровой APPA 501 (Госреестр № 71236-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
