Спектрометры рентгенофлуоресцентные волнодисперсионные ZSX Primus, ZSX Primus II, ZSX Primus IV, 72674-18

Назначение

Спектрометры рентгенофлуоресцентные волнодисперсионные ZSX Primus, ZSX Primus II, ZSX Primus IV (далее - спектрометры) предназначены для измерений массовой доли элементов от бериллия до урана в различных веществах и материалах: металлах, сплавах, порошках, стружках, геологических породах, жидкостях в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.

Описание

Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки.

Рентгеновское излучение, испускаемое рентгеновской трубкой, возбуждает атомы элементов в образце (пробе) и вызывает рентгеновскую флуоресценцию элементов (характеристическое рентгеновское излучение), которое попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости или многослойные структуры). В результате дифракции на кристалл-анализаторе характеристическое рентгеновское излучение в соответствии с уравнением Вульфа-Брегга разлагается в спектр и регистрируется системой детектирования многоканального волнодисперсионного спектрометра последовательного типа. По положению и интенсивности линий в спектре проводится определение массовой доли элементов.

Конструктивно спектрометр выполнен в виде стационарного напольного прибора, включающего следующие основные составляющие: спектрометрический блок с источником рентгеновского излучения и источником высокого напряжения (генератором); аналитическая камера с автоматическим или ручным устройством загрузки исследуемых образцов с 10-ти позиционным сменщиком кристаллов-анализаторов на легкие и тяжелые элементы; блок управления и обработки данных с системой детектирования и регистрации спектров; блок температурной стабилизации аналитической камеры; система вакуумирования. Управление процессом измерения и контроль состояния спектрометра осуществляется посредством отдельно устанавливаемого управляющего внешнего компьютера со специализированным программным обеспечением (ПО) и принтера.

В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка с родиевым анодом с максимальной мощностью 4 кВт (опция 3 кВт) с бериллиевым окном толщиной 30 мкм. Рентгеновская флуоресценция элементов, дифрагированная кристаллами-анализаторами, двумя детекторами: проточным пропорциональным и (или) сцинтилляционными. Выбор кристалла-анализатора зависит от измеряемых элементов от бериллия до урана (стандартно устанавливаются кристаллы - LiF200 на тяжелые элементы и Ge, PET и RX25 на легкие элементы и дополнительно, по заказу - LiF220, RX4, RX9, RX35, RX40, RX45, RX61F, RX61, RX75, RX85, LiF420).

Спектрометр оснащен вакуумной системой и дополнительно может оснащаться системой гелиевой (азотной) продувки аналитической камеры с возможностью настройки скорости потока газа. Блок температурной стабилизации аналитической камеры спектрометра поддерживает температуру 36,5 °С.

Конструкция спектрометров обеспечивает безопасные условия работы. При максимальных напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного

рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса работающего спектрометра не превышает 1 мкЗв/ч.

Спектрометры выпускаются в трех модификациях ZSX Primus, ZSX Primus II, ZSX Primus IV, выполнены в однотипном корпусном исполнении с различными конструктивными особенностями и имеют одинаковые метрологические характеристики.

В модификации спектрометра ZSX Primus реализована классическая схема с нижним расположением волнового спектрометра, когда рентгеновская трубка, блок кристаллов-анализаторов и блок детекторов расположены под поверхностью исследуемого образца. Данная конфигурация предпочтительна для определения концентрации примесных элементов в жидкостях.

В модификациях спектрометра ZSX Primus II, ZSX Primus IV рентгеновская трубка, блок кристаллов-анализаторов и блок детекторов располагаются над поверхностью исследуемого образца, что устраняет проблему с их загрязнением материалом порошковых проб.

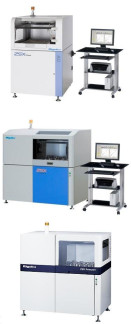

Общий вид спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV представлен на рисунках 1 - 3.

Пломбирование спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV не предусмотрено.

ua

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) спектрометров приведены в таблице 1.

Уровень защиты ПО спектрометров «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик спектрометров. Конструкция спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» в виде наклейки. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 233-223-2017 «ГСИ. Спектрометры рентгенофлуоресцентные волнодисперсионные ZSX Primus, ZSX Primus II, ZSX Primus IV. Методика поверки», утвержденному ФГУП «УНИИМ» 23 июля 2018 г.

Основные средства поверки:

-    стандартный образец (СО) массовой доли натрия и хлора в твердой матрице (NaCl-ТМ СО УНИИМ) - ГСО 10934-2017, массовая доля натрия 39,3 %, границы относительной погрешности ±0,1 %;

-    СО массовой доли титана в твердой основе (КО-100) - ГСО 10020-2011, массовая доля титана 1,0 %, границы относительной погрешности ±5 %;

-    СО массовой доли свинца в твердой матрице (Pb-ТМ СО УНИИМ) - ГСО 10991-2017, массовая доля свинца 1,03 %, границы относительной погрешности ±3 %;

-    СО массовой доли борной кислоты в твердой основе (КО-163) - ГСО 10022-2011, массовая доля борной кислоты 99,83 %, границы относительной погрешности ±0,10 %;

-    СО состава сталей легированных - ГСО 4506-92П/4510-92П (комплект СО ЛГ32-ЛГ36), образец с индексом ЛГ 34 (рекомендуемые элементы: Si, Cu, Ni, Cr, W), абсолютная погрешность аттестованных значений массовых долей элементов от 0,004 % до 0,06 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде клейма.

Сведения о методах измерений

ГОСТ 33850-2016 Почвы. Определение химического состава методом рентгенофлуоресцентной спектрометрии

ГОСТ Р 55879-2013 Топливо твердое минеральное. Определение химического состава золы методом рентгенофлуоресцентной спектрометрии

ГОСТ Р 55410-2013 Огнеупоры. Химический анализ рентгенофлуоресцентным методом ГОСТ Р 55080-2012 Чугун. Метод рентгенофлуоресцентного анализа ГОСТ ISO 20884-2012 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны

ГОСТ Р ЕН ИСО 14596-2008 Нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны

ГОСТ Р 52660-2006 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны

ГОСТ 30608-98 Бронзы оловянные. Метод рентгенофлуоресцентного анализа ГОСТ 30609-98 Латуни литейные. Метод рентгенофлуоресцентного анализа ГОСТ 28817-90 Сплавы твердые спеченные. Рентгенофлуоресцентный метод определения металлов

ГОСТ 20068.4-88 Бронзы безоловянные. Метод рентгеноспектрального флуоресцентного определения алюминия

ГОСТ 25278.15-87 Сплавы и лигатуры редких металлов. Рентгенофлуоресцентный метод определения циркония, молибдена, вольфрама и тантала в сплавах на основе ниобия

Нормативные документы

Техническая документация изготовителя «Rigaku Corporation», Япония
