| Номер в госреестре | 72676-18 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | AM550-E |
| Изготовитель | "ISKRAEMECO" (Iskraemeco d.d.), Словения |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные АМ550-Е (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.
В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.
Структура обозначения возможных исполнений счетчика приведена ниже.
| Код | АМ550-Е | XX | Х | Х | Х |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | Счетчик электрической энергии однофазный АМ550-Е |
| 2 | В2 - Счетчик непосредственного включения (максимальный ток 100 А) D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 80 А) |
| 3 | 1 - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии 2 - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии |
| 4 | 2 - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии 3 - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии |
| 5 | Тип интерфейса для связи. |
Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика.

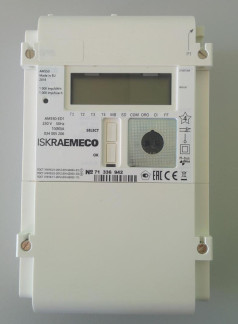

Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Счетчик ведет учет электрической энергии по действующим тарифам (до 12) в соответствии с месячными программами смены тарифных зон (количество месячных программ -до 12, количество недельных программ - до 12). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 105.
Счетчики обеспечивают учет:
- текущего времени и даты;
- активной электрической энергии и мощности;
- четырехквадрантной реактивной энергии и мощности;
- суммарной энергии и мощности;
- мгновенного значения напряжения, тока, коэффициента мощности, частоты.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISK550E B01300000 C02302000 A0230xxxx.hex |
| Номер версии (идентификационный номер) ПО | ISK550EC02302000 |
| Цифровой идентификатор ПО | E4 50 16 71 26 5D 2A 88 1E 78 6B 9E 60 31 A1 EB 01 17 0F 7B C8 82 A2 88 9B 49 33 77 C6 FD 90 C0 0A 60 F6 04 A9 AD 27 86 17 15 4D E2 96 43 27 A4 F9 E0 82 EE 76 26 D6 EE 04 E5 E1 85 53 17 D96F |
| Алгоритм вычисления цифрового идентификатора ПО | ECDSA signature |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 - для счетчиков класса точности 2 по ГОСТ 31819.21-2012 | ±1 ±2 |
| Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 - для счетчиков класса точности 3 по ГОСТ 31819.23-2012 | ±2 ±3 |
Таблица 4 - Основные технические характеристики счетчиков
| Наименование характеристики | Значение | |
| Номинальное напряжение ином, В | 230 | |
| Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15ином | |
| Базовый ток 1б, А | 5; 10 | |
| Максимальный ток 1макс, А | 60; 80; 100 | |
| Стартовый ток (чувствительность) 0,0041б, А | 1б=5 А | 1б=10 А |
| 0,02 | 0,04 | |
| Номинальное значение частоты сети, Гц | 50; 60 | |
| Постоянная светодиодного выхода счётчика, имп./кВтч (имп./кВАр-ч) | 500; 1000 | |
| Постоянная импульсного выхода счётчика, имп./кВт-ч (имп./кВАр-ч) | 250 | |
| Активная и полная потребляемая мощность в цепи напряжения, Вт (В-А), не более | 1,7 (9,9) | |
| Полная потребляемая мощность в цепи тока, В-А, не более | 0,05 | |
| Число единиц разрядов суммирующего устройства | 8 | |
| Степень защиты корпуса | IP 54 | |
| Интерфейсы (связь) | Оптический порт RJ 12 (активный или пассивный) M-Bus (проводной или беспроводной) G3-PLC GSM/GPRS, RS-485 импульсный выход |
| Предельный рабочий диапазон температур, °С | от -40 до +70 |
| Предельный диапазон температур хранения и транспортирования, °С | от -40 до +80 |
| Масса, кг, не более | 1,1 |
| Г абаритные размеры для модификаций (ВхШхГ), мм, не более | 206x130x66 |
| Средняя наработка до отказа, ч, не менее | 160 000 |
| Средний срок службы, лет, не менее | 30 |
наносится типографским способом на эксплуатационную документацию. Комплектность средства измерений
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный многофункциональный АM550-E | АM550-E | 1 |
| Счетчики электрической энергии трехфазные многофункциональные АM550-Т. Счетчики электрической энергии однофазные многофункциональные АM550-Е. Руководство по эксплуатации | - | 1 |
| Счетчик электрической энергии однофазный многофункциональный ^M550-E. Паспорт | - | 1 |
| Счетчики электрической энергии однофазные многофункциональные АM550-E. Методика поверки | 411152.001 МП | 1 |
осуществляется по документу 411152.001 МП «Счетчики электрической энергии однофазные многофункциональные АМ550-Е. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 30 июля 2018 г.
Основные средства поверки:
Установки для поверки счетчиков электрической энергии автоматизированные УАПС-1, модификация УАПС-1М. Регистрационный номер в Федеральном информационном фонде № 23832-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на счетчик в соответствии с рисунком 2 и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
