| Номер в госреестре | 72684-18 |
| Наименование СИ | Комплексы измерительно-вычислительные для мониторинга работающих механизмов |
| Обозначение типа СИ | серии 3500 |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2018 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500 (далее - ИВК) предназначены для измерений электрических сигналов, поступающих от первичных измерительных преобразователей, обработки информации об измеряемых параметрах и воспроизведения сигналов силы постоянного тока.
Принцип действия ИВК основан на преобразовании электрических сигналов от первичных преобразователей (виброскорости, виброускорения, виброперемещения, относительного (абсолютного) смещения, числа оборотов, температуры, давления, переменного давления, уровня, расхода) с последующим сравнением полученных значений физических величин с установленными пользователем пределами и, при превышении заданных пределов, выдачи управляющих сигналов.
ИВК имеет блочно-модульную конструкцию и состоят из (определяется заказом):
- шасси (корзина);
- блока питания;
- измерительных модулей;
- интерфейсных модулей;
- монитора оператора;
- модулей реле.
ИВК выпускаются в двух модификациях, которые отличаются максимальным количеством измерительных модулей (7 или 14).

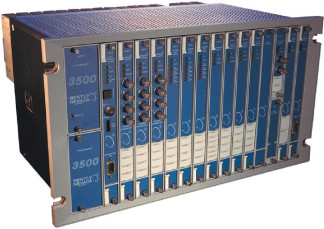

Общий вид представлен на рисунке 1.
Пломбирование ИВК не предусмотрено.
ИВК обеспечивает выполнение следующих основных функций:
- измерение силы постоянного тока;
- измерение напряжения постоянного и переменного тока;
- измерение частоты переменного тока;
- измерение сигналов термоэлектрических преобразователей и сигналов термопреобразователей сопротивления;
- воспроизведение аналоговых сигналов силы постоянного тока от 4 до 20 мА;
- реле аварийного отключения агрегатов;
- сигнализация при выходе измеряемых параметров за установленные пределы;
- регистрация и хранение результатов измерений, формирование отчетов;
- передача информации на верхний уровень;
- защита системной информации от несанкционированного доступа.
Программное обеспечение (далее - ПО) ИВК делится на встроенное и внешнее ПО.
Встроенное ПО устанавливается в ИВК на заводе-изготовителе и обеспечивает реализацию функций ИВК.
Внешнее ПО устанавливается на персональный компьютер и предназначено для конфигурирования ИВК, регистрации и хранения результатов измерений.
Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой паролей.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | 3500 Rack Configuration | 3500/40, 3500/40М, 3500/42, 3500/42М, 3500/44, 3500/44М, 3500/45, 3500/46, 3500/46М, 3500/64, 3500/64М, 3500/70, 3500/70М, 3500/72, 3500/72М, 3500/77, 3500/77М |
| Номер версии (идентификационный номер) ПО, не ниже | 5.3 | 5.20 |
Продолжение таблицы 1
| Идентиф икационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | 3500/25, 3500/63 | 3500/50, 3500/50М | 3500/53, 3500/53М | 3500/60, 3500/61 3500/62 | 3500/65 |
| Номер версии (идентификационный номер) ПО, не ниже | 3.51 | 5.41 | 5.51 | 4.50 | 1.36 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| 3500/42, 3500/42M 3500/44, 3500/44M, 3500/45, 3500/46, 3500/46M | 3500/40, 3500/40M | 3500/62 | 3500/63 | 3500/64, 3500/64M | 3500/70, 3500/70М | 3500/72, 3500/72М | 3500/77, 3500/77М | |
| Диапазон измерений сигналов напряжения постоянного тока, В1 | от 0 до 24 | от 0 до 24 | от 0 до 10 | от 0 до 1,5 | - | - | от 0 до 24 | от 0,5 до 10 |
| Пределы допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока, % от диапазона измерений | ±1,0 | ±1,0 | - | - | - | - | ±1,0 | - |
| Диапазон измерений сигналов напряжения переменного тока (пик-пик), В1 | от 0 до 14 | |||||||
| Пределы допускаемой приведенной погрешности измерений сигналов напряжения переменного тока, % от диапазона измерений | ±1,0 | |||||||
| Диапазон измерений сигналов силы постоянного тока, мА | - | - | от 4 до 20 | - | - | - | - | - |
| Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока, % от диапазона воспроизведения | - | - | ±1,0 | - | - | - | - | - |
| Диапазон воспроизведения сигналов силы постоянного тока, мА | от 4 до 20 | - | - | от 4 до 20 | от 4 до 20 | от 4 до 20 | - | - |
| Пределы допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока, % от диапазона воспроизведения | ±0,70 | - | - | ±0,70 | ±0,70 | ±0,70 | - | - |
| 1) Диапазон измерений зависит то типа подключаемого датчика и настроек измерительного канала. При подключении датчика может использоваться обратная полярность. 2) Диапазон рабочей частоты сигнала напряжения переменного тока зависит от типа подключаемого датчика и настроек измерительного канала и находится в пределах от 15 до 29000 Гц. | ||||||||
| Наименование характеристики | Значение | |
| 3500/61 | 3500/60, 3500/65 | |
| Диапазон измерений сигналов термопреобразователей сопротивления типа Pt100, °C | от -200 до +850 | |
| Диапазон измерений сигналов преобразователей термоэлектрических, °C: - тип Е - тип J - тип K - тип T | от -100 до +990 от 0 до +750 от 0 до +1360 от -160 до +390 | |
| Пределы допускаемой абсолютной погрешности измерений сигналов термометров сопротивления и преобразователей термоэлектрических, °С | ±3 | |
| Диапазон воспроизведения сигналов силы постоянного тока, мА | от 4 до 20 | - |
| Пределы допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока, % от диапазона воспроизведения | ±0,70 | - |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 3500/50, 3500/50M, 3500/53, 3500/53M | 3500/25 | |
| Диапазон измерений частоты, Гц | от 0,017 до 19800 | |
| Пределы допускаемой погрешности измерений частоты: - абсолютной в диапазоне измерений от 0,017 до 100 Гц включительно, Гц - относительной в диапазоне измерений свыше 100 до 19800 Гц включительно, % от измеренного значения | ±0,017 ±1 | |
| Диапазон воспроизведения сигналов силы постоянного тока, мА | от 4 до 20 | - |
| Пределы допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока, % от диапазона воспроизведения | ±0,70 | - |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+34 |
| - частота переменного тока, Гц | 50±1 |
| - напряжение постоянного тока, В | от 20 до 30 |
| Потребляемая мощность, В • А, не более | 500 |
| Габаритные размеры, мм, не более: | |
| - глубина | 628,7 |
| - ширина | 595,1 |
| - высота | 532,6 |
| Масса, кг, не более | 40 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность без конденсации влаги, %, не более - атмосферное давление, кПа | от -30 до +65 95 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 25 |
наносится на маркировочную наклейку, расположенную на боковой стороне корзины ИВК и на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500 (состав определяется заказом) | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1307/1-311229-2018 | 1 экз. |
осуществляется по документу МП 1307/1-311229-2018 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 3500. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 13 июля 2018 г.
Основные средства поверки:
- вольтметр универсальный В7-78/1, В7-78/2, В7-78/3 модификации В7-78/1 (регистрационный номер 52147-12);
- калибратор многофункциональный МСх-R модификации MC5-R-IS (регистрационный номер 22237-08);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) (регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
