Приборы для определения сопротивления раздиранию SE 009, 72695-18

72695-18
Приборы для определения сопротивления раздиранию SE 009 (далее - приборы) предназначены для измерений среднего значения силы при раздирании исследуемого образа.
Карточка СИ
Номер в госреестре 72695-18
Наименование СИ Приборы для определения сопротивления раздиранию
Обозначение типа СИ SE 009
Изготовитель "Lorentzen & Wettre", Швеция
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Приборы для определения сопротивления раздиранию SE 009 (далее - приборы) предназначены для измерений среднего значения силы при раздирании исследуемого образа.

Описание

Принцип действия приборов основан на преобразовании измеряемой силы, производящий работу по раздиранию образца, в изменение потенциальной энергии маятника, раздирающего образец при движении к положению равновесия. Изменение потенциальной энергии маятника определяет изменение угла его поворота, преобразуемое датчиком угловых перемещений в электрический сигнал. Коэффициент преобразования зависит от длины раздираемой части образца и программируется на заводе-изготовителе для образца с длиной раздираемой части равной (43,0 ± 5) мм.

Конструктивно приборы состоят из маятника, смонтированного на основании так, что он может свободно колебаться на горизонтальной оси относительно положения равновесия; двух зажимов электропневматического действия, один из которых закреплён на станине, другой на маятнике, и предназначенных для фиксации предварительно надрезанного образца; специального приспособления для предварительного надреза образцов; электронного блока управления. На станине прибора, в месте крепления оси маятника, смонтирован датчик угловых перемещений, сигнал которого передаётся в электронный блок управления. Электронный блок обрабатывает сигнал датчика и вычисляет среднее значение силы, раздирающей образец, которое является результатом измерения и измерительными операциями, а также запоминает результаты измерений. Измеренные значения силы могут быть использованы для дальнейших вычислений характеристик испытываемых образцов и для получения статистических данных по результатам нескольких измерений.

В зависимости от измерительного диапазона приборы комплектуются маятниками типов: “А” - для измерительного диапазона до 8000 мН, “В” - для диапазона до 16000 мН.

Для соединения с внешними устройствами прибор имеет интерфейс Я^232С

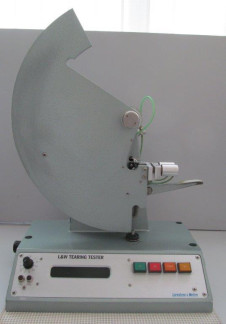

Общий вид прибора SE 009 и его задняя панель, представлены на рисунках 1,2.

Пломбирование приборов SE 009 не предусмотрено.

Программное обеспечение

Программное обеспечение приборов защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LWSE009

Номер версии (идентификационный номер) ПО

Ver 3.3

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение

SE 009 № 5759

SE 009 № L009-6055

Вид измеряемой силы

раздирание

Нижний предел измерений, мН

1000

1000

Верхний предел измерений, Н

16000

8000

Пределы допускаемой относительной погрешности измерений силы, %

±1,0

Дискретность измерений силы, мН

1

Таблица 3- Основные технические характеристики

Наименование параметра

Значение

SE 009 № 5759 SE 009 № L009-6055

Длина раздираемой части образца после предварительного надреза, мм

43,0±0,5

Напряжение питания, В

220 ±22

Частота сети, Гц

50 ±0,4

Потребляемая мощность, не более, Вт

25

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

+10 до +40

- относительная влажность воздуха, %

от 20 до 40

- атмосферное давление, кПа

86,0 до 106,7

Габаритные размеры, Дх Шх В, мм

380 х 250 х 350

Масса прибора, кг

9,0

Знак утверждения типа

наносится на титульный лист эксплуатационной документации, в правом верхнем углу, типографским способом.

Таблица 4 - Комплектность прибора SE 009

Наименование

Обозначение

Количество

Прибор для определения сопротивления раздиранию

SE 009 № 5759

SE 009 № L009-6055

1 шт.

Маятник

типа «В»

типа «А»

1 шт.

Калибровочный груз М1=155 г

-

4L28366821

1 шт.

Калибровочный груз М2=475 г

-

4L28366823

1 шт.

Калибровочный груз М3=330 г

4L28366822

-

1 шт.

Калибровочный груз М4=960 г

4L28366825

-

1 шт.

Инструкция по эксплуатации

Lorentzen&W ettre

1 экз.

Паспорт

Приборы для определения

сопротивления раздиранию SE 009

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу «ГСИ. Приборы для определения сопротивления раздиранию SE009. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 15 марта 2018 г. Основные средства поверки:

- весы неавтоматического действия, 3-го разряд по ГОСТ 8.021 - 2015, 5о=0,01 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 13525.3 - 97 Полуфабрикаты волокнистые и бумага. Метод определения сопротивления раздиранию (метод Эльмендорфа)

ISO 1974:2012 Бумага. Определение сопротивления раздиранию. Метод Эльмендорфа. Номер регистрации Росстандартом 6758/ISO. Дата регистрации 28.02.2013 Техническая документация фирмы «Lorentzen & Wettre», Швеция

Зарегистрировано поверок 11
Поверителей 1
Актуальность данных 06.11.2024
